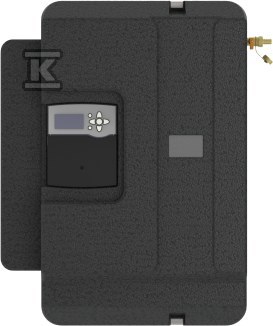

Zespół transferowy STS 14-50 CME 7619967

Kompletna stacja transferowa dla kolektorów płaskich 30-50 m2

Stacja przeznaczona jest do instalacji solarnych z kolektorami płaskimi o powierzchni od 30 m2 do 50 m2. Rozwiązanie współpracuje z podgrzewaczami solarnymi bez zintegrowanej wężownicy solarnej, przenosząc ciepło z obiegu pierwotnego do zasobnika c.w.u. lub układu grzewczego za pomocą wymiennika płytowego. Dzięki kompletowi zaworów, armatury pomiarowej i automatyki instalator otrzymuje gotowy węzeł, który można szybko uruchomić bez dobierania dodatkowych komponentów.

Wyposażenie i elementy sterujące

W skład stacji wchodzi wymiennik płytowy dostosowany do pracy z ciepłą wodą użytkową i wodą grzewczą, pracujący w trybie low flow. Sterowanie realizuje regulator solarny SOL SC, który zarządza pracą pompy pierwotnej i pompy wtórnej. Obieg zabezpieczają zawory bezpieczeństwa 6 bar po stronie pierwotnej i wtórnej oraz zawory zwrotne klapowe. Do obsługi i kontroli przewidziano manometr, termometry na obiegach oraz zawory napełniania i opróżniania. Całość uzupełnia wolumetryczny licznik energii, który pozwala na precyzyjne obliczenie udziału wspomagania solarnego w układzie.

• wymiennik płytowy do c.w.u. i wody grzewczej
• regulator solarny SOL SC
• pompa pierwotna i pompa wtórna
• zawory bezpieczeństwa 6 bar - obieg pierwotny i wtórny
• zawory zwrotne klapowe
• manometr, termometry, zawory napełniania i opróżniania
• wolumetryczny licznik energii

Zastosowanie z podgrzewaczami bez wężownicy

Stacja jest dedykowana do podgrzewaczy solarnych pozbawionych zintegrowanego wymiennika solarnego. Ciepło z kolektorów płaskich przekazywane jest pośrednio przez wymiennik płytowy, co chroni zasobnik przed przegrzaniem i umożliwia pracę z różnymi typami nośników ciepła. Rozwiązanie sprawdza się w instalacjach przygotowania c.w.u. oraz w układach wspomagania ogrzewania, gdzie wymagana jest stabilna i bezpieczna wymiana ciepła między obiegiem solarnym a instalacją użytkową.

Tryb low flow i precyzyjny pomiar energii

Praca w trybie low flow przy ok. 15 l/m2·h ogranicza straty hydrauliczne i pozwala na efektywniejsze wykorzystanie energii słonecznej przy mniejszym zużyciu pompowym. Dzięki temu instalacja utrzymuje niższe różnice temperatur w obiegu pierwotnym i pracuje stabilniej w okresach zmiennego nasłonecznienia. Wolumetryczny licznik energii rejestruje ilość ciepła oddanego do instalacji, co ułatwia rozliczenia i ocenę efektywności systemu w czasie eksploatacji.
