Zespół transferowy STS D 12-400 CME 7619971

Kompletny zespół transferowy do dużych instalacji solarnych z kolektorami płaskimi

Zespół przeznaczony jest do instalacji kolektorów płaskich o powierzchni do 400 m2 i współpracy z podgrzewaczami solarnymi bez zintegrowanego wymiennika solarnego, czyli bez wężownicy. Rozwiązanie zapewnia transfer ciepła z obiegu pierwotnego do c.w.u. i wody grzewczej w układzie zamkniętym, z pełną automatyką i pomiarem energii. Konstrukcja kaskadowa z trzech stacji solarnych zamontowanych na aluminiowej ramie z przewodami wodnymi pozwala na szybki montaż i uporządkowaną instalację w pomieszczeniu technicznym.

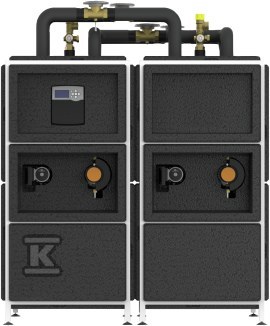

Trzy stacje w kaskadzie na aluminiowej konstrukcji

Zespół utworzono z trzech stacji solarnych połączonych w kaskadę i osadzonych na aluminiowej konstrukcji nośnej z fabrycznie przygotowanymi przewodami wodnymi. Aluminiowa rama ogranicza masę własną przy zachowaniu sztywności, a prowadzenie przewodów w komplecie minimalizuje czas spajania na budowie.

Wyposażenie zapewniające pracę w trybie low flow

W skład zespołu wchodzi wymiennik płytowy przystosowany do c.w.u. i wody grzewczej, pracujący w trybie low flow ok. 15 l/m2·h. Niskie natężenie przepływu ogranicza straty hydrauliczne i pozwala na efektywną pracę pompy pierwotnej przy dużych polach kolektorów.

Sterowanie realizuje regulator solarny SOL SC.5, współpracujący z pompą pierwotną i pompą wtórną. W obiegu pierwotnym i wtórnym zastosowano zawory bezpieczeństwa 6 bar, zawory zwrotne klapowe, manometr, zawory napełniania i opróżniania oraz termometry do bieżącej kontroli temperatur. Do precyzyjnego rozliczenia wspomagania solarnego przewidziano wolumetryczny licznik energii.

• praca w trybie low flow 15 l/m2·h dla ograniczenia poboru energii przez pompy
• wymiennik płytowy dedykowany do c.w.u. i obiegu grzewczego
• automatyka SOL SC.5 z dwoma obiegami pompowymi
• zabezpieczenie 6 bar po stronie pierwotnej i wtórnej
• pomiar energii wolumetryczny do dokumentacji uzysków

Zastosowanie z podgrzewaczami bez wężownicy i wymagania instalacyjne

Zespół przeznaczony jest do współpracy z podgrzewaczami solarnymi bez wbudowanej wężownicy solarnej. Dzięki temu można dobrać zasobnik niezależnie od producenta kolektorów i zachować elastyczność projektową. Rozwiązanie sprawdza się w instalacjach c.w.u. z dodatkowym wspomaganiem ogrzewania, gdzie wymagana jest stabilna i wydajna wymiana ciepła przy dużych powierzchniach absorbera.

Zespoły transferowe STS są dostępne wyłącznie na zamówienie. Przy wodzie o dużej zawartości wapnia konieczne jest zastosowanie zmiękczacza wody, co wydłuża żywotność wymiennika płytowego i armatury. Montaż wymaga zapewnienia przestrzeni na konstrukcję kaskadową oraz dostępu do odprowadzenia ewentualnych wycieków przy zaworach napełniania i opróżniania.
