Zespół transferowy STS D 14-200 CME 7619970

Kompletny zespół transferowy do dużych instalacji solarnych z kolektorami płaskimi

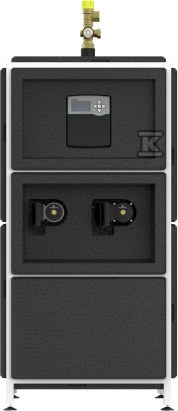

Zespół transferowy STS D 14-200 CME przeznaczony jest do instalacji kolektorów płaskich o powierzchni od 100 m2 do 200 m2 i współpracuje z podgrzewaczami solarnymi bez zintegrowanej wężownicy solarnej. Rozwiązanie tworzy dwa moduły solarne zamontowane w kaskadzie na aluminiowej konstrukcji z przewodami wodnymi, co pozwala na szybki montaż i uporządkowaną instalację w pomieszczeniu technicznym. Całość zawiera elementy niezbędne do optymalnej pracy obiegu pierwotnego i wtórnego bez konieczności dobierania dodatkowych komponentów.

Budowa kaskadowa i wyposażenie w jednym module

Konstrukcja oparta na dwóch stacjach solarnych połączonych kaskadowo zapewnia przepływ dostosowany do dużych powierzchni kolektorów. Aluminiowy stelaż z fabrycznie poprowadzonymi przewodami wodnymi ogranicza czas montażu i ryzyko błędów wykonawczych. W skład zespołu wchodzą:

• wymiennik płytowy przystosowany do c.w.u. i wody grzewczej,
• regulator solarny SOL SC.5,
• pompa pierwotna i pompa wtórna,
• zawory bezpieczeństwa 6 bar od strony obiegu pierwotnego i wtórnego,
• zawory zwrotne klapowe,
• manometr,
• zawory napełniania i opróżniania,
• termometry,
• wolumetryczny licznik energii do precyzyjnego obliczenia udziału solarnego w układzie.

Taki zestaw pozwala instalatorowi uruchomić instalację bez dodatkowych zakupów, a użytkownikowi zapewnia pełną kontrolę nad pracą obiegu.

Tryb low flow i uniwersalne zastosowanie

Wymiennik płytowy pracuje w trybie low flow z natężeniem ok. 15 l/m2·h, co ogranicza straty hydrauliczne i pozwala na efektywną pracę przy niższych prędkościach przepływu. Dzięki temu rozwiązanie sprawdza się zarówno w przygotowaniu c.w.u., jak i wspomaganiu ogrzewania. Brak konieczności wężownicy w zasobniku zwiększa elastyczność doboru podgrzewacza solarnego i ułatwia modernizację istniejących instalacji.

Obsługa, kontrola i precyzyjne rozliczenie energii

Regulator SOL SC.5 steruje pracą pomp pierwotnej i wtórnej w zależności od różnicy temperatur między kolektorem a zasobnikiem. Manometr i termometry zamontowane na stacjach dają szybki odczyt stanu obiegu bez dodatkowych pomiarów. Zawory napełniania i opróżniania upraszczają serwis i odpowietrzanie. Wolumetryczny licznik energii rejestruje ilość ciepła oddanego przez kolektory, co umożliwia rzetelne rozliczenie wspomagania solarnego w sezonie grzewczym i przygotowaniu ciepłej wody.
