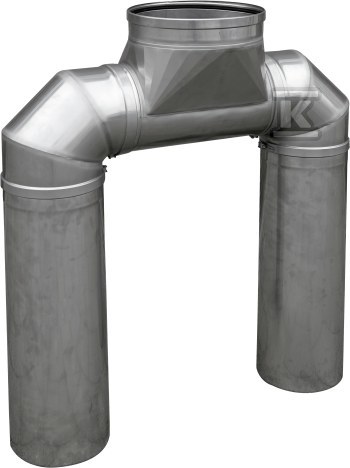

Zestaw łącznika spalin dla 2x C 330/340 S103118

Rozwiązanie kaskadowe dla dwóch kotłów De Dietrich

W instalacjach grzewczych wymagających większej mocy często stosuje się zestawienie dwóch kotłów pracujących w kaskadzie. Zestaw łącznika spalin S103118 umożliwia podłączenie dwóch jednostek C 330 ECO do wspólnego przewodu kominowego, co pozwala na efektywne odprowadzenie spalin w konfiguracjach wielokotłowych.

Produkt współpracuje z kotłami serii C 330 ECO oraz C 630 ECO, pracującymi w trybie 50/30°C. Nadciśnienie na wyjściu z kotła nie przekracza 50 Pa, co jest istotnym parametrem przy projektowaniu całego systemu odprowadzania spalin.

Zastosowanie i konfiguracja kaskadowa

Łącznik spalin do dwóch kotłów sprawdza się w obiektach o zwiększonym zapotrzebowaniu na ciepło - takich jak hale przemysłowe, budynki użyteczności publicznej czy większe instalacje komercyjne. Zamiast stosować jeden duży kocioł, można zainstalować dwa mniejsze urządzenia pracujące równolegle, co zwiększa redundancję systemu i ułatwia serwisowanie.

Maksymalna długość przewodów spalinowych zależy od średnicy zastosowanego przewodu oraz konkretnej kombinacji kotłów w kaskadzie. Dla przykładu, przy dwóch kotłach C 330 ECO-280 i jednym C 330 ECO-650 podłączonych do wspólnego przewodu O 250 mm, maksymalna długość L wynosi do 50 m. Przy większych konfiguracjach - np. trzech kotłach C 330 ECO-350 lub trzech C 330 ECO-430 - długości te również osiągają 50 m przy odpowiednio dobranych średnicach (O 250-600 mm).

Dla zestawień z udziałem kotłów C 630 ECO dostępne są większe średnice przewodów: O 350 mm, O 400 mm, aż do O 600 mm, co pozwala na budowę rozległych systemów kominowych przy zachowaniu optymalnego ciągu.

Budowa i dobór akcesoriów

System kaskadowy wymaga odpowiedniego oprzyrządowania. Oprócz samego kolektora spalin S103118 stosuje się również:

• kolektor powietrza dolotowego S103128 - służy do wspólnego poboru powietrza do spalania,
• przejście dachowe pionowe - w zależności od średnicy dostępne są elementy O 200/300 mm (kod 51202) lub O 250/350 mm (kod 51203),
• przejście przez strop - dedykowane elementy do przejść poziomych i pionowych,
• adapter przejścia z C310 na C330 (S103178) - umożliwia integrację z istniejącymi instalacjami.

Wszystkie elementy wykonane są z aluminium i ocynkowanej stali, co zapewnia odporność na korozję w warunkach pracy z gorącymi spalinami. Dobór kompletnego zestawu powinien uwzględniać średnicę przewodów, liczbę kotłów oraz ich moc, a także warunki architektoniczne budynku - każda konfiguracja może wymagać indywidualnego rozwiązania pod kątem prowadzenia przewodów wentylacyjnych i spalinowych.
