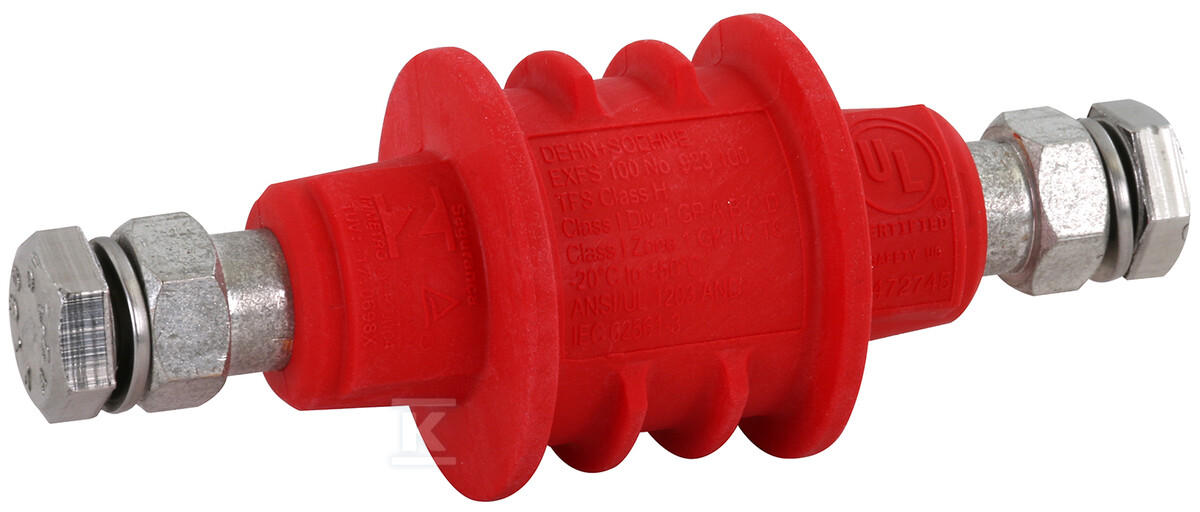

Iskiernik separacyjny EXFS 100 923100

Iskiernik separacyjny do stref Ex z prądem udarowym 100 kA i niskim napięciem zadziałania

Iskiernik separacyjny EXFS 100 przeznaczony jest do pośredniego połączenia i uziemienia funkcjonalnie odseparowanych części instalacji w warunkach oddziaływania pioruna. Urządzenie służy do mostkowania połączeń izolacyjnych, kołnierzy izolacyjnych i innych elementów rozdzielających potencjał w odcinkach rur chronionych katodowo, zapewniając wyrównanie potencjałów w czasie wyładowania atmosferycznego przy zachowaniu izolacji w normalnej eksploatacji. Konstrukcja z certyfikatem ATEX pozwala na bezpieczny montaż w strefie zagrożonej wybuchem 1 dla gazów oraz strefie 21 dla pyłów.

Zastosowanie w ochronie odgromowej i instalacjach Ex

Urządzenie realizuje piorunowe połączenie wyrównawcze zgodnie z DIN EN 62305 / VDE 0185-305-3 i IEC 62561-3. Dzięki wyjątkowo niskiej wartości napięcia zadziałania iskiernik zamyka obwód już przy niewielkich różnicach potencjałów wywołanych wyładowaniem, a w stanie spoczynku utrzymuje izolację instalacji. Wysoka wytrzymałość na prąd przemienny pozwala na zastosowanie w miejscach, gdzie wymagana jest odporność na napięcia sieciowe bez niepożądanego zadziałania.

Typowe zastosowania to:

• mostkowanie izolacyjnych odcinków rurociągów w instalacjach z ochroną katodową
• połączenia wyrównawcze w strefach Ex 1 i 21, gdzie wymagana jest certyfikowana obudowa
• pośrednie uziemienie elementów instalacji funkcjonalnie odseparowanych, które w warunkach piorunowych muszą zostać połączone

Obudowa wykonana jest z tworzywa sztucznego z elementami z odlewu ciśnieniowego cynku odpornego na korozję. Przyłączenie z obu stron realizowane jest śrubą M10 x 25 oraz podkładką sprężystą. Stopień ochrony IP67 zapewnia szczelność przed pyłem i wodą, a wymiary obudowy to ok. 100 mm długości i 45,5 mm średnicy. Masa brutto wynosi 308,80 g.

Parametry elektryczne i warunki pracy

Iskiernik spełnia wymagania IEC 62561-3:2011 / EN 62561-3 dla iskierników separacyjnych. Prąd udarowy pioruna 10/350 µs wynosi 100 kA, a klasa obciążalności prądowej to H. Znamionowy prąd wyładowczy 8/20 µs to 100 kA. Znamionowe napięcie przeskoku przy udarze jest ? 1,25 kV, a napięcie przemienne zadziałania 50 Hz ? 0,5 kV. Znamionowe napięcie wytrzymywane o częstotliwości sieciowej 50 Hz wynosi ? 250 V.

W warunkach pracy prądowej znamionowy prąd wyładowczy 50 Hz to 500 A / 0,2 s przy temperaturze otoczenia Tu ? 45 °C. Zakres temperatur pracy to -20 °C ... +60 °C. Stopień ochrony IP67 gwarantuje zastosowanie na zewnątrz i w środowiskach zapylonych.

Oznaczenia Ex, certyfikaty i zgodność

Urządzenie posiada certyfikat ATEX 2014/34/UE oraz IECEx. Oznaczenie Ex dla gazów to II 2 G Ex db IIC T6 Gb wg PN-EN 60079-0 i PN-EN 60079-1, dla pyłów II 2 D Ex tb IIIC T80 °C Db IP66/67 wg PN-EN 60079-0 i PN-EN 60079-31. W dokumentacji producenta podawane jest również oznaczenie IEC / EN 60079: gazy II 2G Ex d IIC T6 oraz IEC / EN 61241: pyły II 2D Ex tD A21 IP67 T 80 °C.

Certyfikaty ATEX: 11ATEX0178 X. Certyfikaty IECEx: IECEx KEM 09.0051X. Znakowanie zgodne z dyrektywą ATEX 2014/34/UE potwierdza dopuszczenie do strefy 1 dla gazów i strefy 21 dla pyłów.
