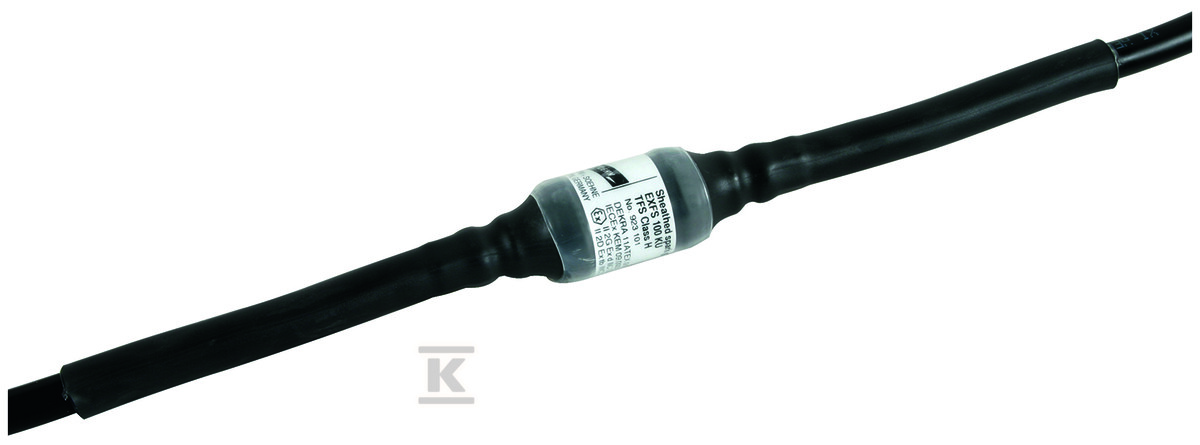

Iskiernik separacyjny EXFS 100 KU 923101

Iskiernik separacyjny Ex do piorunowego wyrównania potencjałów w strefach zagrożonych wybuchem

Iskiernik separacyjny EXFS 100 KU przeznaczony jest do pośredniego połączenia i uziemienia funkcjonalnie odseparowanych części instalacji w warunkach oddziaływania pioruna. Rozwiązanie DEHN zapewnia bezpieczne mostkowanie elementów izolujących, kołnierzy izolacyjnych i odcinków rur z ochroną katodową bez naruszania ciągłości izolacji w stanie normalnym. Niskie napięcie zadziałania i wysoka wytrzymałość na prąd przemienny pozwalają utrzymać separację funkcjonalną w eksploatacji, a jednocześnie odprowadzić impuls piorunowy do systemu wyrównania potencjałów zgodnie z DIN EN 62305 / VDE 0185.

Zastosowanie w strefach Ex i ochrona izolacji

Urządzenie jest wykonane do pracy w atmosferach wybuchowych i może być stosowane w strefie 1 dla gazów oraz strefie 21 dla pyłów. Dzięki certyfikacji ATEX i IECEx iskiernik nadaje się do piorunowego wyrównania potencjałów w instalacjach naziemnych i podziemnych, gdzie wymagane jest zachowanie izolacji w warunkach normalnych, a w czasie wyładowania następuje przeskok iskierniczy.

• pośrednie połączenie / uziemienie części instalacji funkcjonalnie odseparowanych przy uderzeniu pioruna
• mostkowanie izolatorów, kołnierzy izolacyjnych i odcinków rur z ochroną katodową
• zastosowanie w obiektach przemysłowych, instalacjach przesyłowych i infrastrukturze z wymogiem Ex
• zachowanie separacji izolacyjnej w stanie bezawaryjnym, zadziałanie tylko przy impulsie piorunowym

Oznakowanie Ex wg IEC / EN 60079 to gazy II 2G Ex d IIC T6 oraz pyły II 2D Ex tD A21 IP67 T 80°C, co potwierdza dopuszczenie do strefy 1 i 21. Zgodność z IEC 62561-3:2011 / EN 62561-3 oraz DIN VDE 0185-305-3 zapewnia prawidłowe działanie w systemach ochrony odgromowej.

Budowa, parametry pracy i odporność

Obudowa iskiernika ma wodoodporny płaszcz z tworzywa sztucznego z klasą ochrony IP67, odporny na warunki atmosferyczne i montaż podziemny. Wersja KU wyposażona jest w obustronny kabel NYY-J 1 x 25 mm2 o długości ok. 2 m na każdej stronie, który można skrócić do uzyskania optymalnej długości połączeń. Długość obudowy wynosi ok. 123 mm, średnica ok. 34 mm.

Zakres temperatur pracy to -20°C...+60°C. Napięcie przeskoku przy udarze wynosi ? 1,25 kV, a napięcie przemienne zadziałania 50 Hz ? 0,5 kV. Znamionowe napięcie wytrzymywane o częstotliwości sieciowej 50 Hz to ? 250 V, a znamionowy prąd wyładowczy 50 Hz to 500 A / 0,2 s przy Tu ? 45°C.

Parametry piorunowe to prąd udarowy 10/350 µs 100 kA oraz znamionowy prąd wyładowczy 8/20 µs 100 kA, z klasą obciążalności prądowej H wg EN 50164-3. Wysoka wytrzymałość na prąd przemienny i wyjątkowo niskie napięcie zadziałania pozwalają na niezawodne działanie przy rozruchach urządzeń i w obecności zakłóceń sieciowych.

Certyfikaty, zgodność i montaż

Iskiernik EXFS 100 KU spełnia wymagania dyrektywy ATEX 2014/34/UE oraz normy IEC 62561-3 do piorunowego wyrównania potencjałów z ochroną izolacji. Certyfikaty obejmują BVS 06 ATEX E 099, DEKRA 11ATEX0178 X oraz IECEx KEM 09.0051X.

Konstrukcja z uszczelnionym płaszczem umożliwia montaż naziemny i podziemny bez dodatkowej ochrony. Kabel przyłączeniowy pozwala na szybkie połączenie z instalacją uziemiającą, a kompaktowe wymiary ułatwiają instalację w ograniczonej przestrzeni. Urządzenie jest przeznaczone do pracy w systemach ochrony odgromowej zgodnie z IEC 62305 i VDE 0185, w szczególności tam, gdzie wymagana jest separacja funkcjonalna w strefach zagrożonych wybuchem.
