Ogranicznik przepięć DEHNguard YPV SCI 1000 Typ 2 950530

Wielobiegunowa ochrona przeciwprzepięciowa dla instalacji fotowoltaicznych do 1000 V DC

Urządzenie zapewnia ochronę niskonapięciowych odbiorników PV przed przepięciami pochodzącymi z wyładowań atmosferycznych i impulsów łączeniowych w instalacji. Jest to wielobiegunowy ogranicznik typu 2 zgodny z EN 61643-31 i EN 50539-11, przeznaczony do pracy w układach DC z maksymalnym napięciem PV do 1000 V DC. Trzystopniowy układ przełączający DC w połączeniu z kombinowanym urządzeniem odłączająco-zwierającym realizuje niezawodną separację elektryczną w module ochronnym, co ogranicza ryzyko uszkodzeń i pożarów wywołanych łukiem DC. Sygnalizacja zadziałania jest optyczna, widoczna bezpośrednio na obudowie.

Konstrukcja i montaż

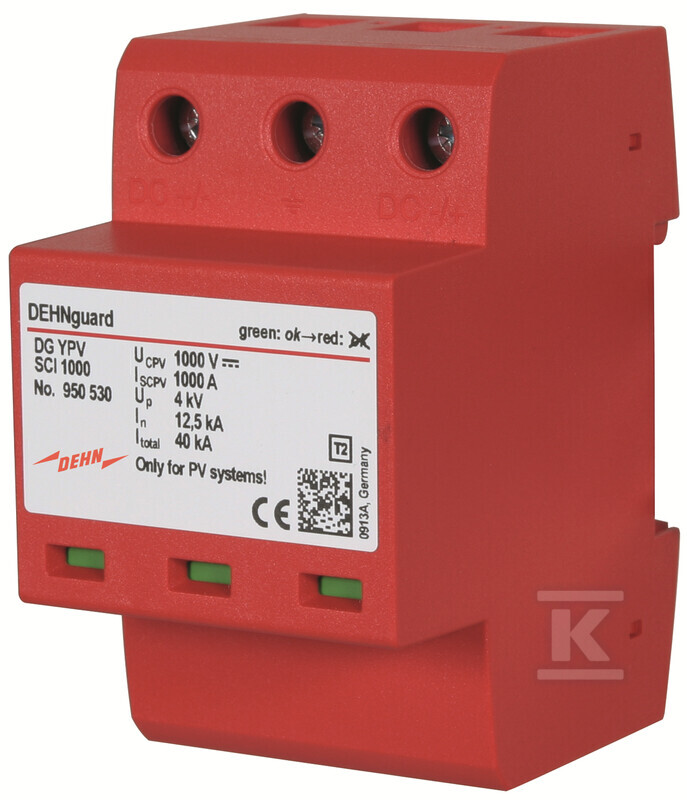

Obudowa z termoplastu w kolorze czerwonym, klasa palności UL 94 V-0, przeznaczona do montażu wewnętrznego na szynie DIN TH-35 mm zgodnie z EN 60715. Szerokość zabudowy to 3 moduły w układzie DIN 43880. Stopień ochrony IP20 zapewnia zastosowanie w rozdzielnicach. Przyłącza przyjmują przewody sztywne jedno- lub wielodrutowe do 35 mm2 oraz elastyczne do 25 mm2, przy minimalnym przekroju 1,5 mm2. Liczba przewodów bez uziemienia to 2, co odpowiada typowej konfiguracji DC+ / DC- w stringu fotowoltaicznym. Zakres temperatur pracy od -40 °C do +80 °C pozwala na montaż w typowych pomieszczeniach technicznych i szafach rozdzielczych.

Parametry ochrony i praca w układzie DC

Ogranicznik pracuje jako typ 2 w instalacji PV i jest dopuszczony do stosowania zgodnie z IEC 60364-7-712 dla fotowoltaicznych układów zasilania. Napięciowy poziom ochrony wynosi ? 4 kV, a czas zadziałania jest ? 25 ns. Znamionowy prąd wyładowczy 8/20 µs dla połączenia DC+/DC- › PE to 12,5 kA, maksymalny prąd wyładowczy 8/20 µs to 25 kA, a całkowity prąd wyładowczy sięga 40 kA. Wytrzymałość zwarciowa Iscpv wynosi 1000 A DC, co umożliwia pracę bez dodatkowego zabezpieczenia wstępnego w typowych warunkach. Wskaźnik stanu zmienia kolor z zielonego na czerwony po zadziałaniu, co ułatwia diagnostykę bez otwierania rozdzielnicy.

Zastosowanie i zgodność z normami

Rozwiązanie jest przeznaczone do ochrony generatora PV w stringowych falownikach, gdzie wymagana jest ochrona przed przepięciami w obwodzie DC. Dzięki bezpiecznej separacji elektrycznej w module ochronnym, realizowanej na opatentowanym zasadzie SCI, ogranicznik odcina uszkodzone ogniwo i zwarcie doziemne, minimalizując ryzyko dalszych uszkodzeń. Urządzenie spełnia wymagania dla instalacji PV do 1000 V DC i jest zgodne z normą EN 61643-31 dla ograniczników typu 2 oraz z IEC 60364-7-712 dotyczącą specjalnych instalacji fotowoltaicznych. Aprobata KEMA i UL potwierdza parametry elektryczne i mechaniczne.
