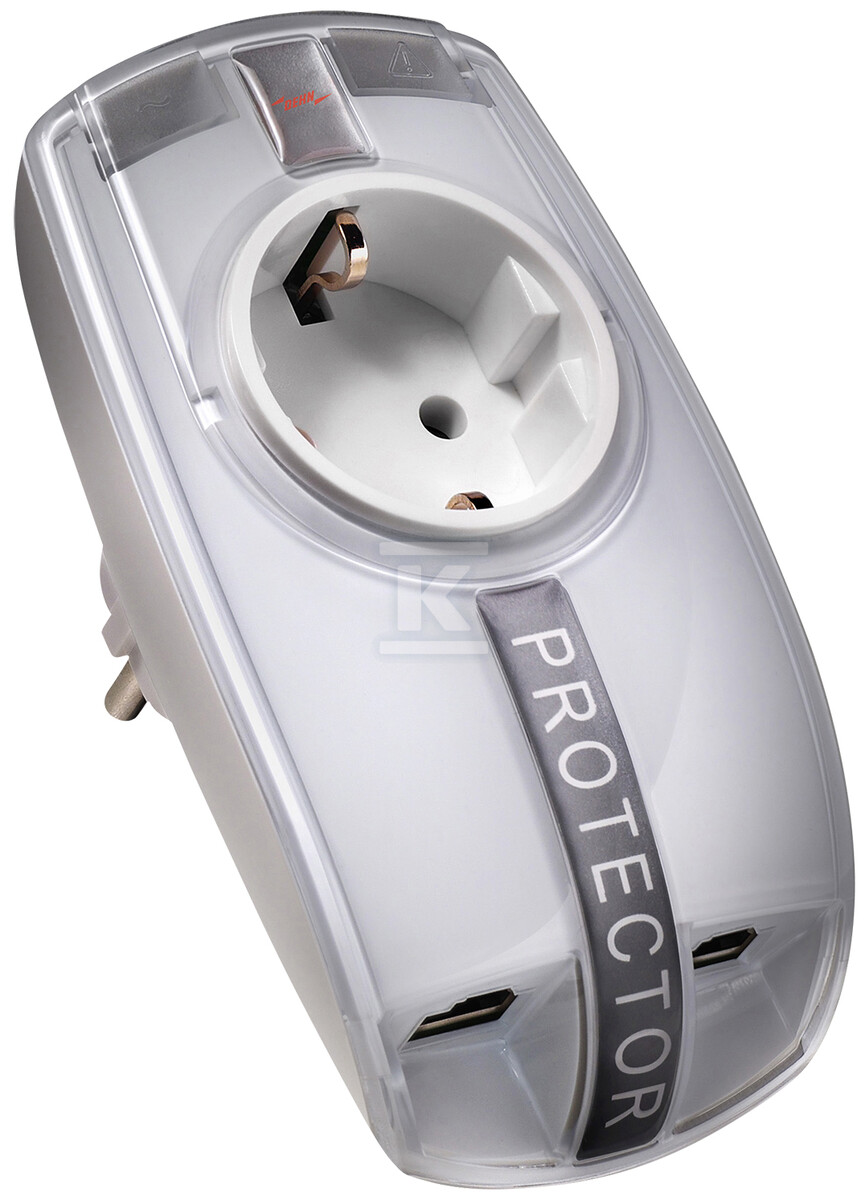

Ogranicznik przepięć DEHNprotector LAN100, wersja do gniazda schuko, Typ 3 909321

Kombinowana ochrona zasilania i sieci LAN w jednym adapterze Schuko

Adapter łączy w jednej obudowie ochronę przepięciową strony zasilania i wejścia danych, przeznaczony do zabezpieczania komponentów sieci LAN podłączonych przez gniazdo Schuko. Obwód ochronny obejmuje wszystkie pary żył zgodnie z przypisaniem pinów Ethernet, spełnia wymagania Channel Class D wg EN 50173 i jest przystosowany do pracy z 1000 Base-T, czyli Gigabit Ethernet. Wbudowany układ kontrolny zapewnia optyczny wskaźnik stanu pracy i uszkodzenia, a konstrukcja posiada zintegrowane zabezpieczenie przed dziećmi.

Zastosowanie i budowa

Urządzenie montuje się bezpośrednio w gniazdo sieciowe Schuko wg DIN 49440 / DIN 49441 i pełni rolę przejściówki z ochroną. Po stronie sygnałowej znajdują się dwa ekranowane gniazda RJ45 wejście / wyjście z połączeniem pinów 1/2, 3/6, 4/5, 7/8, co zapewnia ochronę każdej pary skrętki. Do kompletu dołączony jest ekranowany kabel krosowy kategorii 5e o długości 1,5 m, ułatwiający podłączenie bez dodatkowego okablowania.

Obudowa wykonana jest z termoplastu klasy palności UL 94 V-2 w kolorze bieli alpejskiej RAL 9010. Stopień ochrony IP 20 i zakres temperatury pracy od -25 °C do +40 °C pozwalają na użytkowanie w typowych warunkach pomieszczeń. Uziemienie realizowane jest przez połączenie z przewodem ochronnym gniazda Schuko, a masa urządzenia wynosi ok. 222 g.

Ochrona strony zasilania i sygnałowej

Strona zasilania to ogranicznik przepięć typu 3 wg PN-EN 61643-11 / IEC 61643-11, przeznaczony do sieci 230 V AC 50/60 Hz z najwyższym napięciem trwałej pracy 255 V AC i znamionowym prądem obciążenia 16 A. Znamionowy prąd wyładowczy wynosi 3 kA 8/20 µs, a całkowity prąd wyładowczy L+N-PE to 5 kA 8/20 µs. Poziom ochrony to ? 1,25 kV L-N i ? 1,5 kV L/N-PE przy czasie zadziałania ? 25 ns L-N i ? 100 ns L/N-PE. Maksymalny bezpiecznik dodatkowy to B 16 A, a wytrzymałość zwarciowa przy tym zabezpieczeniu to 1 kA rms.

Strona sygnałowa pracuje jako ochrona typu 2/P1 wg EN 61643-21. Klasa SPD Q, najwyższe napięcie trwałe DC 58 V, całkowity znamionowy prąd wyładowczy 10 kA 8/20 µs. Poziom ochrony linia-linia ? 100 V przy In C2 i ? 500 V linia-PE przy In C2, z częstotliwością graniczną ok. 120 MHz, co zapewnia przepustowość dla Gigabit Ethernet. Ochrona wszystkich par żył i zgodność z Channel Class D wg EN 50173 czynią adapter odpowiednim do sieci 100 Base-T i 1000 Base-T.

Wskaźniki działania i bezpieczeństwo montażu

Stan pracy sygnalizowany jest optycznie: zielone światło oznacza prawidłowe działanie, czerwone światło wskazuje uszkodzenie. Wbudowany układ kontrolny monitoruje ciągłość obwodu ochronnego. Zabezpieczenie przed dziećmi uniemożliwia przypadkowe wyjęcie wtyku, a montaż w standardowym gnieździe Schuko upraszcza modernizację instalacji bez ingerencji w okablowanie stałe.
