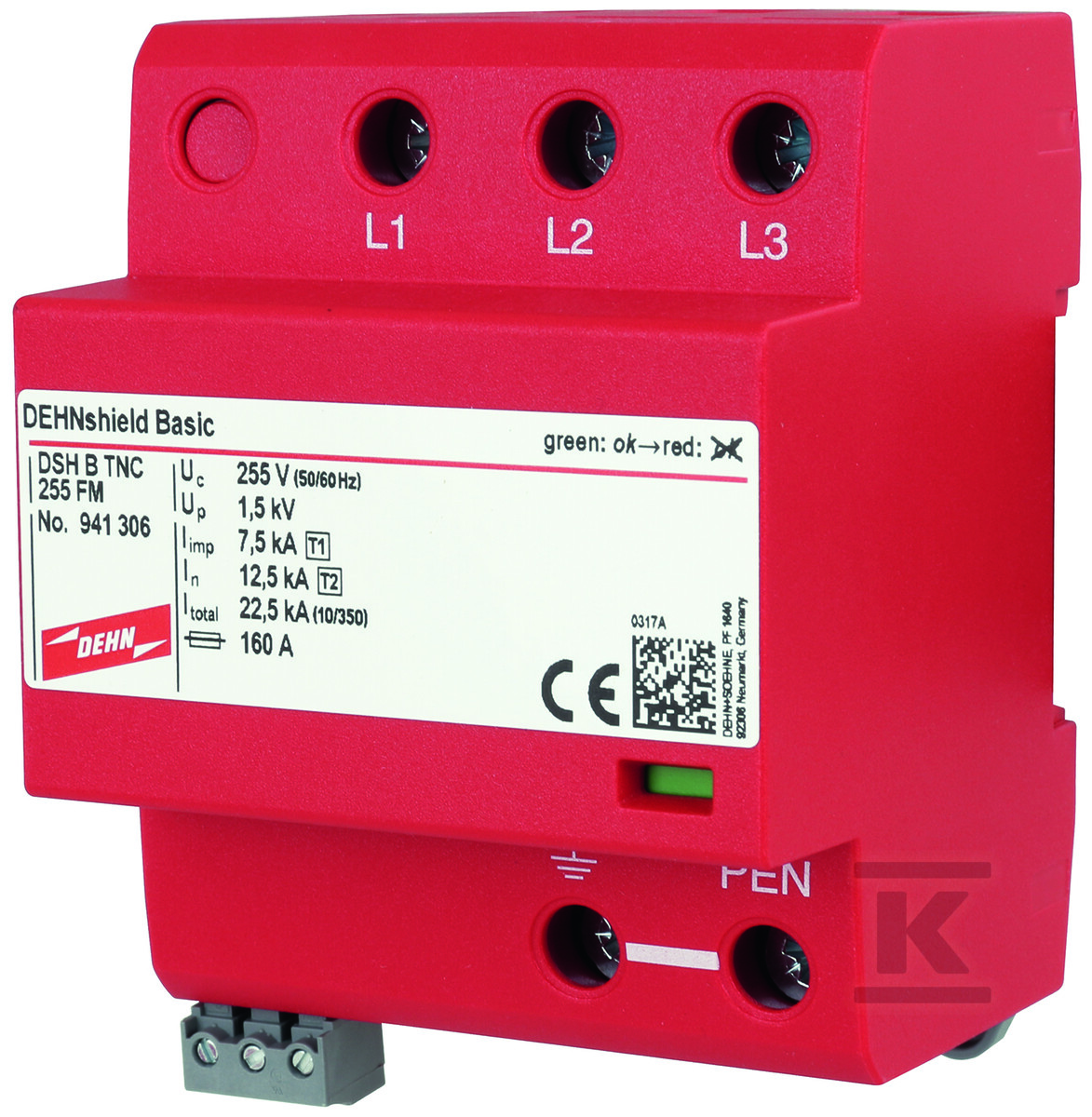

Ogranicznik przepięć DEHNshield TNC 255 Basic FM Typ 1+Typ 2 941306

Kombinowany ogranicznik przepięć typu 1+2 do sieci TN-C z sygnalizacją zdalną

DEHNshield TNC Basic FM to gotowy do podłączenia, 3-biegunowy ogranicznik przepięć do sieci TN-C 230/400 V, przeznaczony do rozdzielnicy głównej w układzie 3+0 w budynkach mieszkalnych bez zewnętrznego urządzenia piorunochronnego, także przy zasilaniu napowietrznym. Dzięki technologii iskiernikowej z ograniczeniem prądów następczych zapewnia zarówno odprowadzenie prądu piorunowego, jak i ochronę urządzeń końcowych w jednej obudowie. Konstrukcja bezwydmuchowa pozwala na montaż bezpośrednio przy wejściu instalacji elektrycznej i w modernizowanych obiektach, gdzie liczy się oszczędność miejsca.

Budowa i montaż w rozdzielnicy

Urządzenie ma szerokość 4 modułów, czyli jeden standardowy moduł na biegun, i montuje się na szynie DIN 35 mm wg EN 60715. Obudowa z termoplastu w kolorze czerwonym, klasy palności UL 94 V-0, przeznaczona jest do montażu wewnątrz pomieszczeń, stopień ochrony IP 20. Zakres temperatur pracy to od -40 °C do +80 °C.

Przyłącza główne przyjmują przewody sztywne 1,5 mm2 do 35 mm2 oraz elastyczne 1,5 mm2 do 25 mm2 z końcówką tulejkową. Zaciski sygnalizacji zdalnej FM obsługują do 1,5 mm2 przewodu jednodrutowego lub wielodrutowego. Wskaźnik działania/uszkodzenia widoczny jest w okienku kontrolnym jako zielony/czerwony znacznik.

Ochrona i parametry pracy

Ogranicznik spełnia wymagania dla SPD typu 1 + typu 2 / klasy I + klasy II wg PN-EN 61643-11 / EN 61643-11. Największe napięcie trwałej pracy AC wynosi 255 V przy 50/60 Hz, a napięciowy poziom ochrony jest ? 1,5 kV.

Zdolność odprowadzania prądu udarowego pioruna 10/350 µs to 22,5 kA łącznie L1+L2+L3-PEN, co odpowiada 7,5 kA na biegun L-PEN. Napięciowy poziom ochrony ? 1,5 kV pozwala na energetyczną koordynację z urządzeniami końcowymi do 10 m, zgodnie z DIN EN 62305-4. Napięciowy prąd odprowadzany 8/20 µs wynosi 12,5 kA na biegun i 37,5 kA łącznie.

Technologia iskiernikowa zapewnia wysoką zdolność gaszenia prądów następczych Ifi = 25 kA rms oraz czas zadziałania ? 100 ns. Maksymalny bezpiecznik dodatkowy po stronie sieci to 160 A gG. Urządzenie jest niewydmuchowe i pozwala na kompaktowe wyrównanie potencjałów odgromowych wraz z ochroną końcówek.

Sygnalizacja i zgodność normowa

Wbudowany bezpotencjałowy zestyk przełączny umożliwia zdalną sygnalizację stanu ogranicznika. Styk przełączny ma obciążalność AC 250 V / 0,5 A oraz DC 250 V / 0,1 A przy 250 V, 0,2 A przy 125 V i 0,5 A przy 75 V. Lokalna sygnalizacja optyczna uzupełnia informację o zadziałaniu.

Produkt spełnia wymagania norm PN-HD 60364-5-534:2016 oraz PN-HD 60364-4-443:2016, a także DIN VDE 0100-534 i DIN VDE 0100-443. Posiada dopuszczenie VDE. Masa brutto to ok. 422,00 g.
