Ogranicznik przepięć DEHNshield TNC 255 FM Typ 1+Typ 2 941305

Kombinowany ogranicznik przepięć typu 1+2 do sieci TN-C z sygnalizacją zdalną

Trójbiegunowy ogranicznik DEHNshield TNC 255 FM łączy w jednej obudowie ochronę klasy I i klasy II zgodnie z PN-EN 61643-11. Jest przeznaczony do sieci TN-C o napięciu znamionowym 230 V / 400 V AC z najwyższym napięciem trwałej pracy 255 V AC. Dzięki technologii iskiernikowej bez wydmuchu urządzenie pracuje bez emisji gazów i pozwala na montaż w rozdzielnicach o ograniczonej głębokości. Wskaźnik optyczny na froncie pokazuje stan pracy, a bezpotencjałowy zestyk przełączny umożliwia zdalne monitorowanie zadziałania.

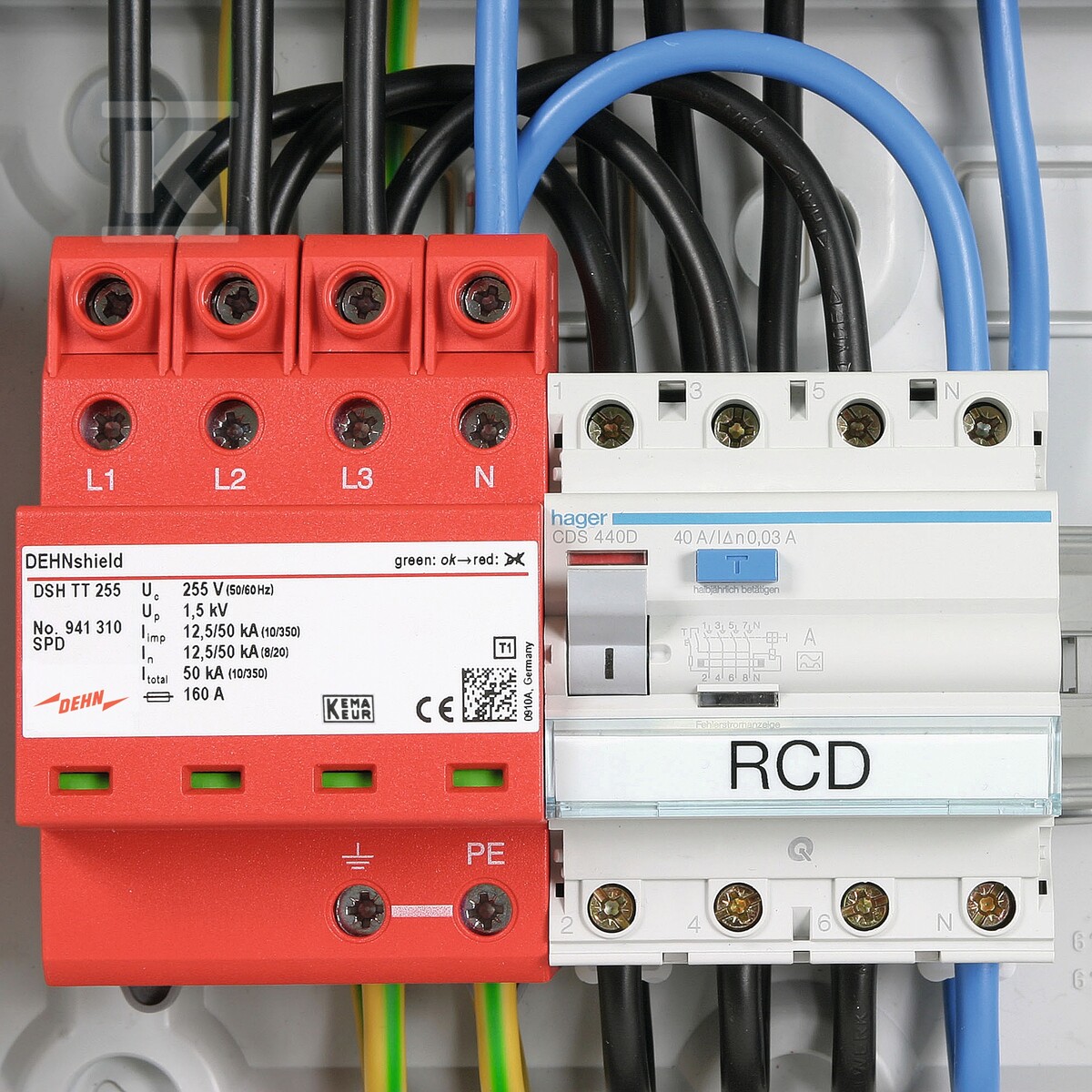

Budowa i montaż w rozdzielnicy

Obudowa zajmuje szerokość 4 modułów na szynie DIN TH-35 mm, przy czym technologia iskiernikowa zapewnia szerokość jednego standardowego modułu na biegun. Stopień ochrony IP20 i klasa palności materiału UL 94 V-0 pozwalają na instalację wewnątrz pomieszczeń. Zaciski przyjmują przewody jedno- i wielodrutowe do 35 mm2 oraz przewody elastyczne do 25 mm2. Złącze sygnalizacji zdalnej FM obsługuje przewody do 1,5 mm2. Maksymalne zabezpieczenie nadprądowe po stronie sieci to 160 A gG zarówno w połączeniu równoległym, jak i szeregowym.

Parametry ochrony i praca w przepięciu

Urządzenie jest klasyfikowane jako typ 1+2. Prąd udarowy pioruna 10/350 µs wynosi 37,5 kA dla sumy L1+L2+L3-PEN, co odpowiada 12,5 kA na biegun L-PEN. Napięciowy poziom ochrony jest ? 1,5 kV dla połączeń L-N, N-PE i L-PE. Zdolność gaszenia prądu następczego sięga 25 kA rms, a energia właściwa W/R dla L-PEN to 39,06 kJ/Ohm. Czas zadziałania ? 100 ns. Technologia szczeliny iskrowej do przełączania napięcia ogranicza prądy następcze i zapewnia selektywność z bezpiecznikami do 35 A gG.

Sygnalizacja uszkodzenia jest optyczna na urządzeniu, w postaci zmiany koloru wskaźnika z zielonego na czerwony. Zestyk zdalnej sygnalizacji FM jest bezpotencjałowy, przełączny, przeznaczony do monitorowania stanu w systemach BMS lub na listwie sygnalizacyjnej.

Zastosowanie i koordynacja energetyczna

Ogranicznik jest przeznaczony do ochrony instalacji niskiego napięcia przed przepięciami atmosferycznymi i łączeniowymi, także przy bezpośrednich uderzeniach pioruna. Nadaje się do budynków mieszkalnych i obiektów specjalnych, jako element przejścia pomiędzy strefami LPZ 0 A - 2 w Strefowej Koncepcji Ochrony Odgromowej.

Działa w układach sieci TN, TN-C i TN-C-S. Dzięki energetycznej koordynacji według DIN EN 62305-4 może być stosowany bezpośrednio przed urządzeniami końcowymi, bez konieczności dodatkowego ogranicznika klasy III w odległości do 10 m. Kompaktowa budowa z rodziny Red/Line pozwala na oszczędność miejsca w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest ochrona zarówno od prądów piorunowych, jak i przepięć łączeniowych.
