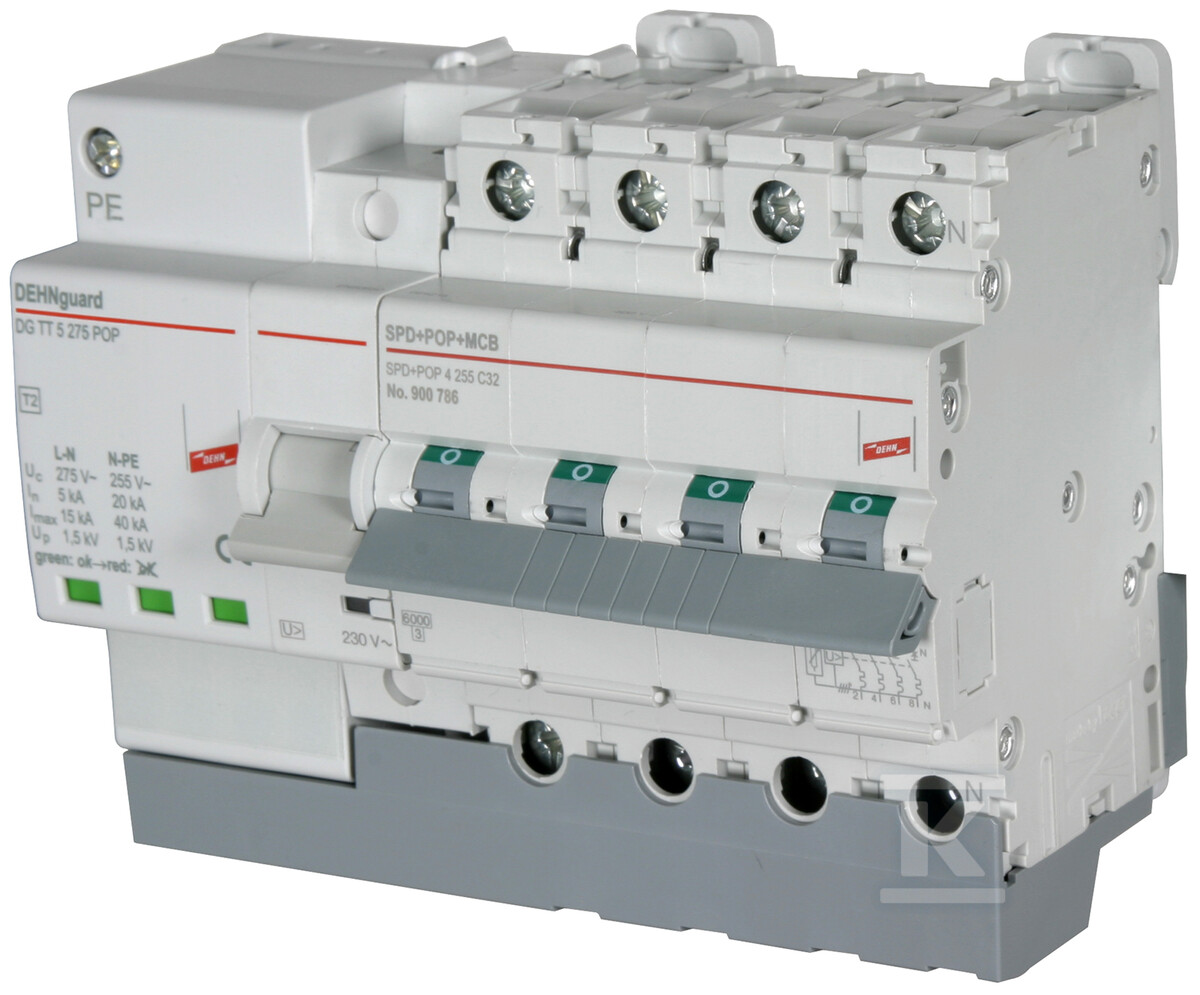

Ogranicznik przepięć SPD+POP 4 255 C32 Typ 2 900786

Kompleksowa ochrona trójfazowej instalacji TT/TN przed przepięciami przejściowymi i sieciowymi

Kompletna, gotowa do podłączenia jednostka łączy w jednej obudowie ogranicznik przepięć typu 2, moduł ochrony przed przepięciami o częstotliwości sieciowej POP oraz wyłącznik nadprądowy MCB. Rozwiązanie jest przeznaczone do instalacji trójfazowych TT i TN z napięciem znamionowym 230 / 400 V i częstotliwością 50 Hz, w układzie 3P + N. Dzięki fabrycznemu połączeniu poszczególnych elementów nie wymaga dodatkowego okablowania wewnątrz urządzenia, co skraca czas montażu i eliminuje błędy połączeń. Optyczna sygnalizacja stanu w okienku kontrolnym, zielony / czerwony, pozwala od razu ocenić poprawność pracy SPD bez otwierania rozdzielnicy.

Urządzenie jest projektowane z myślą o łatwej modernizacji istniejących rozdzielnic. Niewielki rozmiar i montaż na standardowej szynie DIN 35 mm wg EN 60715 pozwalają na zabudowę w miejscach o ograniczonej przestrzeni. Wysoka niezawodność wynika z zastosowania systemu kontrolno-odłączającego Thermo Dynamic Control, który monitoruje stan warystorów i w razie degradacji odłącza ogranicznik w sposób bezpieczny. Koordynacja energetyczna z innymi ogranicznikami serii Red/Line umożliwia budowę wielostopniowej ochrony zgodnej z EN 62305-4.

Budowa i montaż w rozdzielnicy

Obudowa wykonana jest z termoplastu szarego klasy palności UL 94 V-0, przeznaczona do montażu wewnątrz pomieszczeń. Stopień ochrony IP 20 i zakres temperatury pracy od -25 °C do +60 °C pozwalają na stabilną pracę w typowych warunkach rozdzielnic przemysłowych i obiektowych. Szerokość montażowa to 7 modułów wg DIN 43880, co odpowiada kompaktowej zabudowie w rozdzielnicy.

Podłączenie odbywa się na szynie 35 mm. Przekrój przewodów fazowych L1, L2, L3, N wynosi minimum 2,5 mm2 w wykonaniu drut / linka i maksymalnie 16 mm2 linka / 25 mm2 drut jednodrutowy. Dla przewodu ochronnego PE minimalny przekrój to 0,75 mm2 drut / linka, maksymalny 6 mm2 linka / 10 mm2 drut. Takie zakresy ułatwiają dopasowanie do istniejącej instalacji bez konieczności stosowania dodatkowych końcówek.

Masa urządzenia to ok. 726 g, a gotowa jednostka waży ok. 763 g brutto w opakowaniu jednostkowym. Brak konieczności okablowania wewnętrznego ogranicza liczbę połączeń i ryzyko błędu, a niewielkie gabaryty pozwalają na montaż w rozdzielnicach, gdzie miejsce jest ograniczone.

Ochrona SPD typu 2 i moduł POP zintegrowany z wyłącznikiem MCB C32

SPD spełnia wymagania PN-EN 61643-11, typ 2, z maksymalnym ciągłym napięciem pracy 275 V AC między L-N i 255 V AC między N-PE. Znamionowy prąd wyładowczy 8/20 µs wynosi 5 kA na biegun L-N i 20 kA na N-PE, a maksymalny prąd wyładowczy to 15 kA L-N i 40 kA N-PE. Poziom ochrony napięciowej jest ? 1,5 kV, a czas zadziałania ? 25 ns dla L-N i ? 100 ns dla N-PE. Zdolność gaszenia prądu następczego N-PE to 100 A, prąd przewodu ochronnego ? 5 µA.

Wytrzymałość zwarciowa przy maksymalnym zabezpieczeniu sieciowym wynosi 6 kA. Urządzenie jest odporne na przepięcia dorywcze TOV: 335 V / 5 s dla L-N i 1200 V / 200 ms dla N-PE, z charakterystyką wytrzymałą. Maksymalne zabezpieczenie nadprądowe po stronie sieci to MCB C 63 A.

Moduł POP jest przebadany zgodnie z EN 50550. Maksymalne napięcie niewyłączające to 255 V AC, a maksymalne napięcie wyłączające 415 V AC. Czas wyłączania wynosi 8 s przy 275 V AC i 120 ms przy 400 V AC, przy maksymalnym prądzie 0,4 A przy 275 V AC i 0,6 A przy 400 V AC. Pobór mocy to 0,7 VA, a wskaźnik wyzwolenia sygnalizowany jest na czerwono.

Zintegrowany wyłącznik MCB ma charakterystykę wyzwalania C i prąd znamionowy 32 A. Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 to 6 kA. Połączenie SPD, POP i MCB w jednej obudowie zapewnia kompleksową ochronę zarówno przed impulsami piorunowymi, jak i przed długotrwałymi przepięciami sieciowymi.

Zastosowanie, normy i warunki pracy

Urządzenie jest przeznaczone do ochrony instalacji odbiorczych przed skutkami przepięć przejściowych oraz przepięć o częstotliwości sieciowej. Dzięki spełnieniu wymagań EN 61643-11 dla SPD i EN 50550 dla POP może być stosowane w strefach ochrony od LPZ 0B-1 wzwyż, jako element ochrony podstawowej i wtórnej w rozdzielnicach głównych i podrozdzielnicach.

Montaż w układzie TT/TN, 3P + N, z napięciem 230 / 400 V AC, pozwala na zabezpieczenie obwodów zasilających urządzenia wrażliwe na przepięcia.

Optyczna sygnalizacja zielony / czerwony w okienku kontrolnym SPD oraz czerwony wskaźnik wyzwolenia POP dają szybką informację o stanie pracy bez konieczności pomiarów. Koordynacja energetyczna z ogranicznikami serii Red/Line pozwala na projektowanie spójnego systemu ochrony wielostopniowej.
