Zasilacz na szynę DIN DELTA CHROME 24V 3,8A 100W DRC-24V100W1AZ

Kompaktowy zasilacz impulsowy na szynę DIN do automatyki i oświetlenia

Zasilacz serii Chrome przeznaczony jest do montażu w rozdzielnicach i szafach teleinformatycznych, gdzie liczy się mała obudowa i szeroki zakres pracy. Jednofazowe źródło stałonapięciowe dostarcza 24 V DC przy prądzie znamionowym 3,8 A, co daje moc wyjściową 91,2 W. Uniwersalny zakres napięcia wejściowego 90-264 V AC, z możliwością zasilania napięciem stałym 125-375 V DC, pozwala na instalację w większości sieci bez konieczności doboru oddzielnego modelu. Praca w temperaturze od -25 °C do +71 °C bez utraty pełnej mocy do 55 °C, a następnie z deratingiem 2,5 % / °C, czyni go użytecznym w szafach bez klimatyzacji i w pomieszczeniach o zmiennych warunkach.

Montaż i konstrukcja w serii Chrome

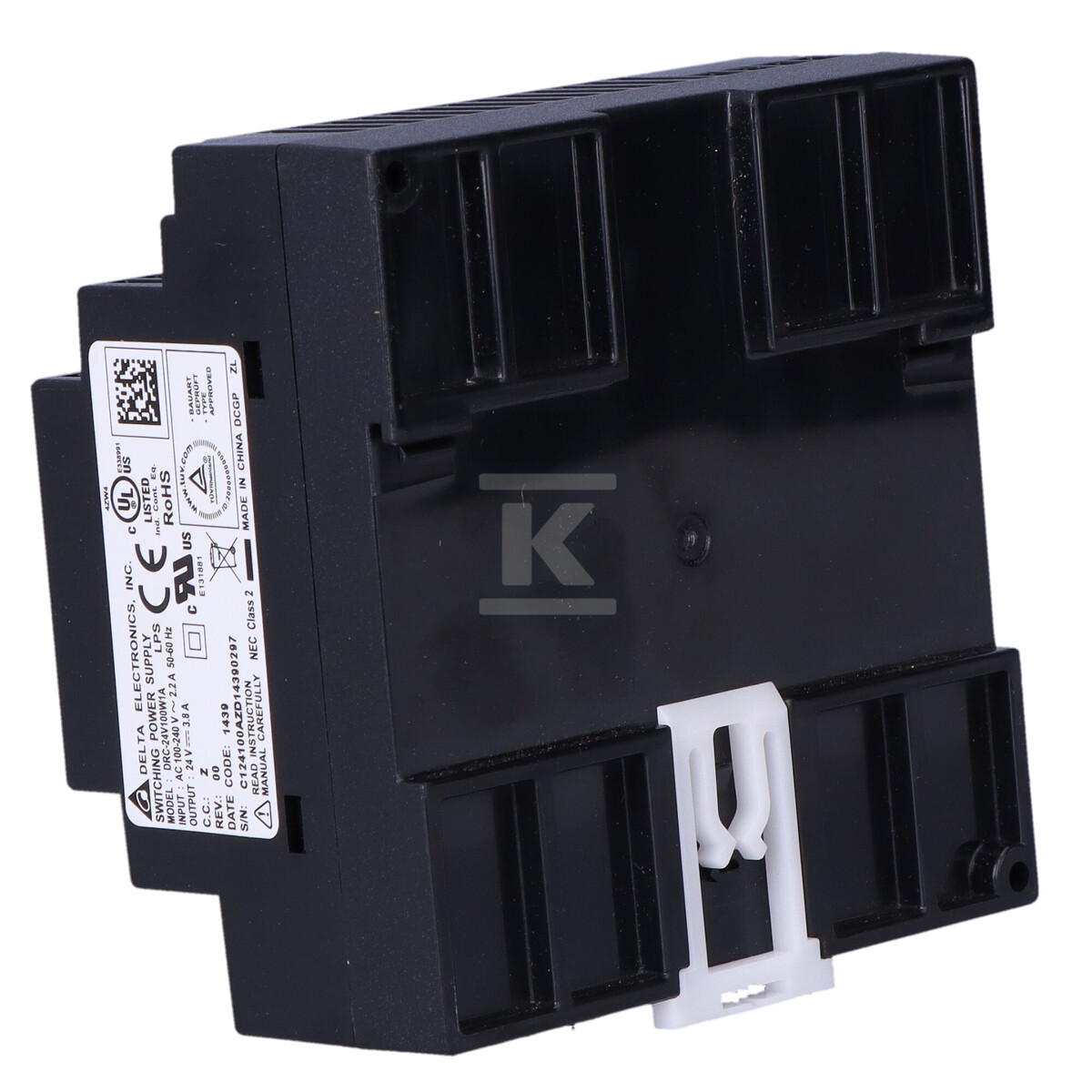

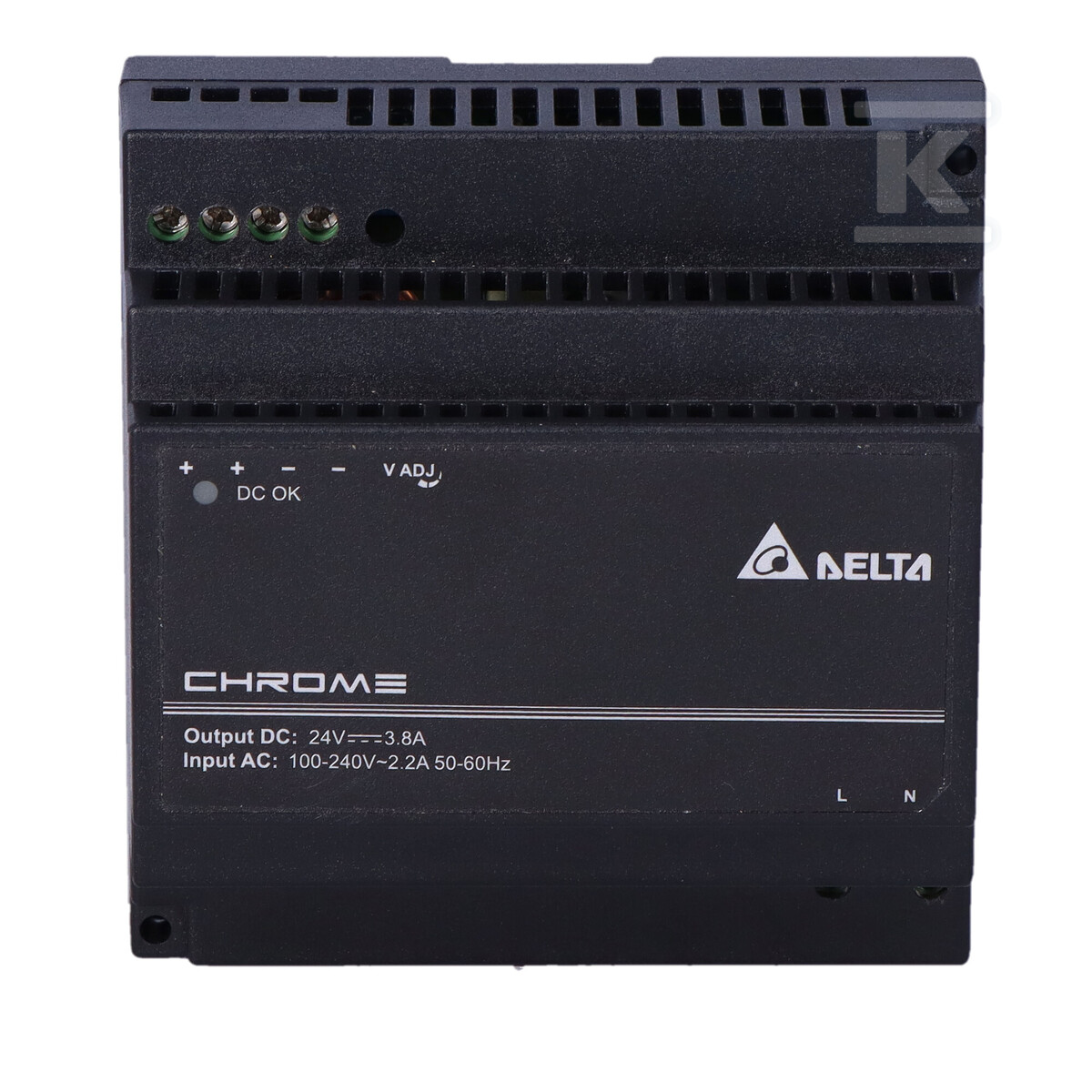

Obudowa z tworzywa sztucznego ma wymiary 91 mm × 89,9 mm × 55,6 mm i masę 0,35 kg, co umożliwia montaż w kompaktowych szafkach. Urządzenie mocuje się na standardowej szynie DIN TS35 zgodnej z EN 60715. Chłodzenie jest pasywne, konwekcyjne, bez wentylatora, a stan pracy sygnalizuje zielona dioda LED DC OK. Złącza wejściowe i wyjściowe to zaciski śrubowe przystosowane do przewodów AWG 22-12 i AWG 24-12. Izolacja klasy II z podwójną izolacją oznacza brak konieczności połączenia uziemiającego i niski prąd upływu poniżej 0,25 mA przy 240 V AC. Stopień ochrony IP20 i klasa ochrony przed wstrząsami II pozwalają na montaż w rozdzielniach wewnętrznych.

• montaż na szynie TS35/7,5 lub 15 DIN
• wymiary pozwalające na gęste upakowanie w rozdzielnicy
• wskaźnik LED stanu wyjścia
• brak konieczności uziemienia dzięki izolacji klasy II

Zakres pracy, sprawność i zabezpieczenia

Wejście akceptuje 90-264 V AC w zakresie częstotliwości 47-63 Hz oraz napięcie stałe 125-375 V DC. Sprawność przy pełnym obciążeniu przekracza 87,0 % przy 115 V AC i 89,0 % przy 230 V AC, a pobór mocy w stanie jałowym jest na poziomie ok. 0,3-0,4 W. Napięcie wyjściowe 24 V DC można regulować w zakresie 20,0-24,48 V, a tolerancja nastawy fabrycznej wynosi ± 2 %. Czas rozruchu jest krótki, a czas podtrzymania przekracza 30 ms przy 230 V AC i 100 % obciążenia, co stabilizuje pracę przy krótkich zanikach sieci.

Zabezpieczenia obejmują:

• przeciążenie i nadprąd w trybie foldback przy >102-108 % znamionowego prądu, z automatycznym powrotem
• zwarcie wyjścia z automatycznym przywracaniem po usunięciu usterki
• przepięcie wyjścia poniżej 34,8 V w trybie zatrzaskowym
• zabezpieczenie termiczne przy temperaturze powietrza >75 °C

Dodatkowo urządzenie spełnia wymagania dotyczące emisji harmonicznych IEC/EN 61000-3-2 klasa A, a maksymalny prąd rozruchowy jest ograniczony do ❤️0 A przy 115 V AC i <60 A przy 230 V AC.

Zastosowania i zgodność z normami

Seria Chrome jest projektowana z myślą o automatyce domowej, przemyśle spożywczym i napojowym oraz sterowaniu przemysłowym. Certyfikaty NEC Class 2 i Limited Power Source LPS ułatwiają zastosowanie w instalacjach wymagających ograniczonej mocy. Bezpieczeństwo potwierdzają aprobaty zgodnie z IEC/EN/UL 60950-1, IEC/EN/UL 62368-1 oraz UL508. Produkt jest zgodny z dyrektywą RoHS 2011/65/UE. Deklarowana niezawodność to MTBF >500 000 godzin wg Telcordia SR-332 przy 100 V AC i 35 °C, a przewidywany czas życia wynosi 10 lat przy 50 % obciążenia i 40 °C.
