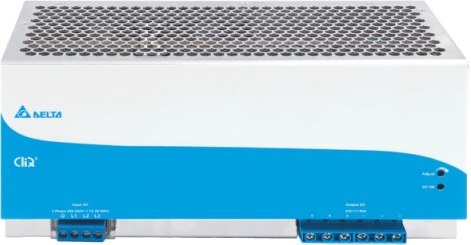

Zasilacz na szynę DIN DELTA CLIQ 24V 40A 960W 3-fazowy DRP024V960W3BN

Trójfazowy zasilacz przemysłowy do rozdzielni i szaf sterowniczych

Seria CliQ II od Delta Electronics to jedna z najpopularniejszych rodzin zasilaczy DIN rail na rynku przemysłowym - i trudno się temu dziwić. Model DRP024V960W3BN oferuje 960 W mocy ciągłej przy napięciu wyjściowym 24 V i prądzie znamionowym 40 A, co wystarcza do zasilania zarówno pojedynczych sterowników PLC, jak i całych zespołów urządzeń w rozdzielniach elektrycznych, szafach automatyki czy systemach telekomunikacyjnych.

Konstrukcja i warunki pracy

Obudowa wykonana z pełnego aluminium zapewnia jednocześnie niską masę (2,6 kg) i odporność na korozję oraz wibracje zgodnie z normą IEC 60068-2. Zasilacz pracuje w temperaturze od -25°C do +65°C, a zimny start możliwy jest już od -40°C - przydatne w nieogrzewanych pomieszczeniach technicznych czy halach produkcyjnych.

Montaż na standardowej szynie DIN TS35 (EN 60715) jest prosty i szybki - wystarczy wsunąć urządzenie i docisnąć dolną część obudowy. Przy montażu pionowym należy zachować odstęp min. 200 mm nad i pod zasilaczem oraz 5 mm od sąsiednich urządzeń dla prawidłowej konwekcji.

Parametry elektryczne i funkcja Power Boost

Zasilacz obsługuje szeroki zakres napięcia wejściowego - 3 × 320-600 Vac (trzy fazy) lub 2 × 380-600 Vac (dwie fazy) - bez konieczności redukcji mocy w całym zakresie. Nominalne napięcie wejściowe to 3 × 400-500 Vac. Sprawność przekracza 92%, co przy obciążeniu ciągłym oznacza mniejsze straty cieplne i niższe koszty eksploatacji.

Jedną z kluczowych funkcji jest Power Boost - przez maksymalnie 5 sekund zasilacz może dostarczyć do 1440 W / 60 A, czyli o 50% więcej niż moc ciągła. To rozwiązanie eliminuje potrzebę stosowania droższego zasilacza przewymiarowanego pod kątem prądów rozruchowych silników czy urządzeń z dużymi kondensatorami wejściowymi. Funkcja działa cyklicznie zgodnie z obliczeniem współczynnika wypełnienia (duty cycle), pod warunkiem że średnia moc wyjściowa nie przekracza mocy ciągłej.

Napięcie wyjściowe można regulować w zakresie 24-28 Vdc za pomocą wbudowanego potencjometru. Czas podtrzymania (hold-up time) wynosi ponad 20 ms, a tętnienia i szumy pozostają poniżej 240 mVpp.

Zabezpieczenia i certyfikaty

Zasilacz wyposażono w pełen pakiet zabezpieczeń działających w trybie auto-recovery:

• nadprądowe i przeciążeniowe - aktywacja powyżej 150% obciążenia znamionowego,
• zwarciowe - natychmiastowa reakcja w trybie hiccup,
• termiczne - przy temperaturze otoczenia powyżej +65°C przy pełnym obciążeniu,
• nadnapięciowe - wyjście SELV ❤️2 V,
• ochrona przed przepięciami chwilowymi (MOV).

Izolacja galwaniczna między wejściem a wyjściem wynosi 4 kVac, między wejściem a ziemią 2 kVac. Stopień ochrony obudowy to IP20; urządzenie należy instalować w szafie lub pomieszczeniu wolnym od kondensacji i zanieczyszczeń przewodzących.

Produkt posiada certyfikaty CE, UL/cUL, CSA, CB, UKCA oraz spełnia wymagania dyrektyw EMC 2014/30/EU i LVD 2014/35/EU. Emisja harmonicznych jest zgodna z normą IEC/EN 61000-3-2 klasa A.

Dodatkową ochronę płytek drukowanych zapewnia powłoka konformalna (conformal coating), która chroni przed pyłem i zanieczyszczeniami chemicznymi - istotna cecha w środowiskach przemysłowych o podwyższonym zapyleniu.

MTBF przekracza 300 000 godzin według Telcordia SR-332, a spodziewana żywotność kondensatorów to około 10 lat przy obciążeniu 50% i temperaturze +40°C.
