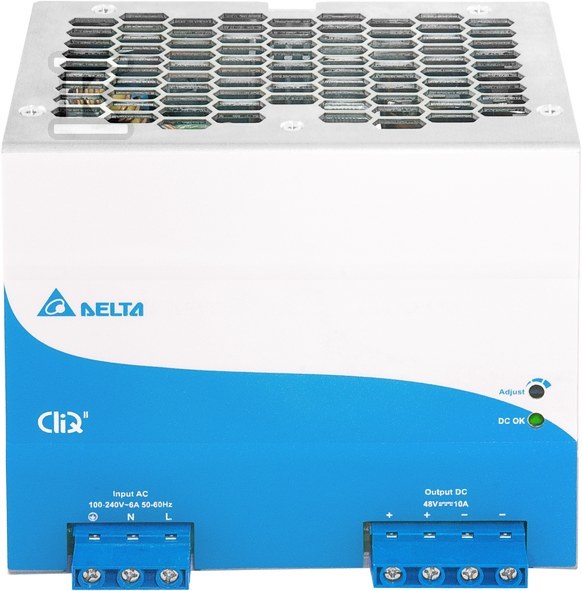

Zasilacz na szynę DIN DELTA CLIQ 48V 10A 480W DRP048V480W1BN

Konstrukcja i wykonanie

Seria CliQ II od Delta Electronics Group wyróżnia się pełną obudową z aluminium, która zapewnia odporność na korozję oraz skuteczną ochronę przed wstrząsami i wibracjami zgodnie z normą IEC 60068-2. Przy wymiarach 121 × 144 × 118,6 mm i masie zaledwie 1,37 kg zasilacz mieści się w standardowej obudowie na szynę DIN TS35 wg EN 60715 - instalacja sprowadza się do zatrzaśnięcia na szynie bez dodatkowych narzędzi.

Na płytkach drukowanych zastosowano powłokę konformalną, która chroni przed jonizującymi zanieczyszczeniami (np. solą) i agresywnymi chemikaliami. To rozwiązanie sprawia, że urządzenie sprawdza się w trudnych warunkach przemysłowych - wilgotność pracy wynosi 5-95% RH bez kondensacji.

Chłodzenie jest całkowicie pasywne - konwekcja naturalna eliminuje wentylator i związany z nim hałas (poziom ciśnienia akustycznego poniżej 25 dBA). Dla prawidłowej cyrkulacji powietrza producent zaleca zachowanie odstępu 50 mm nad i pod urządzeniem oraz 20 mm z boków.

Parametry pracy i zabezpieczenia

Zasilacz dostarcza 48 V DC / 10 A (480 W) mocy ciągłej. Co istotne - moc wyjściowa nie spada w całym zakresie napięć wejściowych 85-264 V AC, co upraszcza dobór i instalację w różnych lokalizacjach. Na wejściu akceptuje też napięcie stałe 120-375 V DC.

Funkcja Power Boost pozwala na chwilowe obciążenie do 720 W (150%) przez maksymalnie 5 sekund. To rezerwa stale dostępna - umożliwia bezproblemowy rozruch urządzeń o wysokim prądzie udarowym bez konieczności stosowania droższego zasilacza o większej mocy ciągłej. Średnia moc wyjściowa nie może jednak przekraczać wartości ciągłej.

Sprawność energetyczna przekracza 93% przy obciążeniu 100% przy napięciu sieciowym 230 V AC - minimalne straty cieplne oznaczają mniejsze obciążenie termiczne szafy sterowniczej. Współczynnik mocy wynosi >0,90 przy pełnym obciążeniu.

Zakres temperatur pracy: od -25°C do +75°C, przy czym zimny rozruch możliwy jest już od -40°C. Powyżej 50°C moc należy zmniejszać o 2,5%/°C, a powyżej 70°C - o 5%/°C.

Wszystkie zabezpieczenia działają w trybie auto-recovery (hiccup mode) - po usunięciu awarii zasilacz samoczynnie wraca do normalnej pracy:

• przeciwzwarciowe,
• przeciwprzeciążeniowe / nadprądowe (>150%),
• nadnapięciowe (<57 V),
• termiczne,
• przed przepięciami sieciowymi (MOV).

Czas podtrzymania (hold-up time) przy zaniku napięcia wejściowego wynosi ponad 20 ms, co wystarczy do wyhamowania większości sterowników PLC bez utraty danych.

Norma ATEX i certyfikaty

Model DRP048V480W1BN jest przeznaczony do stosowania w środowiskach przemysłowych ogólnych - nie posiada certyfikacji ATEX ani Class I Division 2 (te znajdziesz w wariancie DRP048V480W1BA). Urządzenie spełnia wymagania:

• dyrektywy EMC 2014/30/EU,
• dyrektywy niskonapięciowej 2014/35/EU,
• norm bezpieczeństwa IEC/EN/UL 62368-1, IEC/EN/62477-1, EN/60204-1,
• klasy A emisji harmonicznych prądu wg IEC/EN 61000-3-2.

Izolacja galwaniczna między wejściem a wyjściem wynosi 4 kV AC, między wejściem a masą oraz wyjściem a masą - po 1,5 kV AC. Stopień ochrony obudowy to IP20; klasa ochronności elektrycznej - I (wymaga podłączenia przewodu ochronnego PE).

MTBF przekracza 500 000 godzinwg Telcordia SR332 przy obciążeniu nominalnym i temperaturze otoczenia 25°C. Szacowany czas eksploatacji kondensatorów to minimum 10 lat.

Tryby pracy rozszerzonej

Zasilacz obsługuje kilka konfiguracji systemowych:

Dla trybów redundantnego i równoległego Delta oferuje dedykowane moduły serii DRR.
