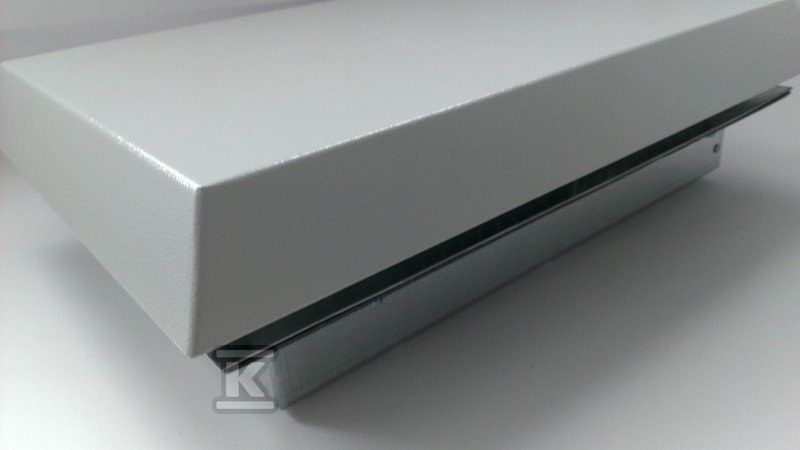

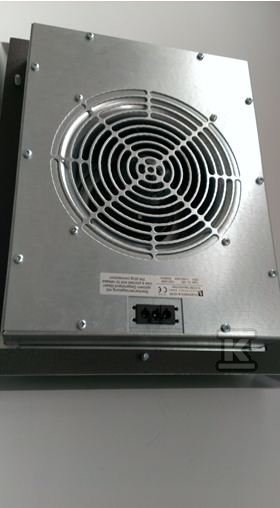

Wentylator dachowy DL420 690m3/h

Optymalna wentylacja szaf sterowniczych i rozdzielnic

Ten model wentylatora dachowego, o wymiarach 420 mm szerokości i 340 mm wysokości, został zaprojektowany z myślą o zapewnieniu efektywnego przepływu powietrza w zamkniętych obudowach elektrycznych. Dzięki wolnemu przepływowi powietrza na poziomie 690 m3/h, urządzenie skutecznie odprowadza ciepło generowane przez komponenty elektroniczne, co jest kluczowe dla utrzymania stabilnej pracy instalacji. Niski profil konstrukcji (tylko 108 mm głębokości) pozwala na montaż w miejscach, gdzie przestrzeń nad szafą jest ograniczona, a jednocześnie nie zakłóca estetyki dachu lub pokrycia.

Konstrukcja i warunki pracy

Obudowa wykonana jest z blachy stalowej, co gwarantuje odporność na uszkodzenia mechaniczne podczas transportu i montażu. Powierzchnia została pomalowana proszkowo w kolorze szarym (RAL 7035), co zapewnia dobrą estetykę i odporność na korozję w typowych warunkach atmosferycznych. Urządzenie pracuje na napięciu 230 V AC (50 Hz), co ułatwia jego podłączenie do standardowych sieci zasilania bez konieczności stosowania dodatkowych transformatorów.

Warto zwrócić uwagę na zakres temperatur pracy, który wynosi od -10°C do +60°C. Oznacza to, że wentylator może być montowany zarówno wewnątrz hal produkcyjnych, jak i w pomieszczeniach nieogrzewanych, gdzie temperatury mogą spadać poniżej zera. Poziom hałasu generowany podczas pracy mieści się w granicach 73–76 dB(A), co jest wartością akceptowalną dla większości zastosowań przemysłowych, choć przy montażu w pobliżu stanowisk pracy warto uwzględnić ten czynnik przy planowaniu układu wentylacji.

Montaż i zastosowanie praktyczne

Proces instalacji opiera się na klasycznym mocowaniu śrubowym. Wymaga to przygotowania otworu montażowego o wymiarach 345 x 265 mm. Taki sposób mocowania zapewnia sztywność połączenia i eliminuje ryzyko drgań obudowy podczas długotrwałej pracy silnika. Wentylator nie posiada wbudowanego filtra, co oznacza, że w środowiskach o dużej zawartości pyłu lub zanieczyszczeń należy zadbać o dodatkowe zabezpieczenie ssawki lub zastosować go w czystszych strefach technologicznych.

Dostępność wersji EMC oraz IP54 (w zależności od konkretnej konfiguracji zamówienia) pozwala na elastyczne dopasowanie urządzenia do wymagań norm bezpieczeństwa i kompatybilności elektromagnetycznej. Dzięki temu model ten sprawdza się idealnie jako element systemu chłodzenia dla:

• Szaf sterowniczych automatyki przemysłowej
• Rozdzielnicy niskiego napięcia
• Obudów urządzeń telekomunikacyjnych
• Systemów zasilania awaryjnego (UPS)

Przy planowaniu instalacji kluczowe jest uwzględnienie kilku podstawowych danych: wentylator osiąga przepływ wolny 690 m3/h przy napięciu 230 V AC. Wymiary zewnętrzne to 420 x 340 x 108 mm, a wymagany otwór montażowy to 345 x 265 mm. Urządzenie pracuje w zakresie temperatur od -10°C do +60°C, a poziom hałasu nie przekracza 76 dB(A). Obudowa utrzymana jest w kolorze szarym (RAL 7035).

Urządzenie jest gotowe do natychmiastowego montażu po wywierceniu odpowiedniego otworu i przymocowaniu śrubami. Jego prosta konstrukcja minimalizuje ryzyko awarii mechanicznych, a stalowa obudowa zapewnia długą żywotność nawet przy intensywnym cyklu pracy wentylatora.
