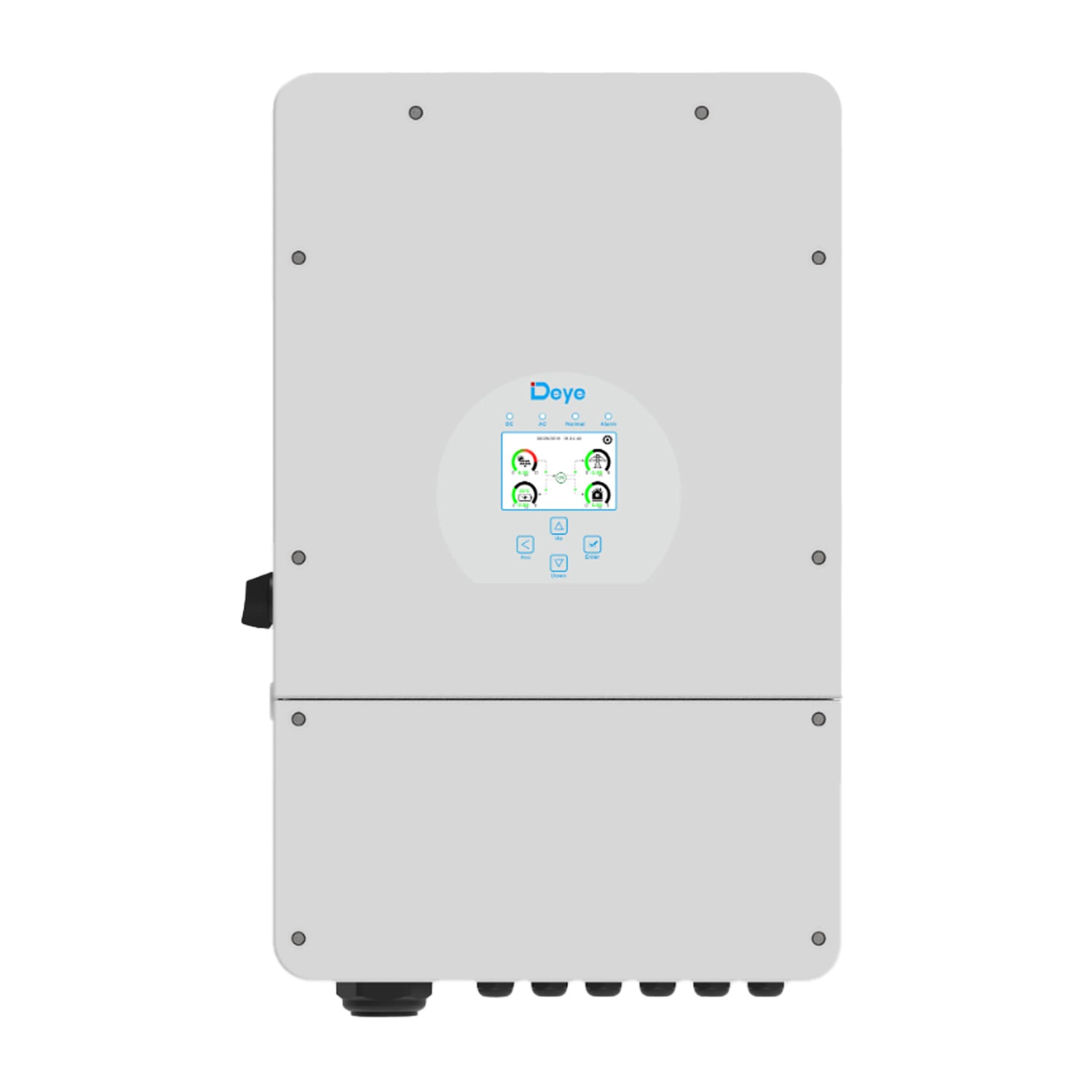

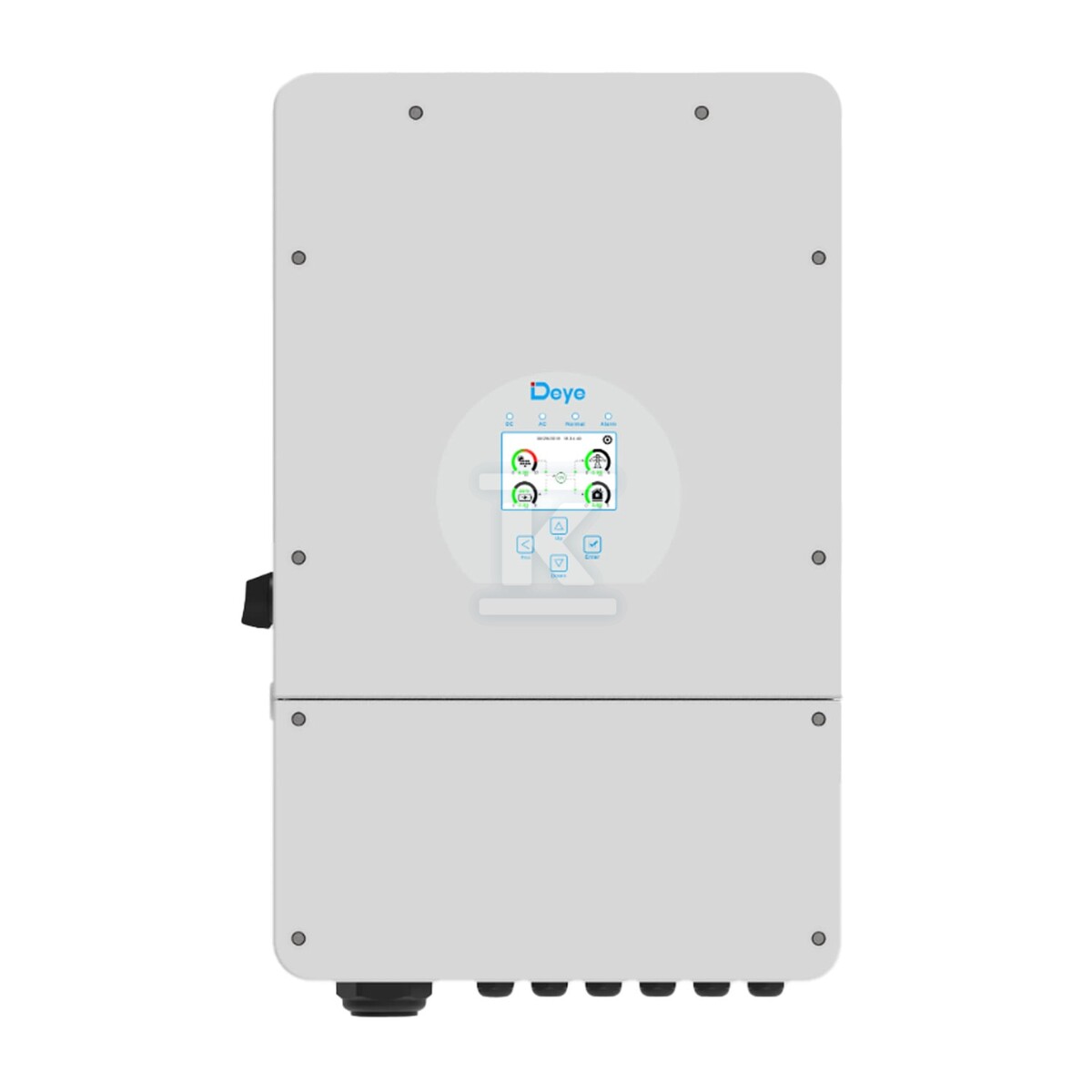

Falownik hybrydowy jednofazowy DEYE 12KW SUN-12K-SG02LP1-EU, 3MPPT, rozłącznik DC, ograniczniki przepięć F20GW4

Zaawansowane zarządzanie energią w jednofazowej instalacji fotowoltaicznej

Hybrydowy falownik jednofazowy o mocy 12 kW stanowi centralny element nowoczesnych systemów fotowoltaicznych z magazynowaniem energii. Urządzenie obsługuje trzy niezależne trackery MPPT, co pozwala na elastyczną konfigurację stringów - każdy z nich przyjmuje do 26 A prądu wejściowego, a sumaryczna moc paneli PV może sięgać 18 kW. Zakres napięcia MPPT wynoszący 150-425 V zapewnia kompatybilność z szeroką gamą modułów dostępnych na rynku.

Konwersja energii odbywa się z europejską sprawnością na poziomie 96,5% (maksymalna sięga 97,6%, a MPPT przekracza 99%) - oznacza to minimalne straty nawet przy zmiennych warunkach nasłonecznienia. Topologia beztransformatorowa obniża masę urządzenia i eliminuje jeden ze źródeł potencjalnych awarii.

Magazynowanie energii i elastyczne tryby pracy

Falownik współpracuje z bateriami kwasowo-ołowiowymi oraz litowo-jonowymi o napięciu roboczym 40-60 V. Maksymalny prąd ładowania i rozładowania wynosi 250 A, co pozwala na szybkie gromadzenie nadwyżek produkowanej energii i ich późniejsze wykorzystanie - np. w szczytowych godzinach zużycia lub podczas przerw w dostawie sieciowej. Strategia ładowania dla akumulatorów Li-ion dostosowuje się do sygnałów z systemu BMS.

Użytkownik ma do dyspozycji sześć konfigurowalnych okresów ładowania i rozładowania w ciągu doby - dzięki temu można precyzyjnie zaplanować przepływ energii między instalacją PV, magazynem a siecią lub odbiornikami.

Urządzenie obsługuje tryb wyspowy (off-grid), co umożliwia zasilanie domu lub obiektu niezależnie od sieci elektroenergetycznej - przydatne w rejonach o niestabilnym zasilaniu lub jako zabezpieczenie przed awariami. Moc szczytowa w tym trybie wynosi dwukrotność mocy znamionowej przez 10 sekund, co pozwala na rozruch silników i urządzeń o wysokim prądzie załączenia.

Do 16 jednostek można połączyć równolegle zarówno w konfiguracji on-grid, jak i off-grid, tworząc instalację o znacznie większej mocy - rozwiązanie skierowane do farm fotowoltaicznych, budynków komercyjnych lub zespołów mieszkalnych.

Istotną funkcją jest możliwość współpracy z agregatami prądotwórczymi diesla. W przypadku rozładowania baterii lub długotrwałego deficytu energetycznego falownik może sterować uruchomieniem generatora diesla i wykorzystywać jego moc do ładowania akumulatorów lub bezpośredniego zasilania odbiorników - funkcja szczególnie ceniona tam, gdzie wymagana jest pełna autonomia energetyczna.

Zabezpieczenia elektryczne

Na pokładzie znajdują się wbudowane ograniczniki przepięć typu II po stronie DC oraz AC - nie trzeba dokupować zewnętrznych SPD dla podstawowej ochrony przed burzami i skokami napięcia. Lista zintegrowanych zabezpieczeń obejmuje również:

• ochronę przed odwrotnym podłączeniem biegunów DC,
• zabezpieczenie przed nadprądowe AC,
• monitoring składowej stałej prądu,
• monitoring uziemienia i prądów upływowych (RCD),
• termiczną ochronę urządzenia,
• opcjonalne przerywanie łuku elektrycznego (AFCI).

Stopień ochrony obudowy IP65 pozwala na montaż na zewnątrz budynku bez dodatkowej osłony - falownik pracuje w temperaturach od -40 do +60°C, przy wilgotności sięgającej 100% i na wysokościach do 2000 m n.p.m. Hałas wentylatorów nie przekracza 45 dB, więc urządzenie nie zakłóca spokoju nawet przy montażu blisko strefy livingowej.

Komunikacja i specyfikacja techniczna

Interfejs komunikacyjny bazuje na RS485/RS232/CAN - umożliwia integrację z systemami zarządzania budynkiem (BMS), licznikami dwukierunkowymi oraz platformami telemetrycznymi producenta. Opcjonalne moduły rozszerzeń pozwalają na monitoring przez GPRS/Wi-Fi/Bluetooth/LAN/komórkową sieć 4G - użytkownik śledzi parametry pracy instalacji w czasie rzeczywistym z poziomu aplikacji mobilnej. Kolorowy dotykowy wyświetlacz LCD zapewnia dostęp do kluczowych danych lokalnie - bez konieczności logowania do chmury.

Falownik spełnia wymogi europejskich norm sieciowych: VDE4105, EN50549-1, CEI 0 21 oraz międzynarodowych standardów bezpieczeństwa (IEC/EN 62109-1/2) i kompatybilności elektromagnetycznej (IEC/EN 61000-6-1/2/3/4) - instalacja przejdzie procedurę przyłączenia do sieci operatora w większości krajów europejskich.

Obudowa o wymiarach 420 × 670 × 233 mm przeznaczona jest do montażu ściennego. Waga mieści się w zakresie około 35-43 kg - przy montażu należy uwzględnić nośność powierzchni mocującej.
