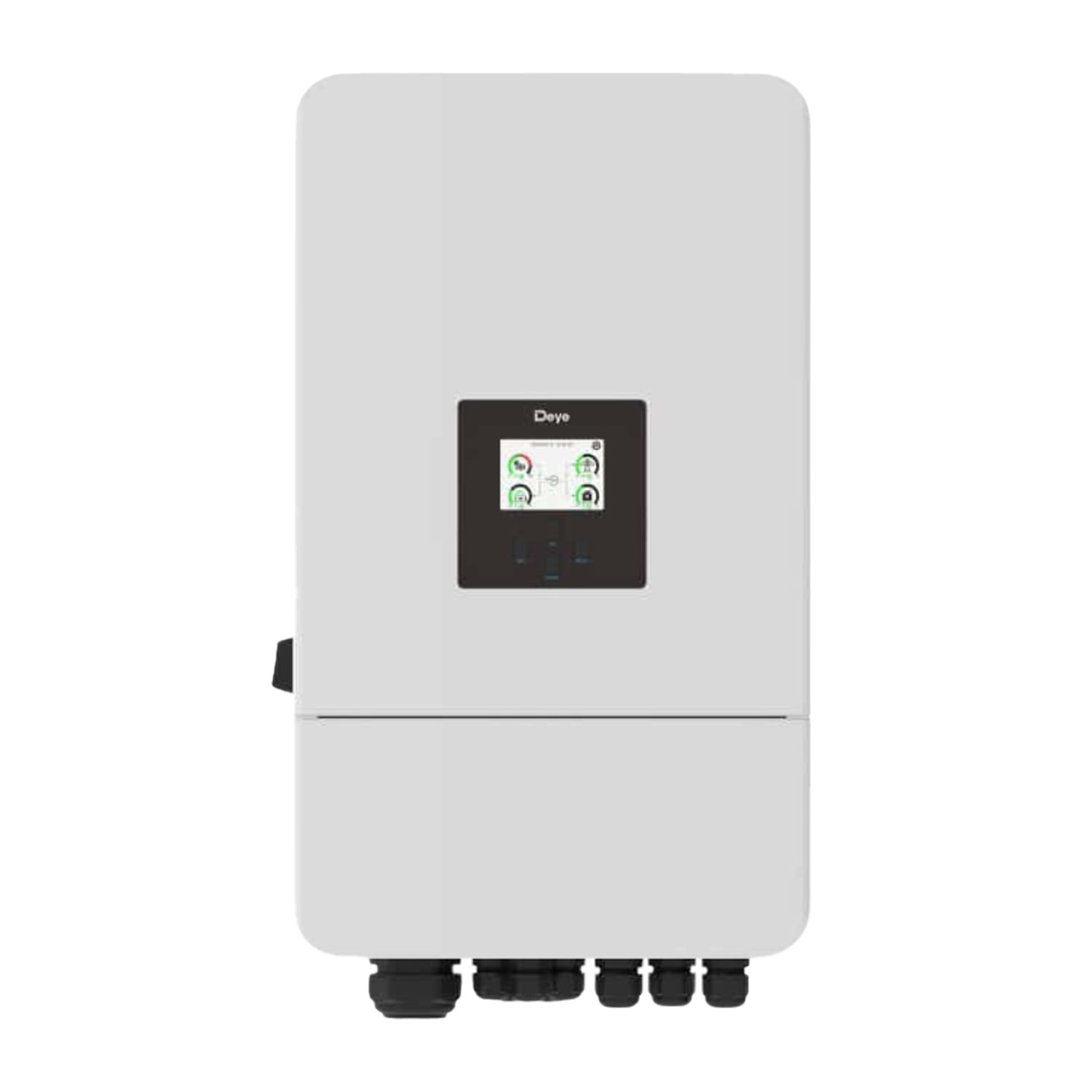

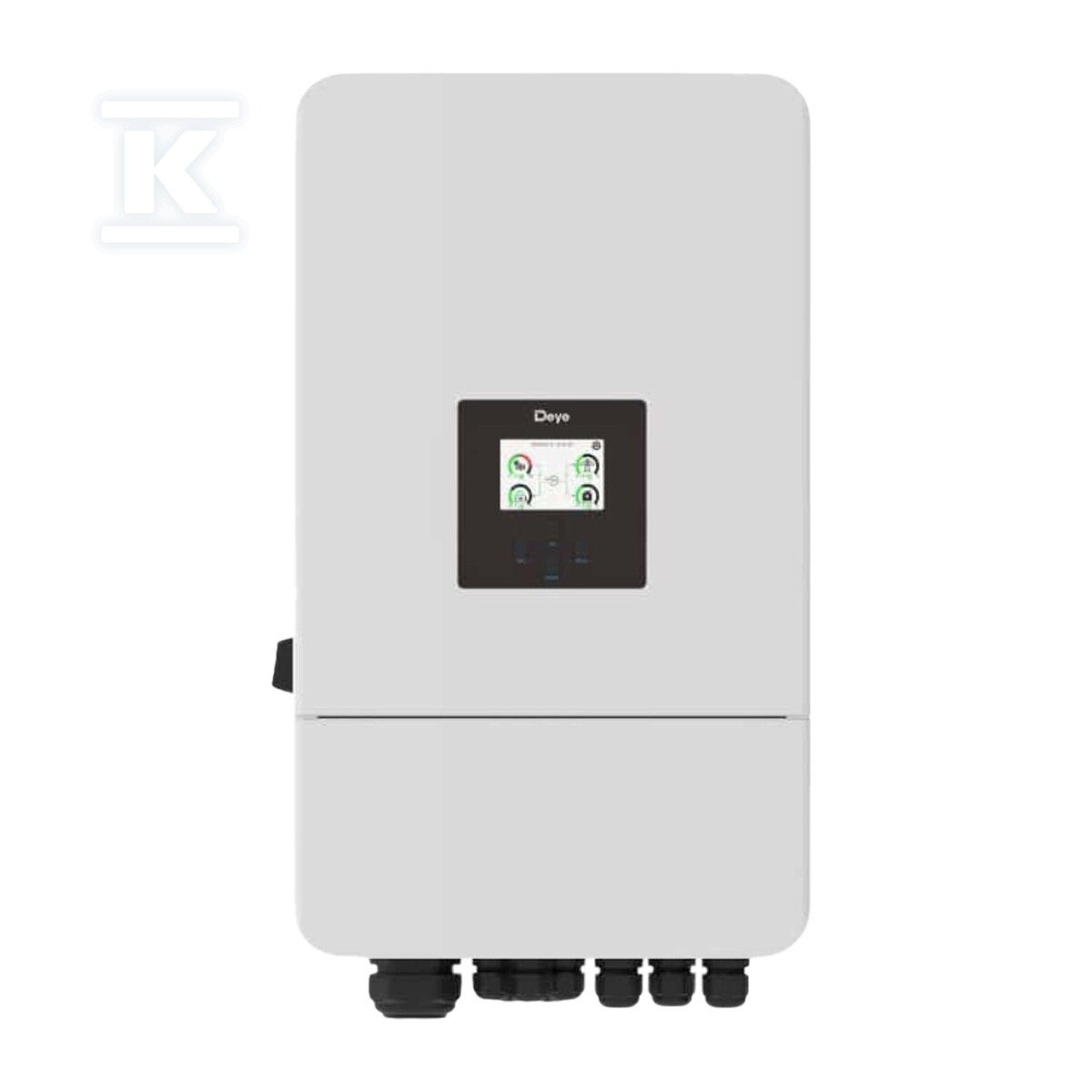

Falownik hybrydowy trójfazowy DEYE 10KW SUN-10K-SG05LP3-EU, 2MPPT, rozłącznik DC, ograniczniki przepięć F20GZ2-1

Elastyczne zarządzanie energią w instalacjach fotowoltaicznych

Trójfazowy falownik hybrydowy DEYE o mocy znamionowej 10 kW stanowi kompletne rozwiązanie do budowy nowoczesnych systemów PV z magazynowaniem energii. Urządzenie obsługuje jednocześnie pracę sieciową (on-grid) i wyspową (off-grid), co pozwala na pełną kontrolę nad przepływem energii - od produkcji z paneli słonecznych, przez magazynowanie w akumulatorach, po zasilanie odbiorników w budynku.

Konstrukcja oparta na niskonapięciowych akumulatorach 48V (ołowiowo-kwasowych lub litowo-jonowych) umożliwia ładowanie i rozładowywanie prądem do 210 A. Strategia ładowania dla baterii Li-ion dostosowuje się automatycznie do BMS, co eliminuje konieczność ręcznej konfiguracji i zmniejsza ryzyko błędów przy uruchomieniu.

Parametry pracy i sprawność

Dwa niezależne trackery MPPT obsługują zakres napięć 200-650 V, co zapewnia optymalny punkt pracy nawet przy częściowym zacienieniu lub różnej orientacji stringów. Na każdy tracker przypada jeden string, a maksymalna moc wejściowa paneli może sięgać 15 kW - daje to rezerwę przy rozbudowie instalacji.

Maksymalna sprawność sięga 97,6%, sprawność europejska wynosi 97,0%, a skuteczność MPPT przekracza 99%. W trybie off-grid urządzenie jest w stanie dostarczyć dwukrotność mocy znamionowej przez 10 sekund, co pozwala na rozruch silników i innych urządzeń o wysokim prądzie rozruchowym.

Istotną cechą jest 100% niezbalansowane wyjście na każdej fazie - do 50% mocy znamionowej może być dostarczone na jednej fazie. To rozwiązanie sprawdza się w budynkach z nierównomiernym obciążeniem fazowym, np. przy pompach ciepła, klimatyzacji czy ładowarkach pojazdów elektrycznych.

Skalowalność i rozbudowa systemu

Falownik obsługuje pracę równoległą - do 10 jednostek można połączyć zarówno w trybie on-grid, jak i off-grid. Przy większych instalacjach lub rosnącym zapotrzebowaniu nie trzeba wymieniać całego urządzenia; wystarczy dodać kolejną jednostkę i skonfigurować ją jako slave.

Funkcja AC couple umożliwia dołączenie magazynu energii do istniejącej instalacji fotowoltaicznej bez ingerencji w dotychczasowy falownik stringowy - przydatne przy modernizacjach starszych systemów PV.

Użytkownik ma do dyspozycji 6 przedziałów czasowych ładowania i rozładowywania akumulatora oraz tryb zasilania awaryjnego z generatora diesla. Dzięki temu można zaprogramować optymalny harmonogram wykorzystania taniej energii zmagazynowanej nocą lub w godzinach pozaszczytowych.

Komunikacja, zabezpieczenia elektryczne i warunki pracy

Komunikacja odbywa się przez interfejsy RS485/RS232/CAN. Opcjonalne moduły rozszerzeń pozwalają na zdalny monitoring przez sieć LAN oraz technologie bezprzewodowe - GPRS, WiFi, Bluetooth lub LTE/4G. Konfiguracja i podgląd parametrów pracy są dostępne z poziomu aplikacji mobilnej.

Obudowa o klasie ochrony IP65 umożliwia montaż na zewnątrz budynku (w miejscu osłoniętym przed bezpośrednim opadem). Zakres temperatur pracy wynosi od -40°C do +60°C, przy czym powyżej +45°C następuje automatyczna redukcja mocy (derating). Hałas wentylatorów nie przekracza 55 dB.

Na pokładzie znajdują się: rozłącznik DC, ograniczniki przepięć typu II po stronie DC oraz AC, monitorowanie impedancji izolacji, wykrywanie prądu upływu i składowej stałej, zabezpieczenie przed pracą wyspową (anti-islanding), wykrywanie zwarcia doziemnego, termiczne zabezpieczenie nadprądowe wyjścia AC oraz RCD do wykrywania prądu resztkowego.

Urządzenie spełnia wymagania norm europejskich regulujących przyłączenie do sieci elektroenergetycznej - między innymi VDE-AR-N 4105, EN 50549, CEI 0-21 oraz IEC 62109 dotyczące bezpieczeństwa i kompatybilności elektromagnetycznej.
