Moduł sterujący - DEYE - BOS-G-PDU-2 F11D61-2

Inteligentny kontroler klastra dla wysokonapięciowych magazynów energii

Moduł sterujący BOS-G-PDU-2 pełni rolę centralnego "mózgu" całego systemu magazynowania energii Deye BOS-G. Jednostka zarządza pracą od 5 do nawet 16 modułów bateryjnych BOS-G-Pack5.1 (każdy o pojemności 5,12 kWh), tworząc wysokonapięciowe banki energii o sumarycznej pojemności sięgającej ponad 80 kWh. Skalowalność tego rozwiązania pozwala dopasować wielkość magazynu do potrzeb zarówno większych gospodarstw domowych, jak i obiektów komercyjnych.

Praca w zakresie napięć od 200 do nawet 1000 Vdc odróżnia ten kontroler od niskonapięciowych odpowiedników - wysokonapięciowa architektura pozwala na znacznie niższe straty energii podczas konwersji DC-DC, co przekłada się na lepszą efektywność całego systemu fotowoltaicznego i szybszy zwrot z inwestycji.

Wydajność prądowa i możliwości systemowe

Kontroler obsługuje nominalny prąd ładowania i rozładowania na poziomie 100 A, z możliwością chwilowego zwiększenia obciążenia do 120 A. Ta charakterystyka czyni go odpowiednim wyborem dla instalacji wymagających szybkiego poboru lub oddawania dużych porcji energii - np. przy jednoczesnym zasilaniu wielu urządzeń o wysokim poborze mocy lub podczas szybkiego ładowania z paneli fotowoltaicznych.

Znamionowe wejście DC wynoszące 12±2% V / 4,15 A zapewnia stabilne zasilanie samego kontrolera niezależnie od stanu naładowania klastra bateryjnego.

Komunikacja i integracja z inwerterami

Moduł wyposażono w interfejsy komunikacyjne CAN oraz RS485, które umożliwiają płynną współpracę z trójfazowymi inwerterami hybrydowymi marki Deye z serii SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU. Kontroler automatycznie zarządza cyklami ładowania i rozładowania, wyrównuje napięcie oraz prąd na całym stringu bateryjnym, a także monitoruje parametry pracy każdego modułu.

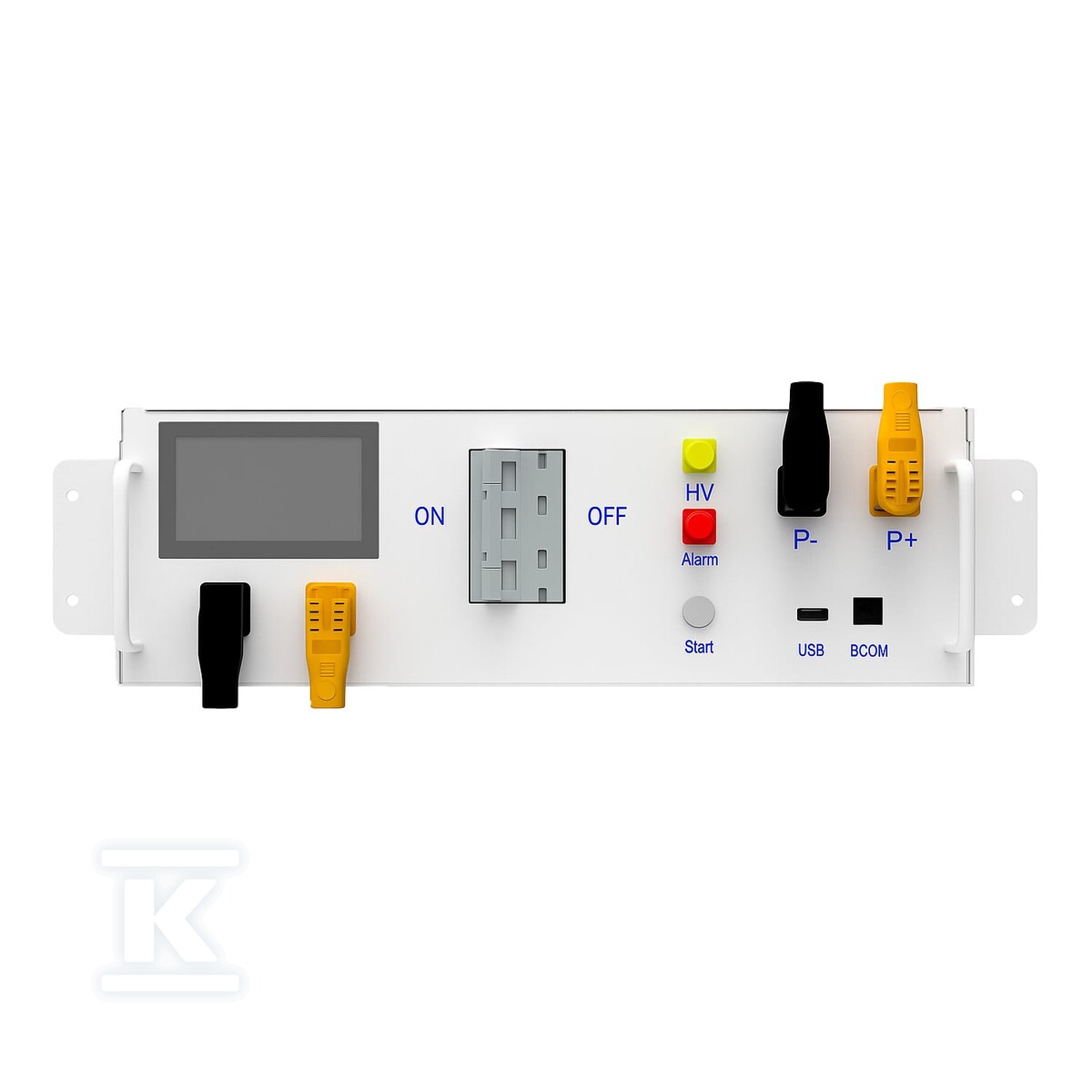

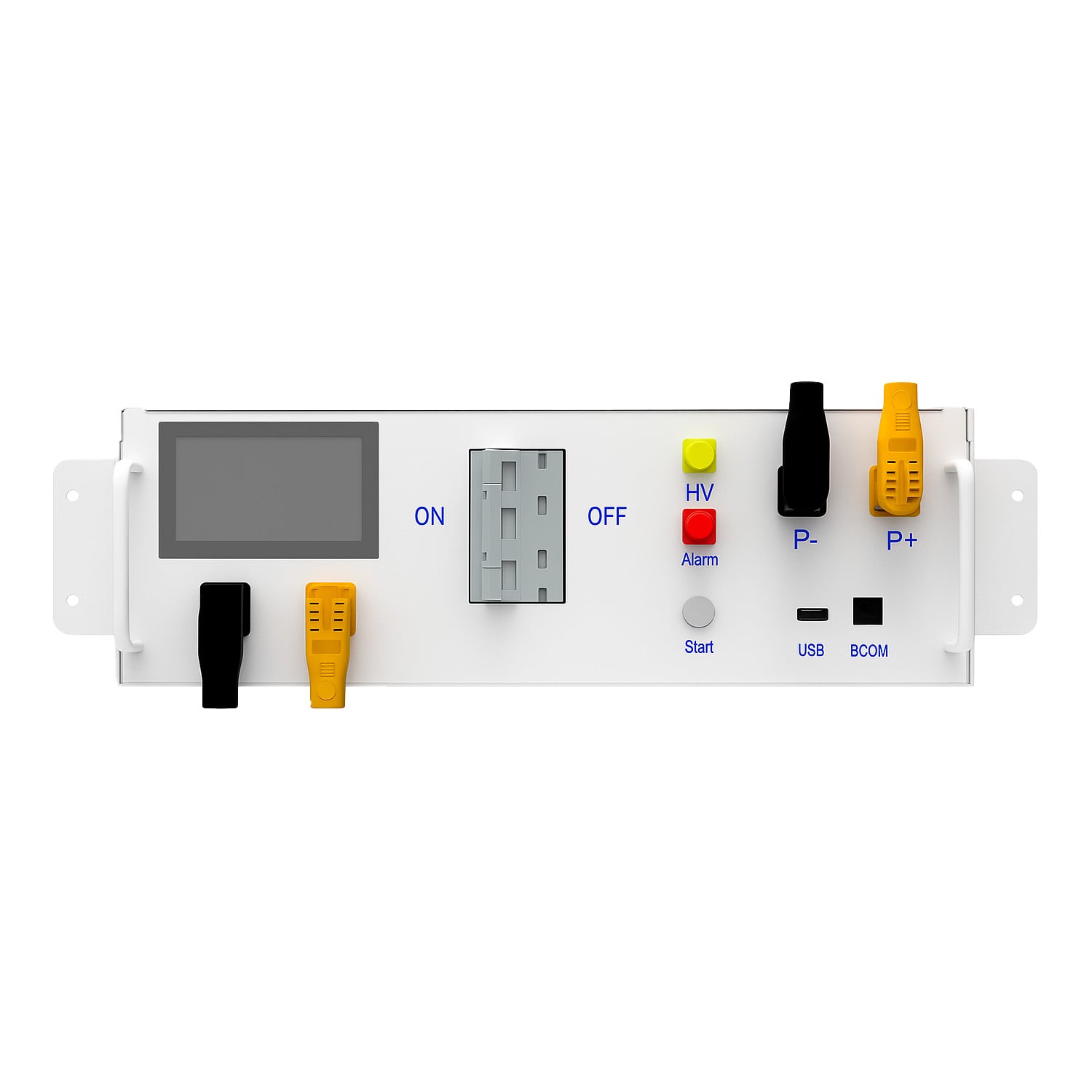

Na przednim panelu znajduje się wyświetlacz LED ze wskaźnikami statusu - użytkownik lub instalator może w każdej chwili zweryfikować stan naładowania (SOC) oraz ewentualne błędy systemowe bez konieczności podłączania się do aplikacji.

Bezpieczeństwo, warunki pracy i wyposażenie

Kontroler dysponuje zintegrowanymi systemami ochrony przed przeciążeniem, przepięciem oraz zwarciem. Zakres temperatur pracy wynoszący od -20°C do +65°C gwarantuje ciągłość działania nawet w trudnych warunkach atmosferycznych - istotna cecha dla instalacji zewnętrznych lub pomieszczeń bez stałej klimatyzacji. Obudowa zapewnia stopień ochrony IP20, typowy dla urządzeń montowanych wewnątrz szaf lub pomieszczeń technicznych.

W zestawie znajduje się solidna podstawa montażowa oraz komplet okablowania obejmujący rezystor końcowy 120 ? do prawidłowej terminacji magistrali, kable komunikacyjne 250 mm i 1000 mm między szafami bateryjnymi, kable zasilające o długościach 140 mm, 200 mm, 2,1 m oraz 1000 mm, dedykowane kable EPCable2.0 i ENCable2.0 (po 2 m) do podłączenia bieguna dodatniego i ujemnego zewnętrznego PCS oraz przewód uziemiający 140 mm. Producent udziela na kontroler 10 lat gwarancji.
