Moduł do łączenia kabli 6A ekran. bezn. slim DN-93912
Profesjonalne łączenie i przedłużanie kabli sieciowych Cat 6 A w terenie
Moduł do łączenia kabli Cat 6 A ekranowany beznarzędziowy slim to rozwiązanie do szybkiego łączenia lub naprawy trasy skrętki w instalacjach instalacyjnych i polowych. Przeznaczony jest do pracy z żyłami AWG 26/7 do 22/1, zarówno drut pełny jak i skrętka, w tym surowymi kablami patchowymi. Dzięki metalowej obudowie z metalową nakrętką i zintegrowanemu systemowi mocowania oraz odciążania kabli sprawdza się przy montażu w serwerowni, rozbudowie istniejących linii Ethernet podczas prac konwersyjnych oraz przy naprawie odcinków w terenie. Obsługuje transmisję 10GBase-T w paśmie 500 MHz i zasilanie PoE, PoE+, 4PPoE+ oraz PoE++ zgodnie z IEEE 802.3af, 3at i 3bt. Producent deklaruje 25 letnią gwarancję systemową.
Budowa i ekranowanie 360°

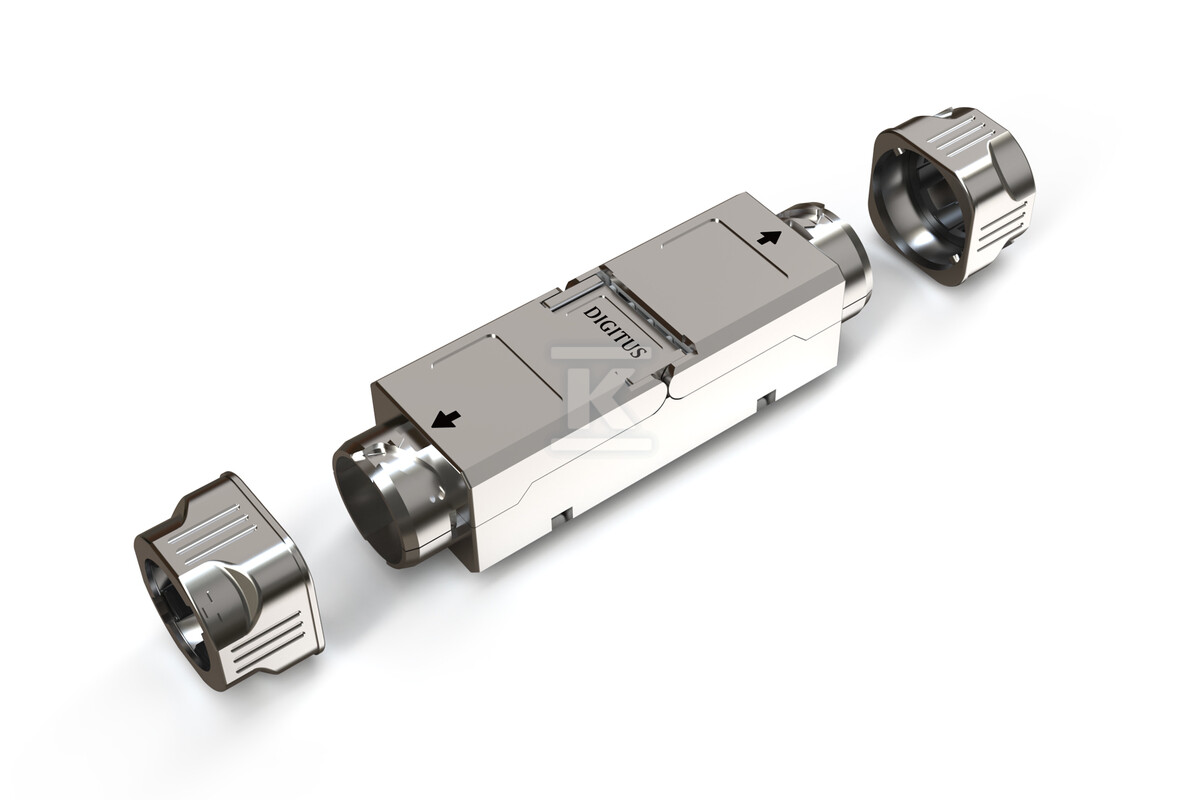

Obudowa wykonana jest z cynkowego odlewu ciśnieniowego niklowanego, co w połączeniu z metalową nakrętką zapewnia stabilne odciążenie mechaniczne i pełne ekranowanie. Styk ekranowany 360° ogranicza emisję i zakłócenia w środowiskach z dużym zagęszczeniem kabli. Kontakty wykonano z brązu fosforowego z powłoką nikiel, pozłacaną 0,5 µm, co przekłada się na pewny kontakt elektryczny przy wielokrotnym wpięciu.

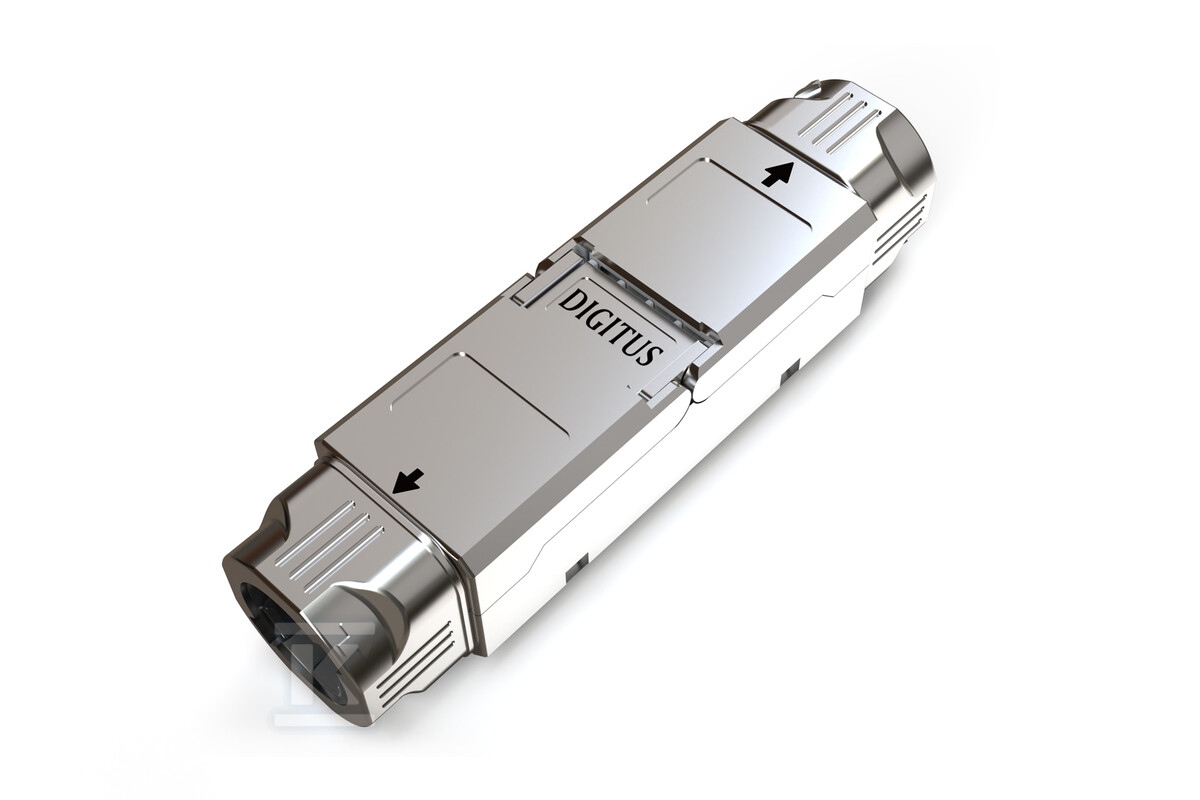

Konstrukcja slim ma wymiary ok. 70 x 15 x 14 mm i kolor srebro, dzięki czemu mieści się w ciasnych rozdzielnicach i kanałach. Odciążenie realizowane jest przykręcaną nakrętką, a menedżer wiązek ułatwia uporządkowanie żył przed zaciskiem. Całość waży ok. 0,15 kg, co ułatwia pracę w terenie.
- pełne ekranowanie metalową obudową i nakrętką
- styk ekranowany 360° dla ciągłości ekranu
- odciążenie kabla przykręcaną nakrętką
- smukła forma ułatwiająca montaż w ograniczonej przestrzeni
Montaż bez narzędzi i obsługa różnych typów przewodów

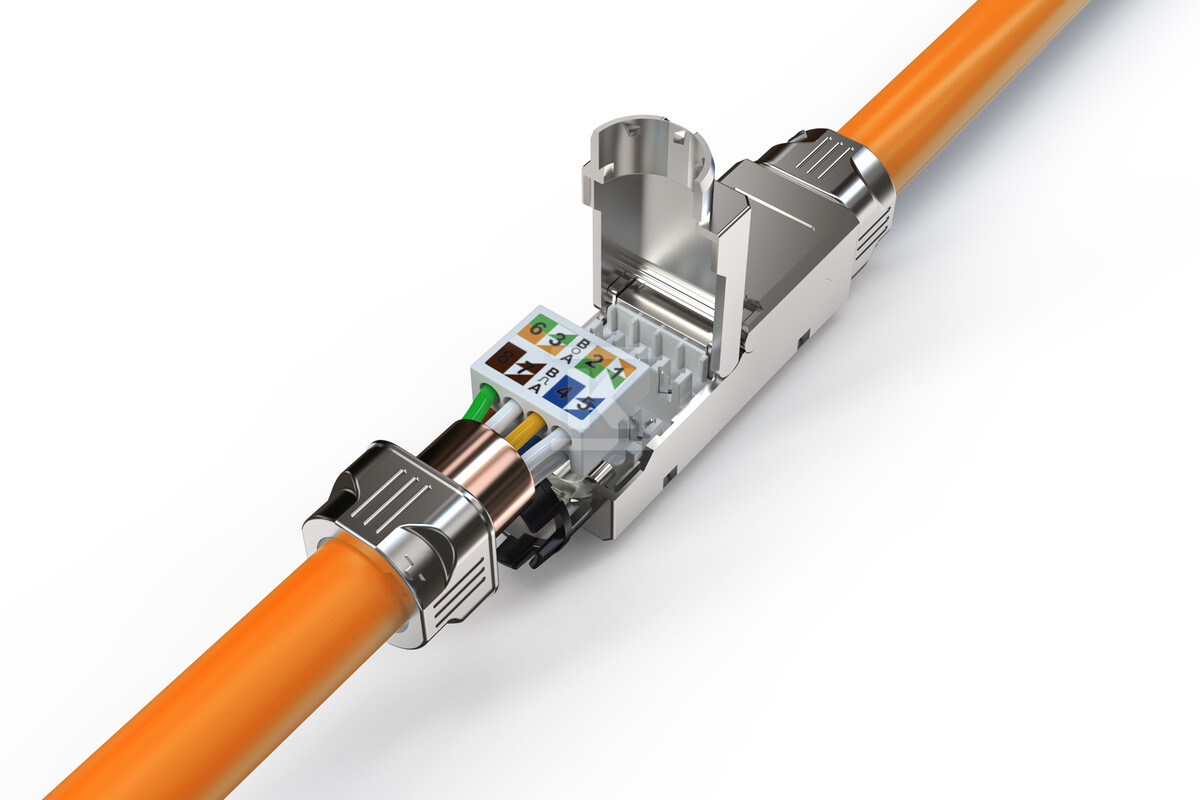

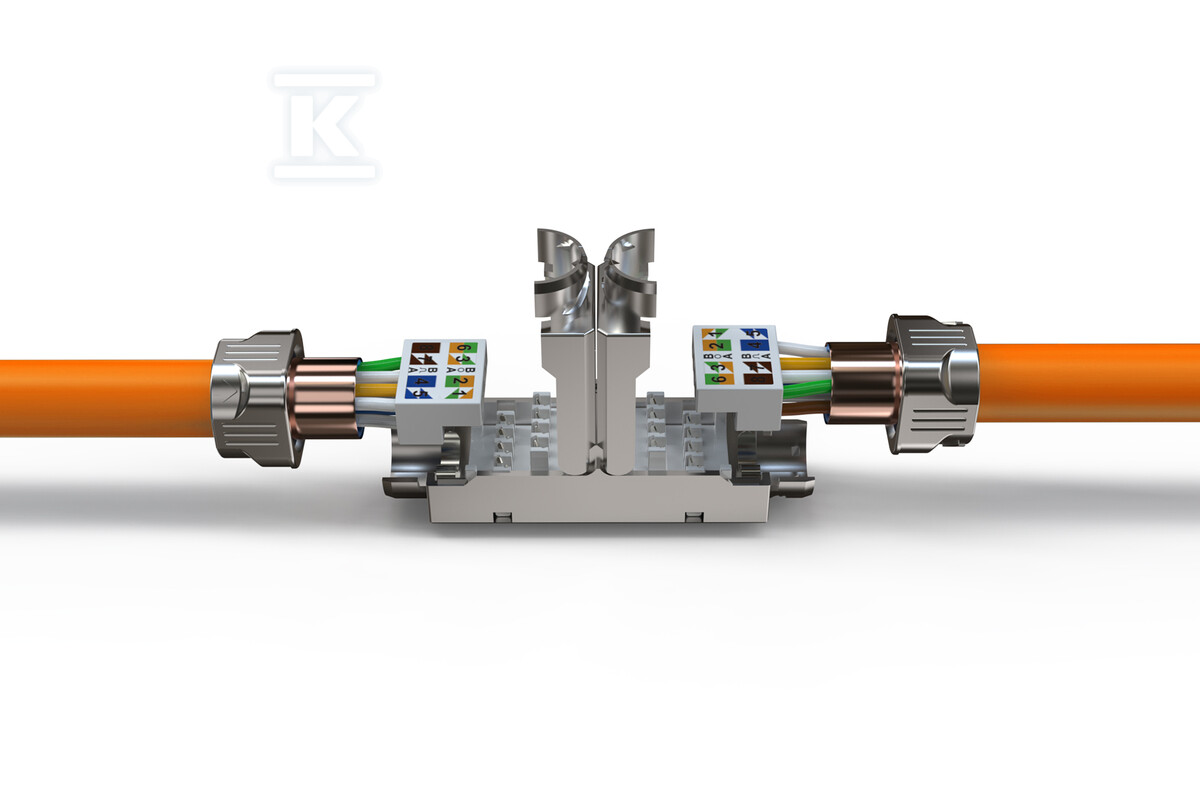

Przyłączanie odbywa się bez użycia specjalnych narzędzi, przy użyciu zacisków przemieszczenia izolacji LSA i menedżera drutu. Oznaczenia kolorystyczne zgodne z EIA/TIA 568 A i B pozwalają na szybkie i bezbłędne wpinanie żył. Moduł akceptuje przewody stałe instalacyjne oraz skręcane, co umożliwia łączenie kabli patchowych z instalacyjnymi.
Zakres średnic miedzianych to AWG 26/7 do 22/1, czyli ok. 0,14 mm2 do 0,35 mm2. Dzięki temu jeden typ modułu pokrywa większość kabli Cat 6 A stosowanych w okablowaniu strukturalnym. Montaż polowy jest możliwy bez demontażu istniejącej infrastruktury, a naprawa uszkodzonego odcinka sprowadza się do docięcia kabla i zacisku LSA.
Wydajność transmisyjna i warunki eksploatacji
Moduł pracuje w kategorii 6 A, 500 MHz, z obsługą 10GBase-T. Spełnia wymagania ISO/IEC 11801 3rd Ed., EN50173-1 oraz IEC 60603-7-51. Znamionowa wytrzymałość elektryczna to 1000 VDC styk/styk i 1500 VDC styk/masa.
Parametry mechaniczne potwierdzają trwałość w użytkowaniu instalacyjnym. Siła wtykania wynosi maksymalnie 30 N zgodnie z IEC 60603-7-5, a siła trzymania między gniazdem a wtyczką to 7,7 kg. Przewidziano ponad 750 cykli wtykania. Zakres temperatur pracy to od -20°C do +70°C zgodnie z ISO/IEC 11801 i ANSI/TIA 568 C.2.
Kompatybilność z PoE, PoE+ i 4PPoE pozwala na zasilanie urządzeń sieciowych przez ten sam kabel, bez dodatkowych przejść. Rozwiązanie sprawdza się zarówno przy łączeniu kabli instalacyjnych, jak i przy szybkiej naprawie lub przedłużeniu trasy w warunkach polowych.
