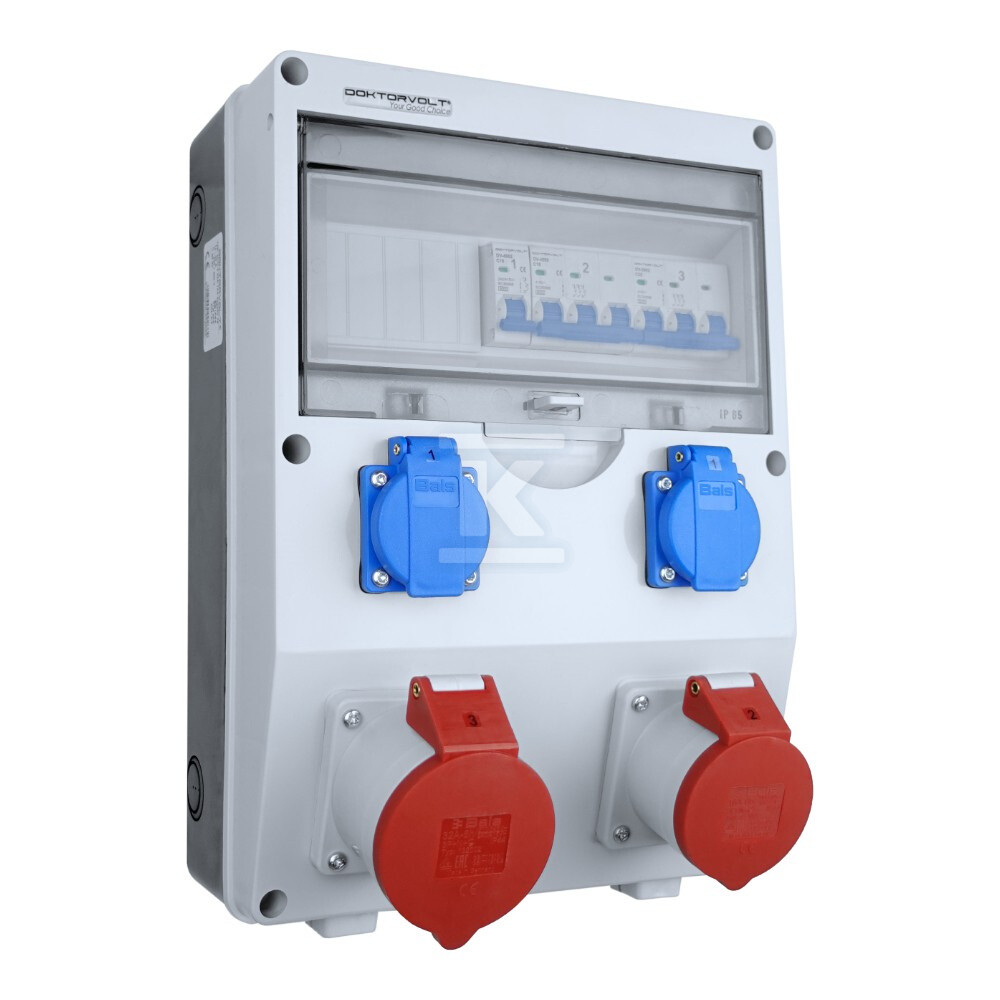

Rozdzielnica budowlana ECO-S 32A 16A 2x230V Schuko gniazda Bals Doktorvolt DV-2619-D

Kompleksowe zasilanie na placu budowy i w warsztacie

Rozdzielnica budowlana ECO-S to kompletne rozwiązanie do dystrybucji energii elektrycznej w warunkach, gdzie liczy się niezawodność i bezpieczeństwo. Urządzenie integruje cztery punkty zasilania o różnych parametrach - od standardowych gniazd domowych po siłowe gniazda przemysłowe - w jednej zwartej obudowie natynkowej. Dzięki temu jedna rozdzielnica zastępuje kilka oddzielnych elementów instalacji, co upraszcza organizację stanowiska pracy i skraca czas przygotowania do działania.

Obudowa i ochrona przed warunkami atmosferycznymi

Obudowa wykonana z technopolimeru zapewnia odporność na uderzenia mechaniczne oraz działanie czynników atmosferycznych. Przednia płyta w kolorze szarym RAL 7035 ma podwyższoną odporność na zarysowania i promieniowanie UV, natomiast tylna płyta w kolorze czarnym dodatkowo wzmacnia konstrukcję. Uszczelka z gumy EPDM skutecznie chroni wnętrze przed wilgocią i pyłem - stopień ochrony obudowy to IP44, co oznacza odporność na obiekty większe niż 1 mm oraz zachlapanie wodą z dowolnego kierunku.

Wymiary obudowy z zamontowanymi gniazdami wynoszą 360 × 260 × 165 mm, co pozwala na montaż nawet w ciasnych przestrzeniach - przy ścianach hal magazynowych, w pobliżu maszyn produkcyjnych czy na rusztowaniach. Śruby ze stali nierdzewnej gwarantują trwałość połączeń w warunkach podwyższonej wilgotności. W zestawie znajduje się dławnica kablowa PG-16 umożliwiająca szczelne wprowadzenie przewodów zasilających.

Gniazda i zabezpieczenia nadprądowe

Rozdzielnica wyposażona jest w cztery gniazda o różnych charakterystykach:

Typ	Parametry	Stopień IP
Schuko (typ F)	230 V / 16 A	IP54
Siłowe	400 V / 32 A (5-biegunowe)	IP44
Siłowe	400 V / 16 A (5-biegunowe)	IP44

Dwa niemieckie gniazda Schuko pozwalają na podłączanie standardowych elektronarzędzi i urządzeń biurowych - np. wiertarek, szlifierek kątowych czy oświetlenia roboczego. Wyższy stopień IP54 oznacza pyłoszczelność oraz ochronę przed strumieniem wody. Gniazda siłowe w systemie Quick-Connect umożliwiają szybkie podłączanie przemysłowych maszyn i sprzętu spawalniczego bez konieczności stosowania dodatkowych adapterów.

Gniazda 230 V chronione są przez wyłącznik jednobiegunowy C16, natomiast każde gniazdo siłowe ma dedykowane zabezpieczenie trójbiegunowe - C16 dla gniazda 16 A i C32 dla gniazda 32 A. Wszystkie wyłączniki pracują z prądem znamionowym zwarciowym do 6 kA.

Normy, certyfikaty i gotowość do pracy

Produkcja odbywa się w systemie zarządzania certyfikowanym przez TÜV SÜD według normy ISO 9001:2015, co potwierdza powtarzalną jakość procesów montażowych. Rozdzielnica spełnia wymagania norm IEC 61439 dotyczące tablic rozdzielczych fabrycznie zmontowanych oraz dyrektywy niskonapięciowej CE.

Szyna łączeniowa 3F / 7M / 12 mm2 umożliwia prawidłowe rozłożenie obciążenia między fazy przy pełnym obciążeniu prądowym do 64 A. Okablowanie wykonane linkami H07V-K o przekrojach 2,5-4 mm2 spełnia normę CPR i dyrektywę RoHS - przewody są odporne na temperaturę i starzenie izolacji.

Całość jest dostarczana jako kompletne urządzenie gotowe do podłączenia - wystarczy doprowadzić przewód zasilający do dławnicy PG-16 i podłączyć do szyny głównej.
