Rozdzielnica budowlana GR-S/FI 16x230V gniazda Schuko Mennekes Doktorvolt® 9078 DV-9078-D

Mobilne zasilanie na placu budowy - kompletny układ rozdzielczy

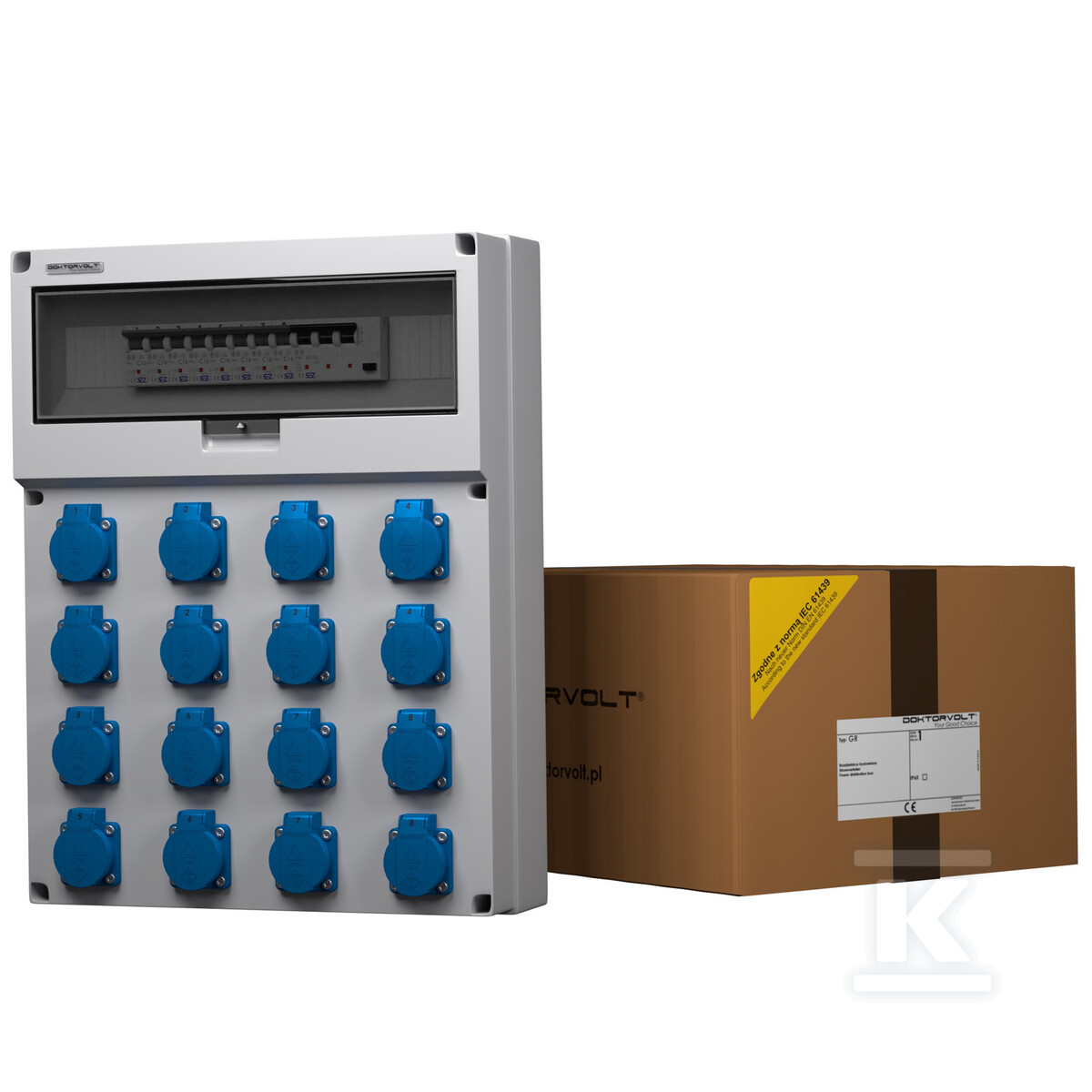

Rozdzielnica budowlana GR-S/FI SKH to gotowe do podłączenia urządzenie dystrybucyjne przeznaczone do tymczasowego zasilania elektrycznego w miejscach bez stałej infrastruktury. Wyposażona w szesnaście gniazd jednofazowych marki Mennekes opartych na niemieckim systemie Schuko (2P+E), umożliwia jednoczesne podłączenie wielu odbiorników - od elektronarzędzi po oświetlenie robocze. Każde gniazdo ma klasę szczelności IP54, co oznacza pyłoszczelność oraz ochronę przed strumieniami wody padającymi pod dowolnym kątem. Dzięki temu rozdzielnica pracuje niezawodnie nawet w deszczowych warunkach na otwartym terenie.

Obudowa przystosowana do trudnych warunków

Urządzenie zamknięto w obudowie natynkowej o wymiarach 400 × 515 × 135 mm, wykonanej z technopolimeru - tworzywa odpornego mechanicznie i neutralnego chemicznie wobec typowych substancji spotykanych na budowie (smary, rozpuszczalniki). Przednia płyta jest szara, tylna czarna; drzwi wykonano z poliwęglanu zachowującego przezroczystość nawet przy intensywnej eksploatacji. Śruby mocujące ze stali nierdzewnej nie korodują w wilgotnym środowisku zewnętrznym.

Szczelność IP54 zapewnia uszczelka obwodowa z gumy EPDM - elastycznego materiału odpornego na promieniowanie UV i starzenie. W komplecie dostarczana jest dławnica kablowa PG-29 umożliwiająca wprowadzenie przewodu zasilającego bez dodatkowych akcesoriów.

Obudowa mieści 19 modułów rozmieszczonych na jednej szynie trójfazowej (12 mm2), co daje wystarczająco dużo przestrzeni na pełną aparaturę rozdzielczą - każde gniazdo ma bowiem dedykowane zabezpieczenie nadprądowe.

Zabezpieczenia - pełna ochrona użytkownika i instalacji

Za bezpieczeństwo odpowiada dwupoziomowy układ:

• Osiem wyłączników nadprądowych C16A / 10 kA (po jednym na parę gniazd) - reagują błyskawicznie na zwarcia i przeciążenia w poszczególnych obwodach, izolując usterkę bez wyłączania całego urządzenia.
• Wyłącznik różnicowoprądowy 40A / 30 mA / 4P - chroni przed porażeniem prądem upływowym (ochrona przed dotykiem pośrednim), wymagana norma dla tymczasowych instalacji budowlanych.

Prąd znamionowy samej rozdzielnicy to 40 A przy napięciu 230/400 V / 50 Hz. Zdolność przetwarzania prądu zwarciowego ICC wynosi ?10 kA, a współczynnik redukcji obciążalności RDF to 0,6 - dane istotne dla projektantów instalacji tymczasowych.

Okablowanie wewnętrzne wykonano linkami sterowniczymi H07V-K: żyła ochronna żółto-zielona oraz robocze czarne mają przekrój 2,5 mm2, a neutralna może być rozbudowana do 6 mm2 dla lepszej wydolności przy obciążeniach bliskich granicznym.

Norma fabryczna IEC 61439 - jakość potwierdzona jednostką zewnętrzną

Producent wdrożył system zarządzania jakością certyfikowany przez TÜV SÜD według normy ISO 9001:2015. Sama rozdzielnica spełnia wymagania normy IEC 61439 (rozdzielnice fabryczne), co oznacza że konstrukcja została zweryfikowana pod kątem wytrzymałości mechanicznej, izolacji elektrycznej oraz skuteczności połączeń - nie tylko „na papierze", lecz poprzez badania typowe prowadzone przez akredytowaną jednostkę. Urządzenie posiada oczywiście deklarację zgodności CE.
