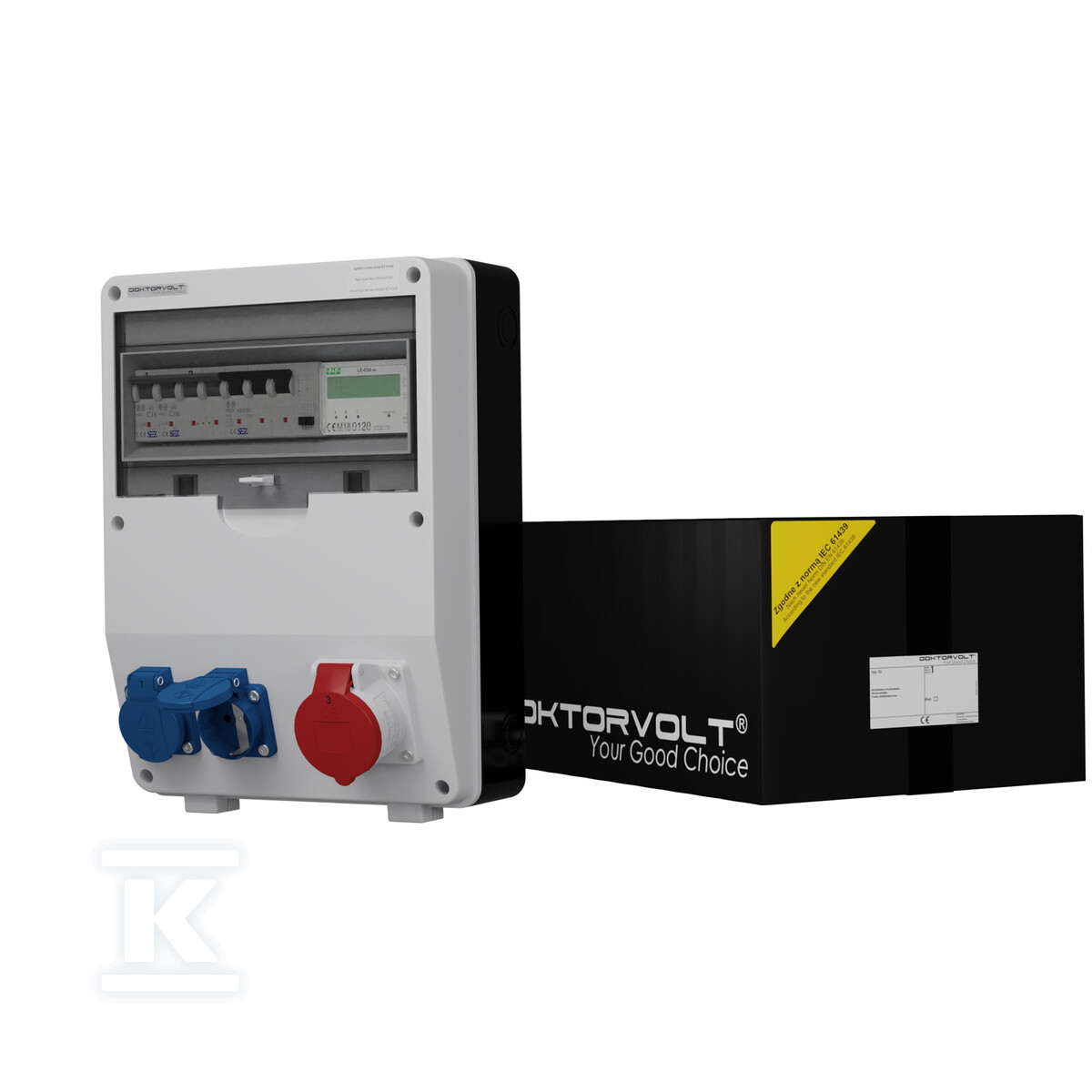

Rozdzielnica budowlana Licznik 3F TD-S/FI 16A 2x230V Schuko Doktorvolt 2510 DV-2510-D

Kompletne rozwiązanie zasilania na placu budowy

Rozdzielnica budowlana TD-S/FI wyróżnia się na tle standardowych rozdzielnic tym, że trafia na stanowisko w pełni skonfigurowana - nie trzeba dobierać ani podłączać żadnych elementów. Wszystkie gniazda, aparatura modułowa i okablowanie są już zamontowane i połączone zgodnie ze schematem elektrycznym. Wystarczy doprowadzić przewód zasilający do dławnicy PG-16 i można zaczynać pracę.

Gniazda i aparatura - co znajdziesz w środku

Obudowa mieści trzy punkty poboru mocy. Dwa gniazda jednofazowe 230V / 16A wykonane w niemieckim systemie Schuko (Mennekes) mają klasę szczelności IP54, więc nadają się do pracy nawet przy wilgoci i pyłach - przydaje się to przy cięciu bloczków czy fugowaniu elewacji pod dachem. Trzecie gniazdo to siłowe CEE typu 1385 Mennekes - 400V / 16A w kolorze czerwonym, o IP44. Takie połączenie pozwala jednocześnie zasilać zarówno drobne elektronarzędzia (wiertarkę, szlifierkę kątową), jak i większe maszyny wymagające zasilania trójfazowego - spawarkę transformatorową czy betoniarkę przemysłową.

Za bezpieczeństwo odpowiadają dwa wyłączniki nadprądowe C16 o zdolności zwarciowej 10 kA: jeden jednobiegunowy chroni obwody Schuko, drugi trójbiegunowy obsługuje gniazdo siłowe. Dodatkowo zamontowano wyłącznik różnicowoprądowy Typ A o parametrach 40A / 30mA, który chroni przed porażeniem przy dotyku pośrednim - czyli w sytuacji awarii izolacji urządzenia podłączonego do rozdzielnicy.

Wbudowany licznik energii LE-02d MID F&F mierzy zużycie prądu w układzie trójfazowym (zakres pomiarowy do 3×5(80)A). MID oznacza certyfikację metrologiczną - odczyt jest prawnie wiążący, co ma znaczenie przy rozliczeniach z dostawcą energii lub kontrahentem na dużych placach budowy.

Obudowa i warunki pracy

Obudowa wykonana jest z technopolimeru - tworzywa odpornego na uderzenia mechaniczne i warunki atmosferyczne. Drzwi zrobiono z poliwęglanu, który zachowuje przezroczystość nawet po latach ekspozycji na UV. Przednia płyta ma kolor szary RAL 7035, tył jest czarny. Śruby mocujące ze stali nierdzewnej nie rdzewieją nawet przy częstym otwieraniu w deszczowych warunkach. Uszczelka z gumy EPDM zapewnia szczelność na poziomie IP44 - chroni przed bryzgami wody i obcymi ciałami >1 mm.

Rozdzielnica ma wymiary 360 × 250 × 200 mm i zajmuje niewiele miejsca na ścianie baraku lub słupie ogrodzenia. Montaż jest natynkowy - wystarczą cztery otwory. W zestawie są śruby montażowe, zaślepki modułów oraz dławnica PG-16 do wprowadzenia przewodu zasilającego.

Parametry eksploatacyjne: prąd znamionowy 40A, napięcie robocze 230/400V, prąd zwarciowy wytrzymywany do 10 kA. Okablowanie wewnętrzne wykonano linkami H07V-K o przekrojach od 2,5 do 6 mm2, co zapewnia odpowiednią obciążalność każdego obwodu.

Normy i jakość producenta

Producent wdrożył system zarządzania jakością certyfikowany przez TÜV SÜD według normy ISO 9001:2015. Rozdzielnica spełnia wymagania dyrektywy CE, norm konstrukcyjnych serii IEC 61439 oraz aprobat technicznych dla osprzętu (CEI-23-48/49). Wyłącznik różnicowoprądowy jest zgodny z normami PN-EN61009-1 oraz IEC61009-1, a wyłączniki nadprądowe - CSN EN60898 i VDE. Okablowanie spełnia wymagania CPR dotyczące reakcji na ogień oraz dyrektywy RoHS ograniczającej substancje niebezpieczne.

Całość zamknięta jest na szynie TH35 o szerokości jednego rzędu mieszczącej maksymalnie dwanaście modułów szerokościowej jednostki - co daje rezerwę miejsca na ewentualną rozbudowę instalacji o dodatkowe elementy ochronne lub sterujące.
