Rozdzielnica budowlana TD-S 2x16A 4x230V Schuko Doktorvolt 2008 DV-2008-D

Rozdzielnica budowlana TD-S do tymczasowej dystrybucji energii

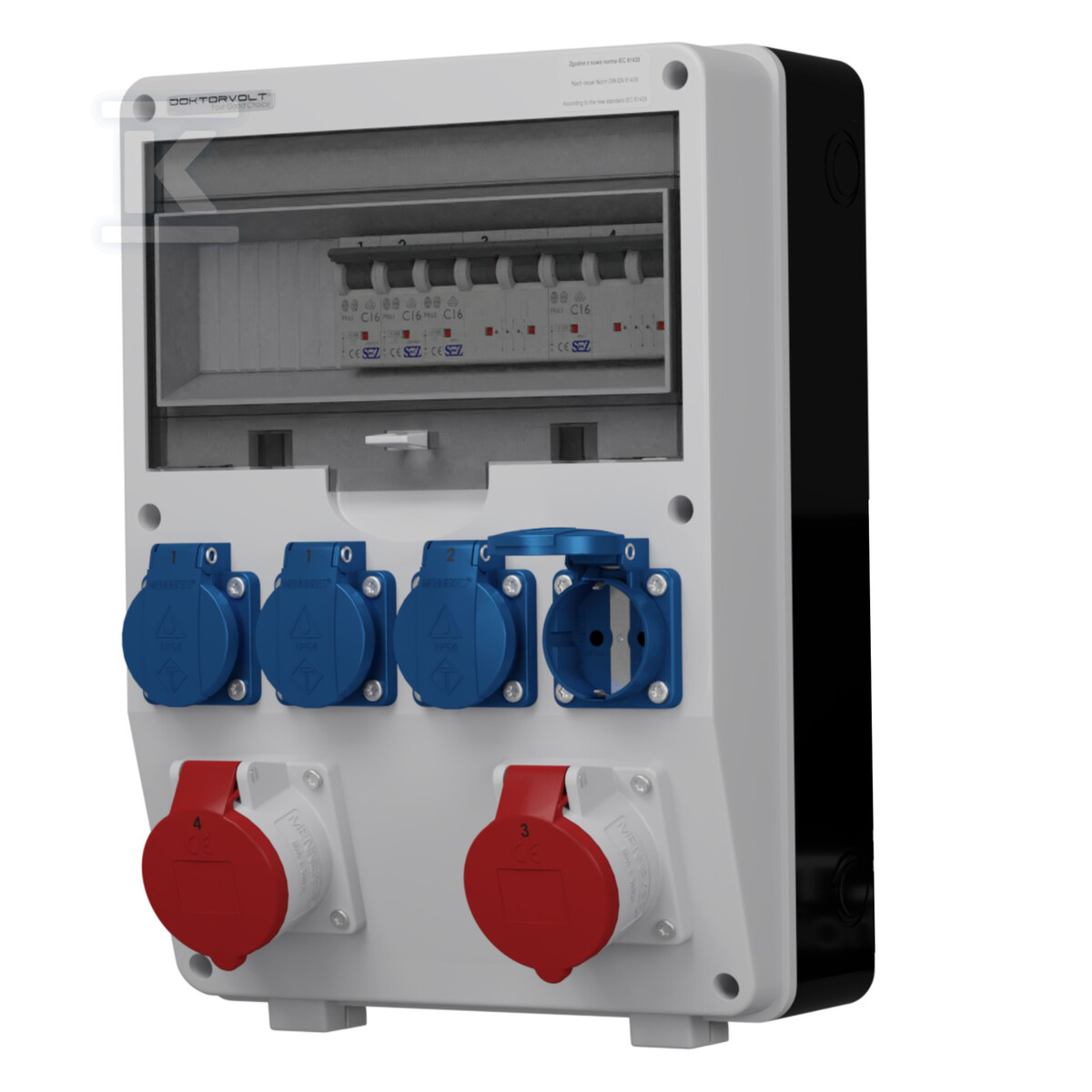

Rozdzielnica TD-S sprawdza się w miejscach, gdzie potrzebne jest mobilne i bezpieczne zasilanie z wieloma punktami poboru. Urządzenie sprawdza się zarówno na otwartych placach budów, jak i w zamkniętych przestrzeniach przemysłowych - warsztatach, garażach czy halach produkcyjnych. Dzięki fabrycznemu okablowaniu i wstępnie zainstalowanej aparaturze rozdzielnica jest gotowa do pracy tuż po podłączeniu przewodów zasilających.

Konstrukcja oparta na jednym rzędzie modułów mieści 12 modułów aparatów, co pozwala na rozmieszczenie dwóch obwodów gniazd 230 V oraz dwóch obwodów siłowych 400 V - każdy z nich zabezpieczony niezależnym wyłącznikiem nadprądowym.

Obudowa i materiały konstrukcyjne

Obudowa wykonana z technopolimeru zapewnia odporność mechaniczną przy jednoczesnej redukcji masy w porównaniu do rozwiązań metalowych. Przednia płyta ma kolor szary RAL 7035, natomiast tył obudowy jest czarny - to typowe dla rozdzielnic tego producenta i nie wpływa na funkcjonalność.

Drzwi wykonano z poliwęglanu, co gwarantuje ich trwałość i odporność na uderzenia. Uszczelka z gumy EPDM wokół drzwi utrzymuje stopień ochrony IP44 obudowy - chroni przed obiektami stałymi powyżej 1 mm oraz bryzgami wody ze wszystkich kierunków. Śruby mocujące wykonano ze stali nierdzewnej.

Wymiary całkowite z zamontowanymi gniazdami wynoszą 360 × 250 × 200 mm, co przy natynkowym sposobie montażu pozwala na instalację nawet w ciasnych przestrzeniach technicznych. W zestawie znajduje się dławnica PG-16 do wprowadzenia przewodów zasilających oraz zestaw śrub montażowych z zaślepkami.

Wyposażenie elektryczne i ochrona obwodów

Rozdzielnica wyposażona jest w cztery gniazda jednofazowe 230 V / 16 A systemu Schuko (Typ F) o klasie szczelności IP54 - te gniazda są chronione przed pyłem i strumieniami wody, dlatego nadają się nawet do wilgotnych środowisk warsztatowych. Każda para gniazd jest zasilana przez dedykowany wyłącznik nadprądowy C16A / 10 kA / 1P.

Dopełnieniem są dwa gniazda siłowe CEE pięciobiegunowe (5P) o napięciu znamionowym 400 V / 16 A - czerwone obudowy ułatwiają ich szybką identyfikację na tle pozostałych elementów panelu. Ich klasa szczelności to IP44. Zabezpieczeniem są wyłączniki nadprądowe C16A / 10 kA / 3P, każdy chroniący osobny obwód siłowy.

Szyna łączeniowa 3-fazowa, szerokości 12 mm2 z kompletem zaślepek umożliwia prawidłowe rozdzielenie faz i neutralnego przewodu między wszystkimi obwodami. Trzymacze końcowe CLIPFIX 35-5 stabilizują szynę w prowadnicach.

Okablowanie wewnętrzne wykonano linkami sterowniczymi H07V-K o przekrojach od 2,5 do 6 mm2 - żyła żółto-zielona (ochronna), czarna (fazowa) i niebieska (neutralna). Przewody spełniają normy CPR oraz RoHS.

Typowe miejsca instalacji

• place budowy i tereny prac drogowych,
• hale przemysłowe i zakłady produkcyjne,
• warsztaty samochodowe oraz garaże wyposażone w urządzenia siłowe,
• samodzielna budowa domu jednorodzinnego,
• tereny zielone oraz imprezy plenerowe.

Producent deklaruje zgodność z normą DIN 61439-3, która określa wymagania dla rozdzielnic budowlanych - dotyczą one między innymi badania wytrzymałości dielektrycznej przy napięciu probierczym oraz sprawdzenia temperatury pracy pod obciążeniem. Wyłączniki nadprądowe posiadają certyfikaty VDE oraz normy CSN EN 60898 i SN EN 60947-2.

System zarządzania jakością producenta został certyfikowany według normy ISO 9001:2015 przez niezależną jednostkę audytującą - co oznacza powtarzalny proces produkcyjny i kontrolę jakości na każdym etapie montażu rozdzielnicy.
