Rozdzielnica budowlana TD-S 2x32A 4x230V Schuko Doktorvolt 2183 DV-2183-D

Obudowa i konstrukcja

Rozdzielnica budowlana TD-S wyróżnia się solidną obudową natynkową wykonaną z technopolimeru (korpus) oraz poliwęglanu (drzwi), co zapewnia odporność mechaniczną przy stosunkowo niewielkiej masie. Przednia płyta ma kolor szary RAL 7035, natomiast tylna płyta jest czarna. Wymiary obudowy z zamontowanymi gniazdami wynoszą 365 × 260 × 125 mm, co przy jednym rzędzie modułów pozwala na kompaktowe umiejscowienie na ścianie bez zajmowania nadmiernej przestrzeni.

Obudowa osiąga stopień ochrony IP44, co oznacza skuteczne zabezpieczenie przed obiektami większymi niż 1 mm oraz zachlapaniem wodą - wystarczająco do użytkowania na otwartych placach budowy czy w warsztatach. Uszczelka wykonana jest z gumy EPDM, a śruby montażowe ze stali nierdzewnej, co gwarantuje trwałość połączeń nawet w warunkach podwyższonej wilgotności. W zestawie znajduje się również dławica PG-21 umożliwiająca wprowadzenie przewodów zasilających.

Produkcja odbywa się w systemie zarządzania certyfikowanym przez TÜV SÜD. Rozdzielnica spełnia wymagania norm CE, CEI-23-48/49 oraz IEC 670, a jej konstrukcja uwzględnia wymogi badawcze według DIN 61439-3 dla rozdzielnic dystrybucyjnych.

Wyposażenie elektryczne

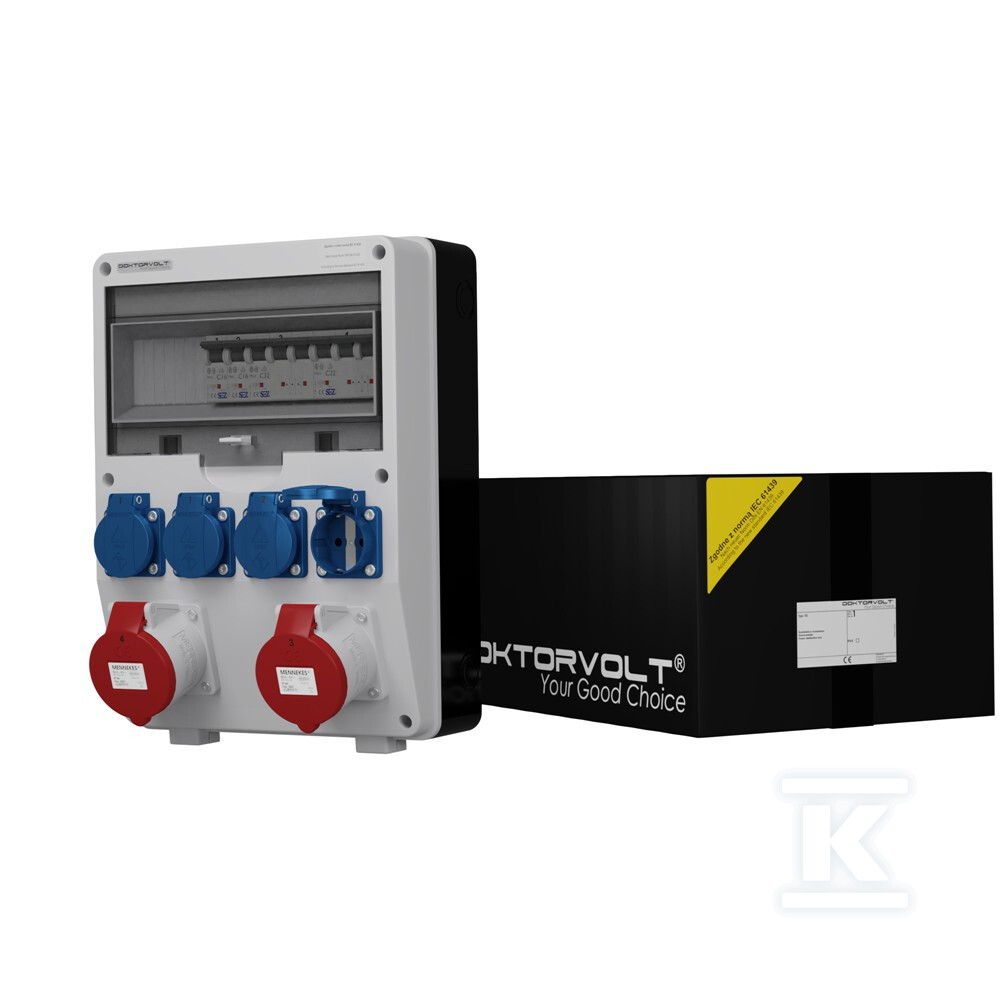

Na przednim panelu rozdzielnicy zamontowano sześć gniazd elektrycznych:

• 2 gniazda siłowe (CEE) - 400 V / 32 A, pięciobiegunowe (3P+N+PE), kolor czerwony, Typ 3451. Klasa szczelności IP44 pozwala na podłączanie urządzeń przemysłowych na zewnątrz.
• 4 gniazda jednofazowe - 230 V / 16 A, dwubiegunowe z bolcem uziemiającym (2P+E), system niemiecki Schuko (Typ F). Te gniazda mają wyższą klasę szczelności - IP54 - dzięki czemu lepiej chronią przed pyłem i bryzgami wody.

Każde gniazdo ma własne zabezpieczenie nadprądowe:

Gniazda	Wyłącznik	Parametry
Siłowe (400 V)	SEZ Krompachy C32	C32A, trójbiegunowy (3P), 10 kA
Jednofazowe (230 V)	SEZ Krompachy C16	C16A, jednobiegunowy (1P), 10 kA

Wytrzymałość zwarciowa wszystkich aparatów wynosi ?10 kA. Wyłączniki posiadają certyfikaty potwierdzone przez niezależne laboratoria.

Wnętrze rozdzielnicy zawiera izolowaną szynę trójfazową (3F) o przekroju żyły 12 mm2. Okablowanie wykonano linkami sterowniczymi typu H07V-K - żyła żółto-zielona (ochronna), czarna (faza) i niebieska (neutralny). Przewody spełniają normy CPR oraz dyrektywę RoHS.

Zastosowania i eksploatacja

Rozdzielnica TD-S o prądzie znamionowym 96 A i napięciu roboczym 230/400 V AC /50 Hz sprawdza się wszędzie tam, gdzie potrzebne jest tymczasowe zasilanie wielu urządzeń jednocześnie:

• Place budów i tereny przy pracach drogowych - dzięki obudowie IP44 i solidnym gniazdom siłowym;
• Zakłady przemysłowe oraz hale produkcyjne - możliwość podłączenia zarówno maszyn siłowych (spawarek, kompresorów), jak i elektronarzędzi;
• Warsztaty samochodowe i garaże - gniazda Schuko pozwalają na podłączanie standardowego sprzętu;
• Imprezy plenerowe i tereny zielone - przy ograniczonej ekspozycji na warunki atmosferyczne;
• Samodzielna budowa domu jednorodzinnego - kompletne rozwiązanie „pod klucz" gotowe do podłączenia.

Współczynnik RDF informuje projektanta o tym, ile procent sumy prądów poszczególnych obwodów można przyjąć do obliczeń zapotrzebowania mocy - typowo przyjmuje się niepełne obciążenie wszystkich gniazd jednocześnie.

Rozdzielnica dostarczana jest jako gotowy do podłączenia zestaw fabrycznie okablowany i zamknięty pod przezroczystą klapką ochronną. W komplecie znajdują się śruby montażowe z zaślepkami oraz uchwyty końcowe CLIPFIX do mocowania szyny.
