Rozdzielnica budowlana TD-S 32A 16A IP67 4x230V Schuko Doktorvolt 0069 DV-0069-D

Kompaktowa rozdzielnica budowlana 32A/16A z gniazdami Schuko i siłowymi IP67

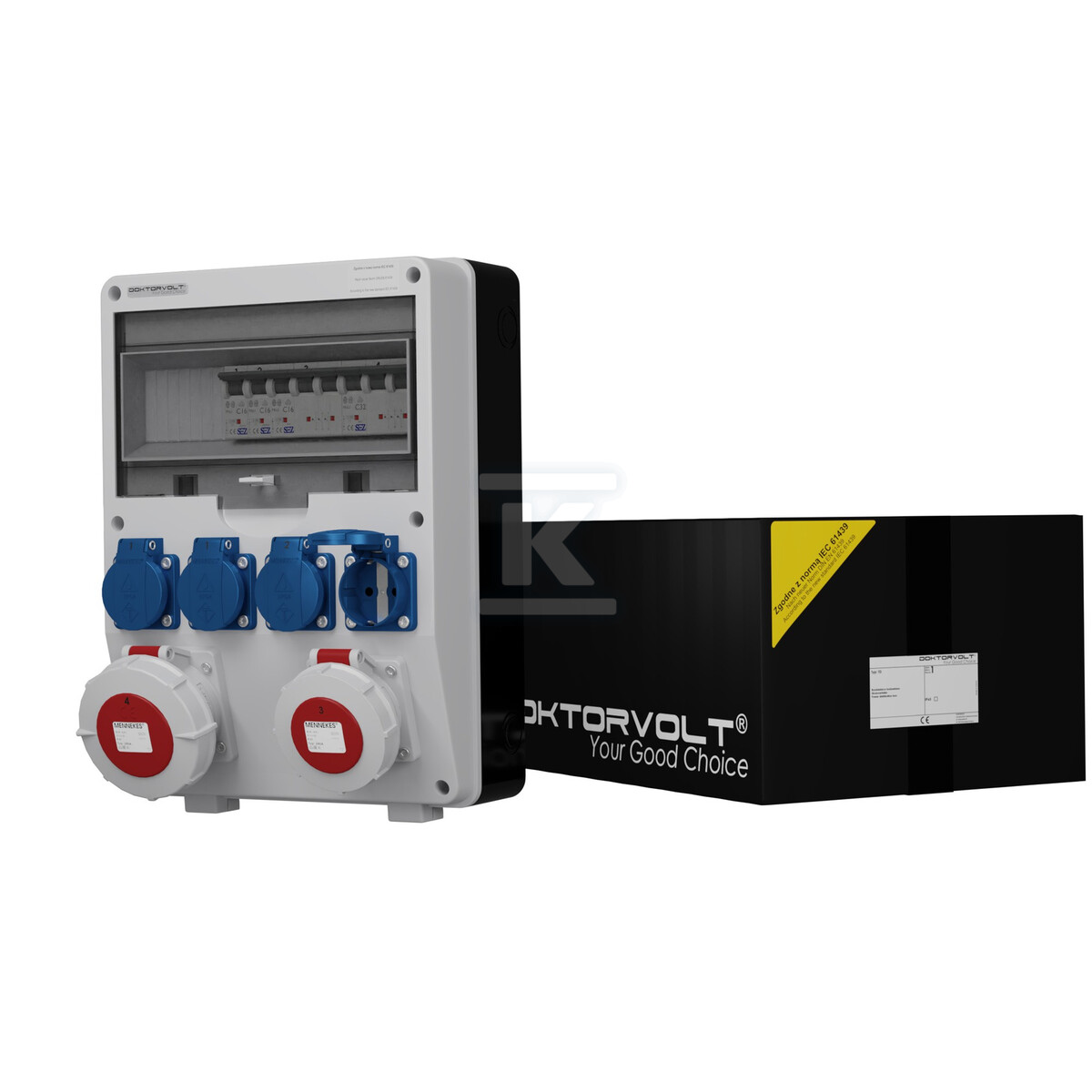

Rozdzielnica TD-S 32A 16A 4x230V to gotowe do podłączenia rozwiązanie do zasilania urządzeń na placu budowy, w warsztacie lub podczas prac na zewnątrz. W jednej, zwartej obudowie łączy cztery gniazda 230 V w systemie Schuko z dwoma gniazdami siłowymi 400 V, każde z własnym zabezpieczeniem nadprądowym. Dzięki temu instalator otrzymuje kompletny punkt zasilający bez konieczności dodatkowego okablowania rozdzielczego, a użytkownik końcowy ma szybki dostęp do energii o różnej mocy w jednym miejscu.

Budowa i materiały obudowy

Obudowa o wymiarach 360 x 250 x 185 mm przeznaczona jest do montażu natynkowego. Wykonana jest z technopolimeru, z drzwiami z poliwęglanu, co zapewnia sztywność przy zachowaniu przejrzystości frontu. Przednia płyta w kolorze szarym RAL 7035 i tylna płyta czarna ułatwiają dyskretne wkomponowanie w otoczenie. Uszczelka z gumy EPDM oraz śruby ze stali nierdzewnej podnoszą odporność na warunki budowy. Stopień ochrony samej rozdzielnicy to IP54, a w zestawie znajduje się dławnica PG-16 do wprowadzenia przewodu zasilającego. Wnętrze oferuje 12 modułów w 1 rzędzie, a napięcie znamionowe obudowy wynosi 1000 V.

Wyposażenie, gniazda i zabezpieczenia

W polu gniazdowym znajdują się cztery gniazda 230 V 16 A 2P+E w niemieckim systemie Schuko, z klasą szczelności IP54. Do zasilania urządzeń trójfazowych przewidziano gniazdo siłowe 16 A 5P 6h 400 V IP67 czerwone oraz gniazdo 32 A 5p 6h 400 V IP67 czerwone. Każda grupa jest niezależnie zabezpieczona: gniazda 230 V chronią dwa wyłączniki C16 1P 10 kA, a obwody siłowe zabezpieczają wyłącznik C16 3P 10 kA i C32 3P 10 kA. Wewnątrz zastosowano szynę łączeniową 3F 11M 12 mm2 z kompletem zaślepek oraz trzymacze końcowe 35-5. Okablowanie wykonano linką sterowniczą H07V-K 2,5 mm2 i 4 mm2 w kolorach żółtozielonym, czarnym i niebieskim, co ułatwia identyfikację żył.

Zastosowanie i warunki pracy

Rozdzielnica sprawdza się na placach i obszarach budów, podczas prac drogowych, w zakładach przemysłowych, warsztatach i garażach, gdzie potrzebne jest jednoczesne podłączenie odbiorników jednofazowych i trójfazowych. Jest również praktyczna przy samodzielnej budowie domu oraz do zasilania terenów zielonych i imprez masowych na świeżym powietrzu. Napięcie znamionowe to 230 / 400 V, prąd znamionowy 80 A, a wytrzymałość zwarciowa do 10 kA. Gniazda siłowe IP67 zachowują szczelność w warunkach zapylenia i zachlapania, a gniazda Schuko IP54 chronią przed kurzem i kroplami wody.

Zgodność, certyfikaty i jakość produkcji

Obudowa spełnia wymagania CE, CEI-23-48/49 oraz IEC 670, a całość jest zgodna z IEC 61439. Wyłączniki nadprądowe posiadają certyfikaty CSN EN 60898, SN EN 60947-2, VDE, EFS i EFC. Okablowanie jest zgodne z CPR, RoHS i CE. Produkcja prowadzona jest w systemie zarządzania certyfikowanym, z potwierdzeniem ISO 9001:2015.
