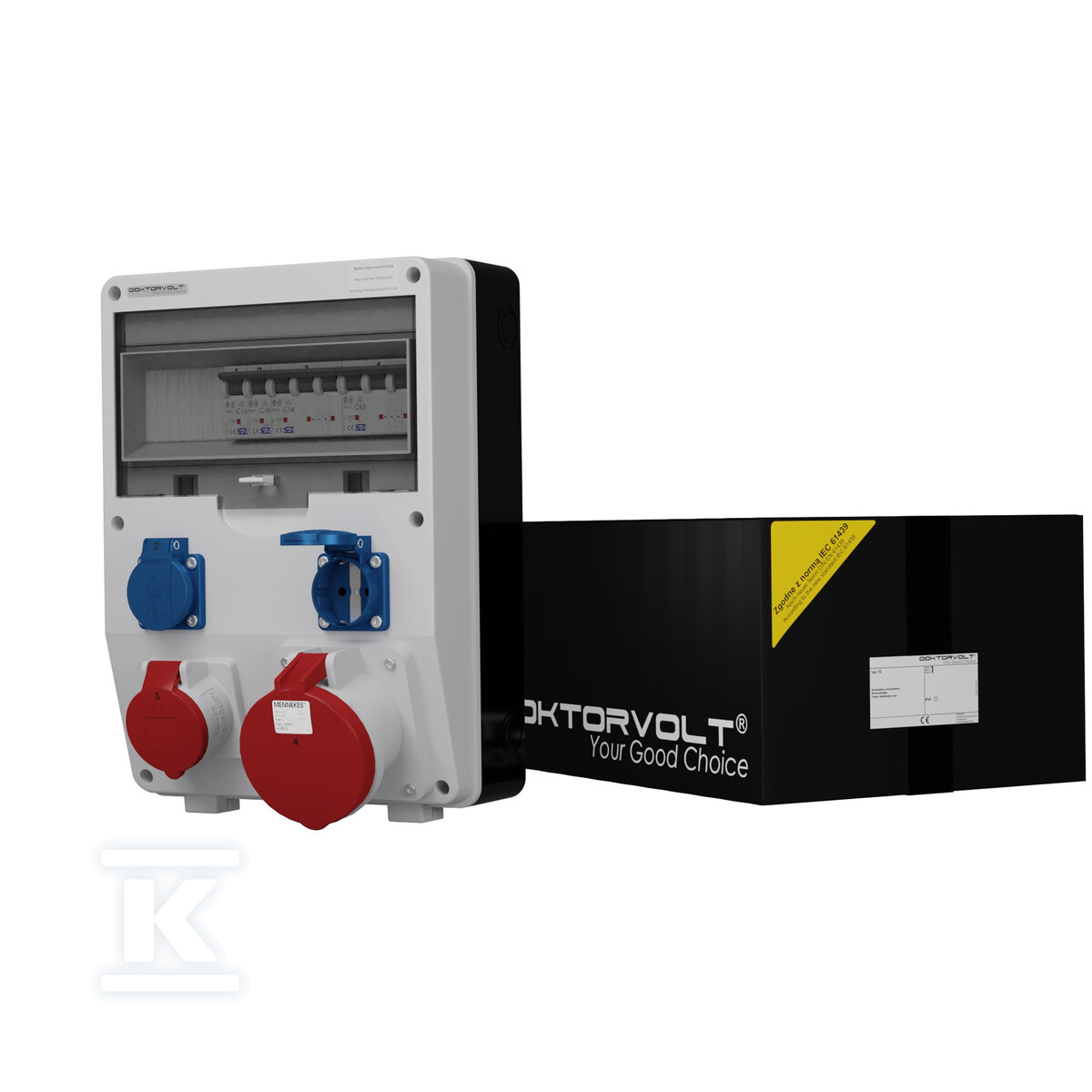

Rozdzielnica budowlana TD-S 63A 16A 2x230V Schuko Doktorvolt 0397 DV-0397-D

Kompletne zasilanie na placu budowy i w warsztacie

Rozdzielnica budowlana TD-S to gotowe do pracy urządzenie dystrybucyjne zaprojektowane z myślą o wymagających warunkach terenowych i przemysłowych. Wyposażona w cztery gniazda - dwa uniwersalne gniazda Schuko 230 V oraz dwa gniazda siłowe Mennekes o napięciu roboczym 400 V - pozwala jednocześnie zasilać zarówno drobny osprzęt ręczny (wiertarki, szlifierki), jak i ciężkie maszyny przemysłowe wymagające zasilania siłowego.

Konfiguracja gniazd obejmuje dwa gniazda niemieckiego systemu Schuko Mennekes o mocy znamionowej 16 A każde, chronione wkładkami nadprądowymi C16 o zdolności wyłączalnej 10 kA. Dopełnieniem są gniazdo siłowe Mennekes Typ 1385 (400 V / 16 A) oraz gniazdo siłowe Typ 1252A (400 V / 63 A) - oba w wykonaniu przemysłowym IP44 z czerwonym oznaczeniem kolorystycznym ułatwiającym identyfikację napięcia na zatłoczonych stanowiskach.

Całość okablowania wykonano linkami sterowniczymi H07V-K w przekrojach odpowiednich dla obciążeń roboczych - żyła żółtozielona (ochronna), niebieska (neutralny) oraz czarna (fazowa) w rozmiarach odpowiednio dobranych do każdego obwodu. Szyna główna trójfazowa o przekroju żyły roboczej do 12 mm2 zapewnia stabilną dystrybucję mocy przy sumarycznym prądzie znamionowym sięgającym 111 A.

Obudowa i warunki pracy

Obudowa natynkowa o wymiarach 360 × 250 × 200 mm mieści modułową aparaturę na jednym rzędzie szyny TH o szerokości 12 modułów. Wykonanie z technopolimeru na korpusie i poliwęglanu na drzwiach zapewnia odporność na uderzenia mechaniczne - przednia płyta w kolorze szarym RAL 7035 maskuje zabrudzenia typowe dla środowiska budowlanego.

Stopień ochrony obudowy IP44 z uszczelką z gumy EPDM chroni aparaturę przed bryzgami wody i pyłem. W komplecie znajduje się dławnica kablowa PG-29 umożliwiająca wprowadzenie przewodów zasilających bez naruszania szczelności. Śruby montażowe ze stali nierdzewnej gwarantują trwałość połączeń nawet przy wielokrotnym otwieraniu skrzynki.

Zabezpieczenia i certyfikaty

Każdy obwód gniazdowy otrzymał indywidualną ochronę nadprądową - wkładki C16 dla gniazd jednofazowych oraz wyłączniki nadprądowe C63 i C16 dla obwodów siłowych. Zdolność wyłączalna wszystkich urządzeń zabezpieczających wynosi 10 kA, co spełnia wymogi norm CSN EN 60898 i SN EN 60947-2 dla instalacji przemysłowych.

Producent Doktorvolt posiada certyfikowany system zarządzania jakością według normy ISO 9001:2015 przez TÜV SÜD. Sama rozdzielnica spełnia wymagania dyrektywy CE, norm IEC 61439, CEI-23-48/49 oraz IEC 670, co potwierdza jej zgodność z europejskimi standardami bezpieczeństwa dla rozdzielnic budowlanych.

Przy prądzie zwarciowym roboczym ICC ?10 kA urządzenie sprawdza się zarówno w tymczasowych instalacjach na placach budów, jak i w halach produkcyjnych wyposażonych w transformatorowe stacje zasilające o umiarkowanej mocy zwarciowej.
