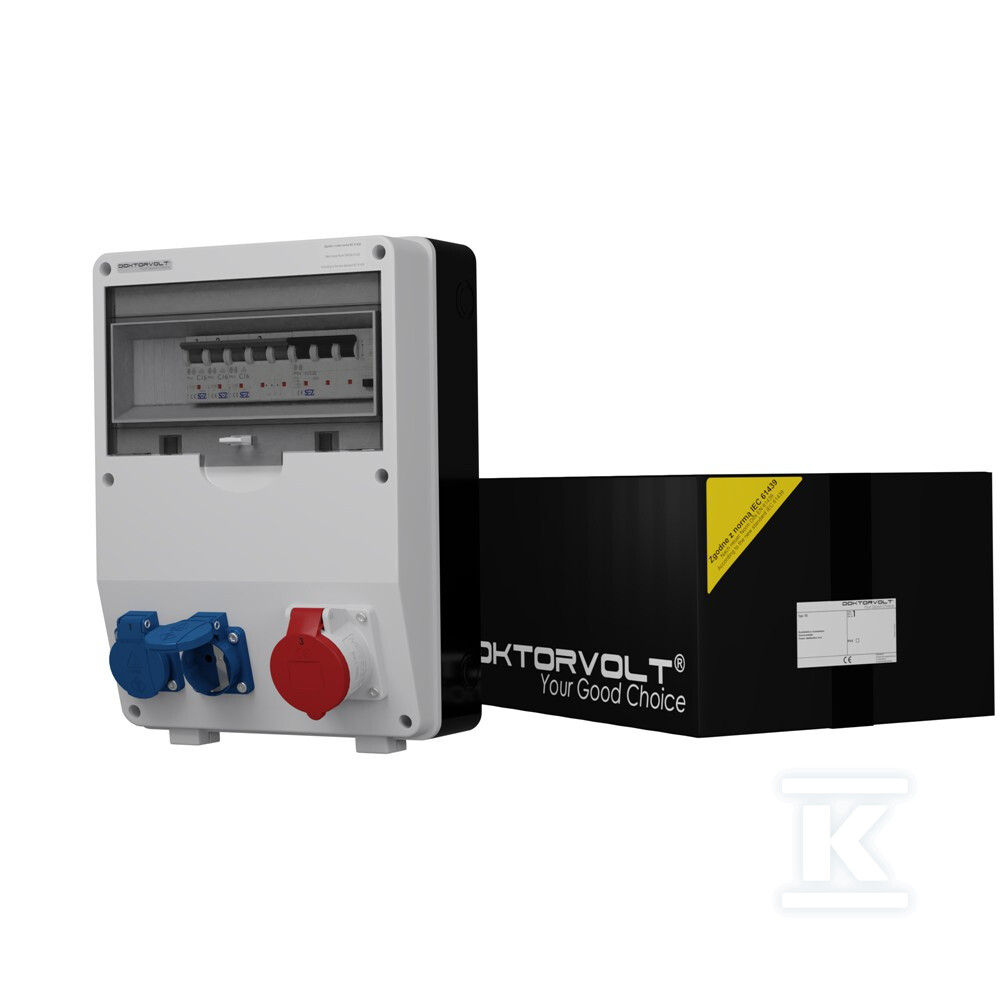

Rozdzielnica budowlana TD-S/FI 16A 2x230V Schuko Doktorvolt 6718 DV-6718-D

Gotowe rozwiązanie do dystrybucji prądu na budowie

Rozdzielnica budowlana TD-S/FI marki Doktorvolt to kompletnie wyposażony rozdzielnik elektryczny przeznaczony do tymczasowego zasilania placów budowy, warsztatów i terenów przemysłowych. Urządzenie dostarczane jest w pełni okablowane i gotowe do natychmiastowego podłączenia - wystarczy zamontować je na ścianie i podpiąć przewód zasilający.

Wyposażenie gniazdowe i konfiguracja obwodów

Rozdzielnica oferuje trzy gniazda w różnych standardach:

• Gniazdo siłowe - jedno gniazdo CEE 400 V / 16 A w kolorze czerwonym (Typ 1385) o klasie szczelności IP44. Przeznaczone do zasilania ciężkich urządzeń trójfazowych - spawarek, betoniarek, kompresorów.
• Dwa gniazda Schuko - gniazda jednofazowe 230 V / 16 A w niemieckim standardzie (model 11011) o podwyższonej szczelności IP54. Chronią przed pyłem i strumieniami wody, dlatego nadają się nawet do częściowo zadaszonych stanowisk roboczych.

Każdy obwód ma własne zabezpieczenie nadprądowe - wyłącznik jednofazowy C16 dla każdego gniazda Schuko oraz wyłącznik trójfazowy C16 dla gniazda siłowego. Wyłączniki mają zdolność wyłączeniową 10 kA. Dodatkowo urządzenie wyposażono we wyłącznik różnicowoprądowy RCCB o parametrach 40 A / 30 mA, który chroni użytkownika przed porażeniem przy dotyku pośrednim - czyli gdy awaria izolacji spowoduje pojawienie się napięcia na obudowie podłączonego urządzenia.

Obudowa i warunki pracy

Obudowa wykonana jest z technopolimeru - tworzywa odpornego na uderzenia mechaniczne i warunki atmosferyczne. Drzwi z poliwęglanu umożliwiają kontrolę stanu modułów bez konieczności ich otwierania. Szara przednia płyta w kolorze RAL 7035 dobrze komponuje się z typowym otoczeniem przemysłowym.

Uszczelka z gumy EPDM utrzymuje szczelność na poziomie IP44, co oznacza ochronę przed ciałami stałymi oraz bryzgami wody ze wszystkich kierunków. W zestawie znajduje się dławica kablowa PG-16 umożliwiająca wprowadzenie przewodu zasilającego bez naruszania szczelności obudowy.

Wymiary obudowy wynoszą 360 × 250 × 200 mm, mieści ona 12 modułów na jednej szynie TH o szerokości 35 mm. Śruby montażowe wykonane ze stali nierdzewnej nie korodują nawet przy długotrwałej ekspozycji na wilgoć.

Komponenty i zgodność z normami

Okablowanie wykonano linkami sterowniczymi H07V-K o przekrojach 2,5 mm2 i 4 mm2, które spełniają wymagania instalacji budowlanych pod względem obciążalności prądowej. Szyna trójfazowa (3F) o przekroju 12 mm2 mieści osiem modułów (8M) i pozwala na prawidłowe rozprowadzenie faz nawet przy pełnym obciążeniu wszystkich gniazd jednocześnie.

Rozdzielnica spełnia wymagania dyrektywy CE, normy CEI-23-48/49 oraz IEC 670. Wyłącznik różnicowoprądowy jest zgodny z normami serii IEC61009-1 oraz EN61009-1 obowiązującymi na terenie Unii Europejskiej. Wyłączniki nadprądowe spełniają wymagania norm CSN EN60898 oraz SN EN60947-2 potwierdzone certyfikatami EFS, EFC i VDE.
