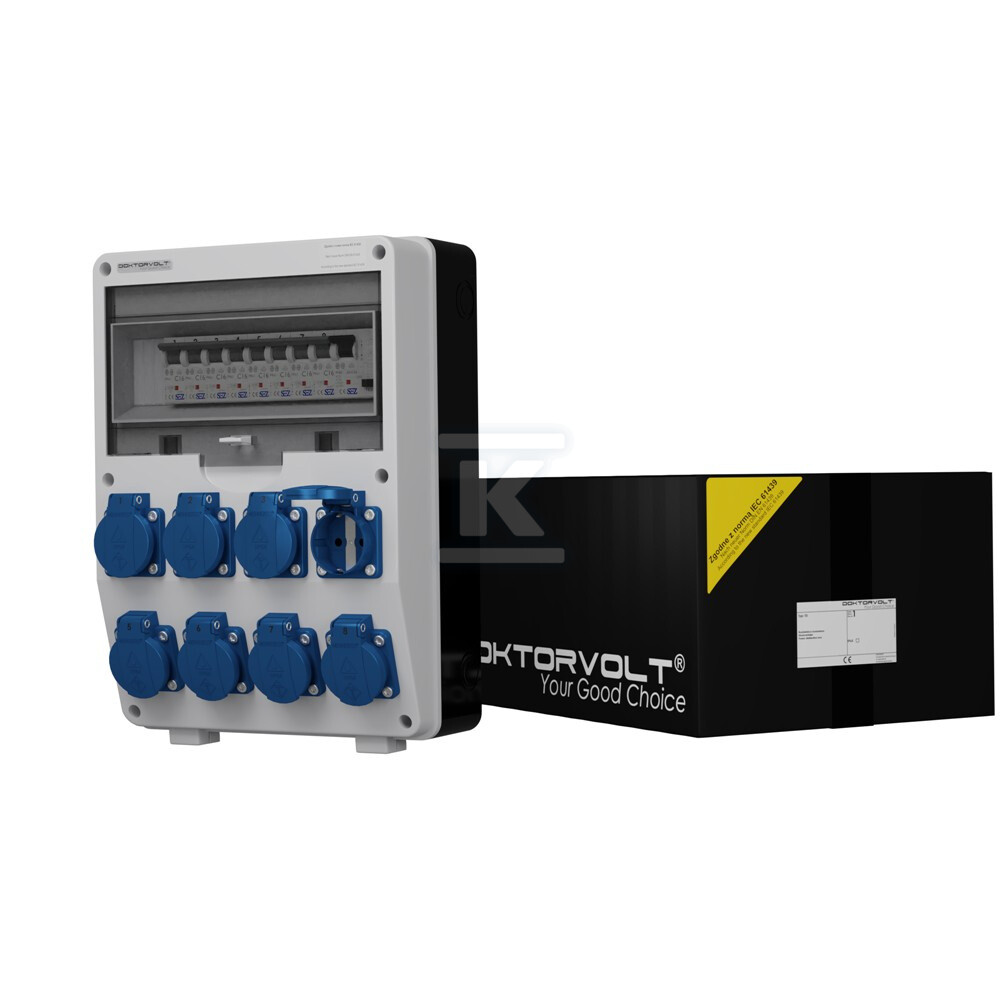

Rozdzielnica budowlana TD-S/FI 8x230V Schuko Doktorvolt 2824 DV-2824-D

Przeznaczenie i ochrona

Rozdzielnica TD-S/FI z ośmioma gniazdami Schuko to gotowe do pracy urządzenie rozdzielcze przeznaczone dla profesjonalistów i użytkowników indywidualnych. Wbudowany wyłącznik różnicowoprądowy SEZ o parametrach 25 A / 30 mA / Typ A zapewnia ochronę przed dotykiem pośrednim - każde gniazdo jest chronione przez dedykowany wyłącznik nadprądowy C16 o znamionowej zdolności wyłączeniowej 10 kA. Dzięki temu instalacja spełnia wymogi normy DIN 61439-3, co oznacza pełną zgodność z przepisami dotyczącymi rozdzielnic budowlanych.

Obudowa wykonana z technopolimeru charakteryzuje się odpornością na uderzenia i warunki atmosferyczne. Przednia płyta w kolorze szarym RAL 7035 oraz czarny tył nadają jej profesjonalny wygląd, a uszczelka z gumy EPDM skutecznie chroni wnętrze przed wilgocią i pyłem. Stopień ochrony IP44 pozwala na użytkowanie na otwartym terenie - podczas prac drogowych, na placach budów czy przy zasilaniu terenów zielonych i imprez plenerowych.

Wyposażenie i komponenty

Rozdzielnica dostarczana jest w pełni okablowana i gotowa do podłączenia. W środku znajdziesz:

• 8 gniazd Mennekes Schuko typu 11011 - niemiecki standard wtykowo-gniazdowy, IP54, prąd znamionowy 16 A, napięcie 230 V, styki z bolcem uziemiającym (2P+E),
• 8 jednobiegunowych wyłączników nadprądowych SEZ-Krompachy C16 / 10 kA - osobna linia dla każdego gniazda,
• szynę łączeniową jednofazową 9-modułową o przekroju żyły 12 mm2,
• okablowanie linką H07V-K: przewody robocze 2,5 mm2 (czarny i żółto-zielony) oraz przewód neutralny 6 mm2 (niebieski),
• dławicę PG-16 w zestawie,
• trzymacze końcowe CLIPFIX 35-5 Phoenix Contact.

Dzięki temu instalator oszczędza czas - nie musi samodzielnie dobierać i montować aparatury modułowej.

Parametry pracy i warunki otoczenia

Urządzenie pracuje przy napięciu znamionowym 230 V AC / 50 Hz. Maksymalny prąd ciągły wynosi 25 A, a prąd zwarciowy roboczy ICC nie przekracza 10 kA. Współczynnik jednoczesności RDF na poziomie 0,7 odzwierciedla typowe obciążenie rozdzielnicy budowlanej - projektowaną moc przyłączeniową można obliczyć mnożąc sumę mocy gniazd przez ten współczynnik.

Obudowa natynkowa o wymiarach 360 × 250 × 185 mm mieści się w konfiguracji 12 modułów / 1 rząd. Napięcie znamionowe izolacji obudowy wynosi 1000 V, co zapewnia bezpieczny margines nawet przy chwilowych przepięciach. Śruby montażowe wykonane ze stali nierdzewnej gwarantują trwałe połączenie nawet w wilgotnym środowisku.

Zgodność z normami i certyfikaty

Rozdzielnica spełnia wymagania dyrektywy unijnej CE, normy budowlanej obudów IEC 670 oraz włoskiej normy dla gniazd siłowych i pomocniczych CEI-23-48/49. Wyłącznik różnicowoprądowy posiada certyfikaty zgodne z normą EN 61009-1 / PN-EN-61009-1, a wyłączniki nadprądowe - certyfikaty według norm europejskich dla aparatów niskiego napięcia. Produkcja odbywa się w systemie zarządzania jakością certyfikowanym przez TÜV SÜD.
