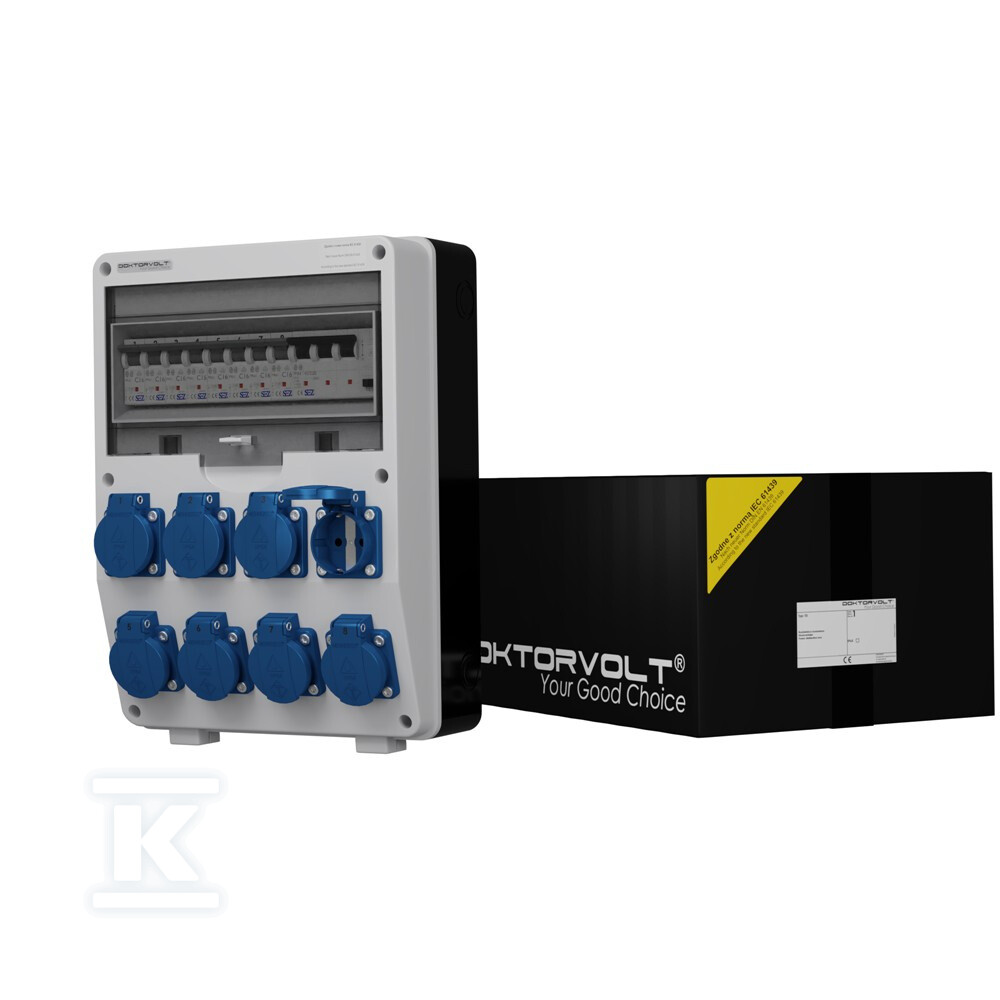

Rozdzielnica budowlana TD-S/FI 8x230V Schuko Doktorvolt DV-6497-D

Rozdzielnica budowlana 8 x 230 V Schuko z wyłącznikiem różnicowoprądowym 40 A 30 mA

Kompaktowa rozdzielnica natynkowa przeznaczona do rozdziału energii na budowie i w instalacjach tymczasowych. Obudowa o wymiarach 360 x 250 x 185 mm mieści 12 modułów w 1 rzędzie i jest gotowa do podłączenia. System gniazd Mennekes Schuko 2P+E zapewnia szybkie i pewne zasilanie odbiorników 230 V, a wbudowany wyłącznik różnicowoprądowy 4P chroni przed porażeniem przy jednoczesnym zabezpieczeniu nadprądowym każdego obwodu.

Obudowa, materiały i montaż natynkowy

Obudowa wykonana jest z technopolimeru, drzwi z poliwęglanu. Przednia płyta w kolorze szarym RAL 7035, tylna płyta czarna. Uszczelka z gumy EPDM i śruby ze stali nierdzewnej zwiększają odporność na warunki placu budowy. Stopień ochrony obudowy to IP44, a gniazda mają klasę szczelności IP54. Montaż natynkowy, napięcie znamionowe obudowy 1000 V. W komplecie znajduje się dławnica PG-16 oraz zestaw śrub montażowych wraz z zaślepkami.

Zabezpieczenia elektryczne i okablowanie

Rozdzielnica wyposażona jest w wyłącznik różnicowoprądowy 40 A 30 mA 4P Typ A RCCB oraz 8 niezależnych zabezpieczeń nadprądowych C16 1P 10 kA. Gniazda to 8 x 230 V 16 A Mennekes 11011 Schuko IP54 2P+E. Szyna łączeniowa 3F 11M 12 mm2 zapewnia rozdział fazowy. Okablowanie wewnętrzne to linka sterownicza H07V-K 2,5 mm2 w kolorach żółtozielonym, czarnym i niebieskim, z niebieskim przewodem 2,5 mm2 i 6 mm2. Parametry znamionowe: prąd 40 A, napięcie 230 / 400 V 50 Hz AC, Icc ? 10 kA, RDF 0,7. Ochrona przed dotykiem pośrednim jest realizowana przez RCCB.

Zastosowanie na placach budowy i w instalacjach tymczasowych

Urządzenie sprawdza się tam, gdzie potrzebny jest szybki i bezpieczny rozdział energii:

• place i obszary budów oraz prace drogowe,
• zakłady przemysłowe i warsztaty,
• samodzielna budowa domu,
• zasilanie terenów zielonych i imprez masowych na świeżym powietrzu.

Osiem gniazd 16 A pozwala zasilać jednocześnie narzędzia, oświetlenie i drobny sprzęt. Zabezpieczenie nadprądowe każdego gniazda ogranicza ryzyko przeciążenia, a wyłącznik różnicowoprądowy reaguje na upływ prądu.

Certyfikaty, normy i system zarządzania jakością

Producent wdrożył system zarządzania certyfikowany przez TÜV SÜD. Rozdzielnica spełnia wymagania CE oraz normy CEI-23-48/49, IEC 670, IEC 61439. Wyłącznik różnicowoprądowy zgodny z IEC 61009-1, EN 61009-1, PN-EN-61009-1, STN EN 61009-1, EFS, EFC, CE. Wyłączniki nadprądowe zgodne z IEC 61008-1, EN 61008-1, PN-EN-61008-1, VDE. Certyfikaty producenta: TÜV SÜD, ISO 9001:2015, CE, IEC 61439.
