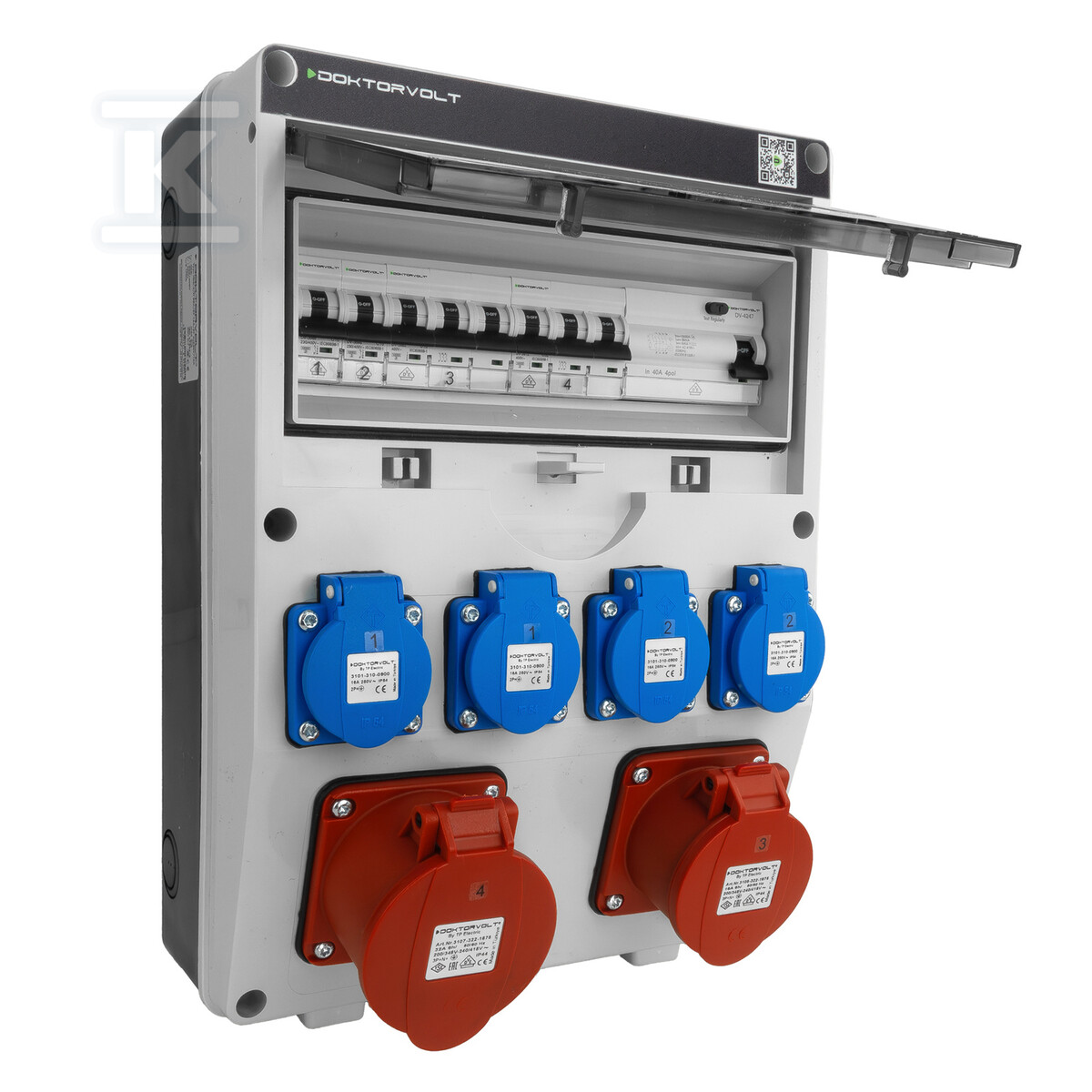

Rozdzielnica budowlana TGD-S/FI 32A/16A 4x230V z zabezpieczeniami VDE Doktorvolt DV-5541-D

Profesjonalne centrum zasilania na placu budowy

Praca przy wykopach, wylewkach i montażu konstrukcji wymaga źródła energii, które przetrwa kurz, błoto i zmienną pogodę. Rozdzielnica budowlana z serii TGD-S/FI powstała z myślą o takich realiach - oferuje stabilne zasilanie jedno- i trójfazowe oraz pełen zestaw zabezpieczeń certyfikowanych przez VDE.

Obudowa z wytrzymałego tworzywa sztucznego (poliwęglan wzmacniany) ma front w kolorze szarym i tył czarny. Wymiary 355 × 255 × 125 mm pozwalają na wygodne przenoszenie między strefami robót dzięki ergonomicznym uchwytom. Skrzynka osiąga stopień ochrony IP65, natomiast gniazda wbudowane w pokrywę - IP44. Ta różnica ma znaczenie praktyczne: sama obudowa jest pyłoszczelna i odporna na strumień wody, a gniazda chronione przed bryzgami i ciałami stałymi powyżej 1 mm. Douszczelniana pokrywa i odpowiednio dobrane dławnice kablowe zabezpieczają aparaturę przed wilgocią nawet podczas deszczu czy pracy na mokrym podłożu.

Różnorodność gniazd zasilających

Rozdzielnica oferuje sześć gniazd rozmieszczonych na pokrywie - ta konfiguracja pozwala jednocześnie zasilać zarówno drobne elektronarzędzia ręczne, jak i maszyny przemysłowe pobierające duży prąd:

• 4 × gniazdo SCHUKO (typ F) - jednofazowe, 230 V / 16 A, IP54. Służy do podłączania wiertarek, szlifierek, ładowarek do akumulatorów i przenośnego oświetlenia LED.
• 1 × gniazdo CEE trójfazowe - 400 V / 16 A, IP44/VDE. Obsługuje betoniarki, nagrzewnice elektryczne oraz sprężarki tłokowe.
• 1 × gniazdo CEE trójfazowe - 400 V / 32 A, IP44/VDE. Zasili piły tarczowe spalinowe zastępowane elektrycznymi, żurawie budowlane lub agregaty tynkarskie.

Każde gniazdo CEE wyposażono w blokadę mechaniczną uniemożliwiającą wysunięcie wtyku pod obciążeniem - istotna cecha na ruchomym placu budowy.

Certyfikowana aparatura zabezpieczeniowa VDE

Stowarzyszenie VDE (Verband der Elektrotechnik) to jeden z najbardziej wymagających europejskich ośrodków certyfikacyjnych. Aparatura Doktorvolt z tym znakiem gwarantuje deklarowane parametry pracy potwierdzone badaniami laboratoryjnymi - stabilną charakterystykę wyzwalania w całym zakresie temperatur roboczych oraz niską rezystancję styków redukującą straty mocy.

W rozdzielnicy zamontowano wyłączniki nadprądowe o charakterystyce C (wolniejsza reakcja na krótkotrwałe skoki prądu przy rozruchu silników - eliminuje zbędne wyłączenia):

• 2 × wyłącznik nadprądowy C16 (jednobiegunowy) - chroni obwody SCHUKO; zdolność wyłączalna 10 kA.
• 1 × wyłącznik nadprądowy C16 (trójbiegunowy) - zabezpiecza gniazdo CEE 400 V / 16 A.
• 1 × wyłącznik nadprądowy C32 (trójbiegunowy) - chroni gniazdo CEE 400 V / 32 A.
• wyłącznik różnicowoprądowy typ A - 40 A / 30 mA / 10 kA, czterobiegunowy. Reaguje na prądy upływowe powyżej bezpiecznej wartości chroniąc przed porażeniem.

Wspólna praca obu typów wyłączników zapewnia kompleksową ochronę przed skutkami zwarć oraz przed prądami upływowymi stanowiącymi bezpośrednie zagrożenie dla zdrowia użytkowników.

Wewnętrzne okablowanie klasy H07V-K

Fabryczne oprzewodowanie wykonano przewodami linkowymi H07V-K klasy żyły elastycznej (klasa 5), co ułatwia ewentualny serwis i zmniejsza ryzyko pęknięć przy wibracjach transportowych:

Funkcja przewodu	Przekrój	Kolor izolacji
Ochronny (PE)	linka H07V-K 2,5/4 mm2	żółto-zielony
Neutralny (N)	linka H07V-K 2,5/4/6 mm2	niebieski
Zasilające fazowe	linka H07V-K 2,5/4 mm2	czarny

Wszystkie końcówki są zaprasowane tulejkami - większa powierzchnia styku ogranicza samoczynne luzowanie śrub w zaciskach nawet przy wielokrotnym przenoszeniu rozdzielnicy między strefami robót.

Produkcja odbywa się w systemie certyfikowanym przez TÜV SÜD oraz według normy ISO 9001:2015. Same rozdzielnice spełniają wymagania IEC 61439 dotyczące konstrukcji i badań typowych rozdzielnic niskonapięciowych oraz dyrektyw unijnych objętych oznaczeniem CE.
