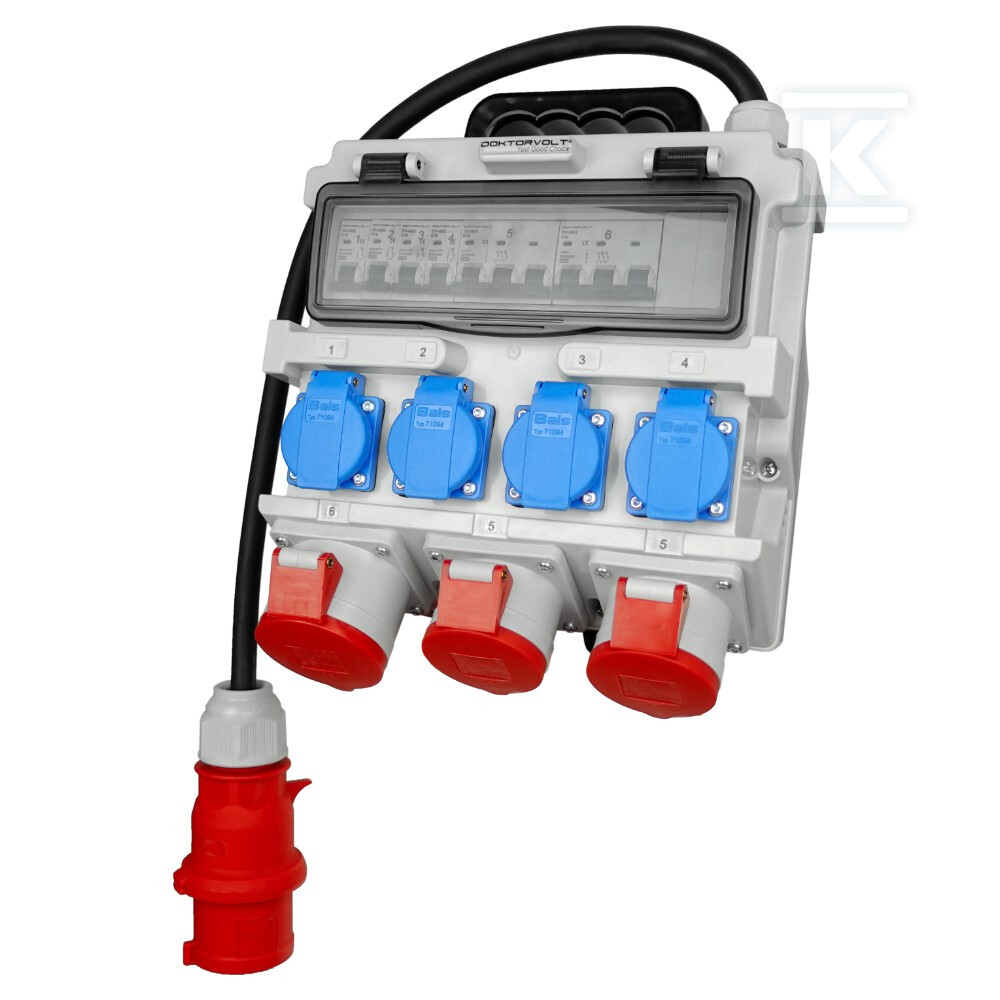

Rozdzielnica budowlana TR-S 32A 2x16A 4x230V Schuko Doktorvolt 7273 DV-7273-D

Przenośna rozdzielnica budowlana z pełnym okablowaniem

Rozdzielnica TR-S to kompletne rozwiązanie dystrybucji energii elektrycznej na placach budów, w warsztatach i zakładach przemysłowych. Urządzenie dostarczane jest w pełni okablowane i gotowe do natychmiastowego podłączenia - wystarczy podpiąć wtyczkę do źródła zasilania.

Obudowa wykonana z technopolimeru o wymiarach 310 × 275 × 120 mm mieści 12 modułów rozmieszczonych w jednym rzędzie. Przednia płyta ma kolor szary RAL 7035, tylna - czarny. Wyposażona jest we wygodny uchwyt, co pozwala na szybkie przemieszczanie urządzenia między stanowiskami roboczymi. Stopień ochrony obudowy to IP44, co oznacza odporność na obiekty większe niż 1 mm oraz zachlapanie wodą z dowolnego kierunku - wystarczającą do typowych warunków na budowie.

Konfiguracja gniazd i zabezpieczeń

Rozdzielnica oferuje mieszany zestaw gniazd dostosowany do różnych typów odbiorników:

• 4× gniazdo jednofazowe Schuko - napięcie 230 V, prąd 16 A, klasa szczelności IP54. Niemiecki system Schuko to najpopularniejszy standard w Europie, kompatybilny z większością elektronarzędzi, oświetlenia roboczego i sprzętu biurowego.
• 3× gniazdo siłowe CEE - jedno 400 V / 32 A oraz dwa 400 V / 16 A, wszystkie pięciobiegunowe (5P), kolor czerwony. Klasa szczelności IP44. Gniazda te obsługują spawarki, betoniarki, kompresory i inne urządzenia wymagające trójfazowego zasilania.

Każde gniazdo ma własne zabezpieczenie nadprądowe - dla odbiorników jednofazowych są to wyłączniki C16 jednobiegunowe o zdolności wyłączania 6 kA, dla siłowych - wyłączniki trójbiegunowe C16 i C32 również o charakterystyce C i mocy zwarciowej 6 kA. Takie rozwiązanie eliminuje ryzyko awarii jednego obwodu wpływającej na pozostałe.

Zasilanie i okablowanie

Kabel przyłączeniowy stanowi przewód elastyczny typu H07RN-F o przekroju żyły wynoszącym cztery milimetry kwadratowe. Jest to przewód przeznaczony do trudnych warunków środowiskowych - sprawdza się zarówno wewnątrz, jak i na zewnątrz budynków. Pięciożyłowa konstrukcja obsługuje pełen układ trójfazowy z neutralnym i ochronnym.

Wtyczka przyłączeniowa ma parametry 32 A / 5P / 400 V / IP44. Wewnątrz rozdzielnicy okablowanie wykonano linkami H07V-K w trzech kolorach izolacji - żółto-zielonym (ochronny), czarnym (faza) i niebieskim (neutralny) - co zapewnia prawidłową identyfikację przewodów podczas ewentualnych prac serwisowych.

Prąd znamionowy wejściowy wynosi 32 A, napięcie robocze to układ trójfazowy 230/400 V. Współczynnik RDF równy 0,6 informuje o stosunku prądu ciągłego dopuszczalnego przy różnych konfiguracjach obciążenia.

Normy, certyfikaty i jakość wykonania

Producent wdrożył system zarządzania jakością certyfikowany przez TÜV SÜD według normy ISO 9001:2015. Konstrukcja rozdzielnicy spełnia wymagania normy serii IEC 61439, która definiuje warunki badania rozdzielnic fabrycznie montowanych - potwierdza to wytrzymałość mechaniczną obudowy oraz skuteczność połączeń elektrycznych.

Wyłączniki nadprądowe posiadają certyfikaty zgodności z dyrektywą unijną oraz normą IEC60898, określającą charakterystyki urządzeń do ochrony przed przetężeniem w instalacjach domowych i podobnych. Przewody spełniają wymogi rozporządzenia CPR dotyczącego reakcji na ogień oraz dyrektywy RoHS ograniczającej zawartość substancji niebezpiecznych.
