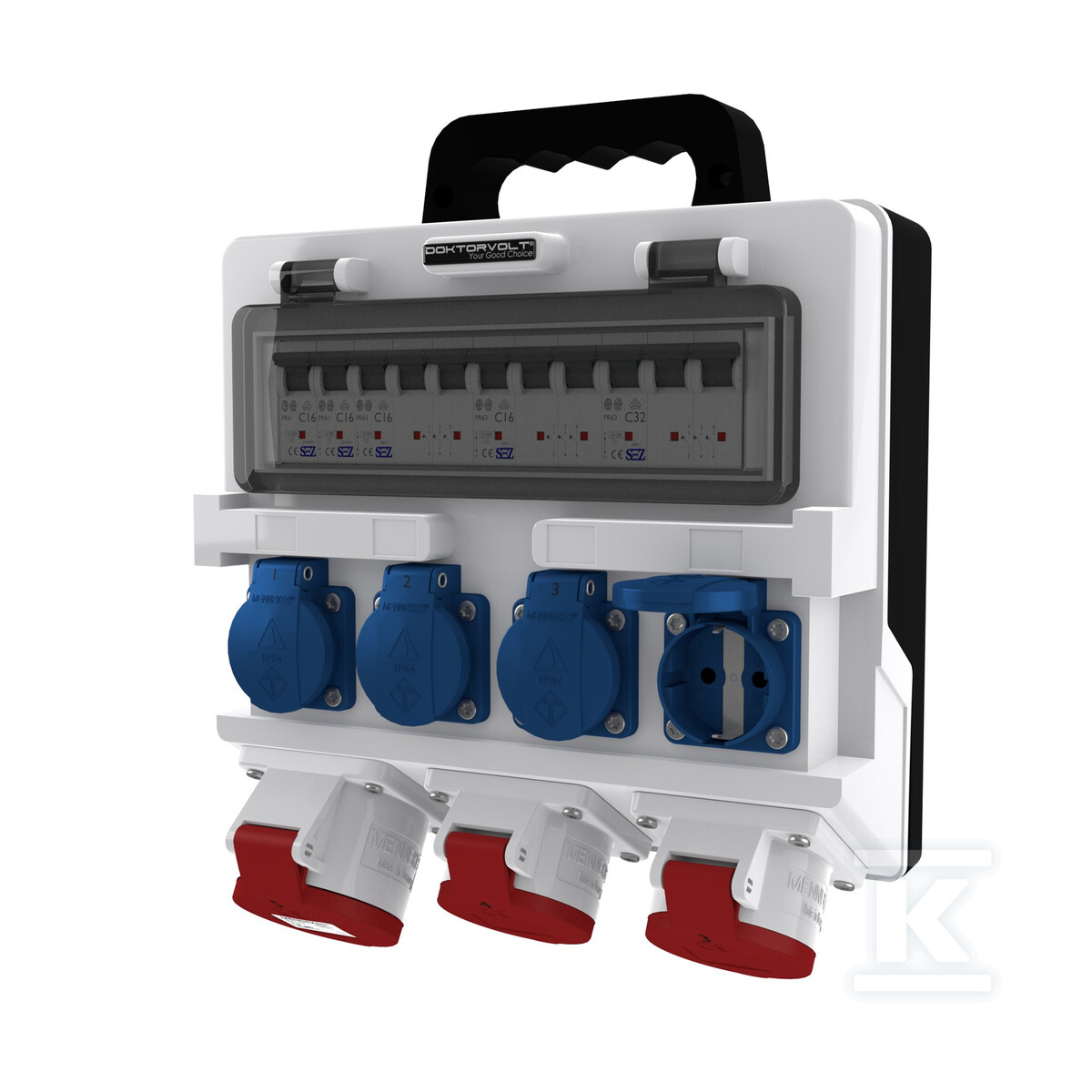

Rozdzielnica budowlana TR-S 32A 2x16A 4x230V Schuko Mennekes Doktorvolt DV-2926-D

Kompleksowe zasilanie na budowie i w terenie

Rozdzielnica budowlana TR-S to gotowe do pracy urządzenie dystrybucyjne, które sprawdza się wszędzie tam, gdzie potrzebne jest pewne i bezpieczne zasilanie elektryczne. Wyposażona w komplet gniazd - od popularnych wtyków Schuko po gniazda siłowe - pozwala jednocześnie podłączyć zarówno drobny osprzęt ręczny, jak i urządzenia o wysokim poborze mocy.

Obudowa z technopolimeru o wymiarach 310 × 275 × 120 mm mieści 12 modułów rozmieszczonych w jednym rzędzie. Przednia płyta utrzymana jest w neutralnym szarym kolorze RAL 7035, co ułatwia jej wpasowanie w profesjonalne otoczenie - na placu budowy czy w hali produkcyjnej wygląda estetycznie i nie rzuca się nadmiernie w oczy. Drzwi wykonano z poliwęglanu, który zachowuje odporność na uderzenia nawet przy intensywnej eksploatacji.

Gniazda przemysłowe - niemiecki standard podłączenia

Producent wyposażył rozdzielnicę w sprawdzone gniazda zgodne z niemieckim systemem Schuko. Konfiguracja obejmuje:

• 4 gniazda jednofazowe typu Schuko (230 V / 16 A) o klasie szczelności IP54 - chronione przed pyłem i strumieniami wody, nadają się do użytku zewnętrznego,
• 2 gniazda siłowe pięciostykowe (400 V / 16 A) typu Typ 1385 - czerwone, dedykowane urządzeniom trójfazowym,
• 1 gniazdo siłowe pięciostykowe (400 V / 32 A) typu Typ 3451 - również czerwone, umożliwiające podłączenie sprzętu o znacznym poborze mocy.

Gniazda siłowe mają klasę szczelności IP44, co zapewnia ochronę przed obcymi ciałami stałymi >1 mm oraz zachlapaniem wodą.

Zabezpieczenia nadprądowe - pełna ochrona każdego obwodu

Każdy obwód otrzymał dedykowane wyłączniki nadprądowe o zdolności zwarciowej 10 kA:

Obwód	Wyłącznik
Gniazda Schuko (4×)	C16 /1P
Gniazdo siłowe 32 A	C32 /3P
Każde gniazdo siłowe 16 A	C16 /3P

Wyłączniki spełniają normę VDE, co potwierdza ich zgodność z europejskimi standardami bezpieczeństwa. Szyna łączeniowa 3F /10M/12 mm2 z kompletem zaślepek zapewnia prawidłową dystrybucję faz zarówno dla obwodów jednofazowych, jak i trójfazowych.

Okablowanie wykonano linkami sterowniczymi H07V-K - żółtozielonymi (ochronnymi), czarnymi (fazowymi) i niebieskimi (neutralnymi) o przekrojach 2,5 mm2 oraz 4 mm2. Przewody te spełniają wymagania dyrektywy CPR dotyczącej reakcji na ogień oraz normy RoHS.

Zastosowanie - od placu budowy po imprezę plenerową

Rozdzielnica TR-S została zaprojektowana z myślą o wymagających warunkach terenowych:

• place budów i obszary przy pracach drogowych,
• zakłady przemysłowe oraz warsztaty wymagające podłączenia urządzeń trójfazowych,
• samodzielna budowa domu jednorodzinnego,
• tereny zielone oraz imprezy masowe na świeżym powietrzu.

Urządzenie jest przenośne dzięki natynkowemu montażowi - można je ustawić na ziemi lub zamontować na ścianie. Stopień ochrony całości to IP44, a prąd znamionowy wynoszący 80 A przy napięciu 230/400 V pozwala na swobodne korzystanie z pełnej mocy wszystkich gniazd jednocześnie.

Produkcja odbywa się w systemie zarządzania certyfikowanym przez TÜV SÜD, a samo urządzenie spełnia normę IEC 61439. Producent posiada również certyfikat ISO 9001:2015, co świadczy o powtarzalnej jakości procesów produkcyjnych.
