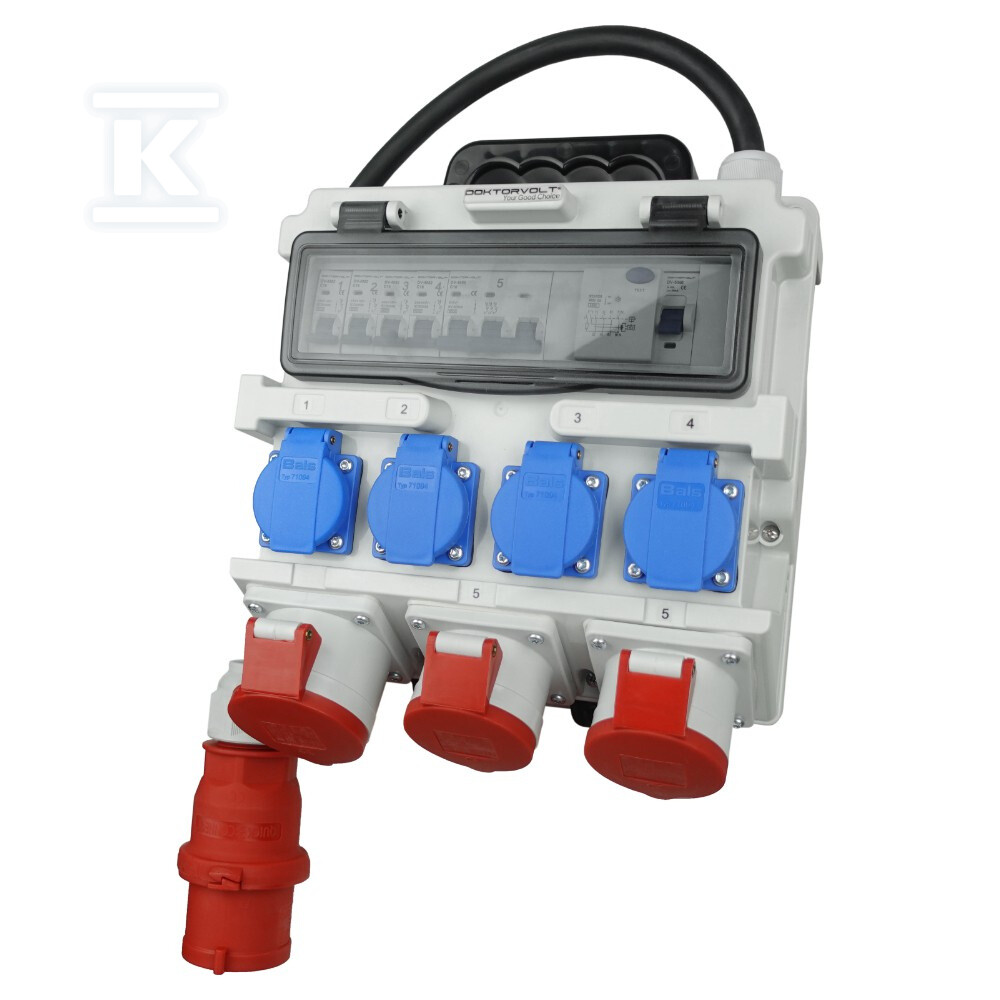

Rozdzielnica budowlana TR-S/FI 32A 2x16A 4x230V SKH Schuko Doktorvolt 7266 DV-7266-D

Przenośna rozdzielnica z pełnym zabezpieczeniem dla placów budowy

Rozdzielnica budowlana TR-S/FI to kompletnie wyposażone urządzenie do dystrybucji energii elektrycznej w warunkach tymczasowych. Wyposażona w wyłącznik różnicowoprądowy (RCCB) oraz zabezpieczenia nadprądowe dla każdego obwodu - gotowa do pracy od pierwszego podłączenia.

Obudowa mieści 12 modułów w jednym rzędzie i została wykonana z technopolimeru na korpusie oraz poliwęglanu na drzwiach. Przednia płyta ma kolor szary RAL7035, tylna jest czarna. Wymiary całości z zamontowanymi gniazdami wynoszą 310 × 275 × 120 mm, a masa urządzenia to około 5,2 kg. Stopień ochrony obudowy to IP44 - zabezpieczenie przed obiektami >1 mm oraz bryzgami wody pod dowolnym kątem.

Gniazda i konfiguracja obwodów

Na przedniej płycie umieszczono cztery gniazda jednofazowe Schuko (typ F, niemiecki system) o napięciu 230 V / 16 A każde - klasyfikacja IP54 pozwala na ich użytkowanie na otwartym powietrzu nawet przy deszczu. Dodatkowo na dolnej ściance zamontowano trzy gniazda siłowe CEE produkcji Bals:

• 1× gniazdo siłowe 400 V / 32 A / IP54 - do zasilania ciężkich maszyn i spawarek,
• 2× gniazdo siłowe 400 V / 16 A / IP54 - dla elektronarzędzi przemysłowych i sprzętu trójfazowego.

Każde gniazdo ma własne zabezpieczenie nadprądowe. Obwody Schuko chronione są przez cztery wyłączniki C16 jednobiegunowe (6 kA), natomiast obwody siłowe przez jeden wyłącznik trójbiegunowy C16 (6 kA). Za ochronę przed dotykiem pośrednim odpowiada wyłącznik różnicowoprądowy RCCB typ A, czterobiegunowy, znamionowy prąd różnicowy ?30 mA.

Zasilanie i okablowanie

Do rozdzielnicy dołączony jest kabel przyłączeniowy H07RN-F o przekroju żyły roboczej N+PE+3L = PE + N + L1 + L2 + L3 = pięć żył ×4 mm2. Elastyczna linka sterownicza H07V-K w kolorach żółto-zielonym (ochronny), czarnym i niebieskim zapewnia prawidłowe oznaczenie przewodów w całej instalacji wewnętrznej. Wtyczka przyłączeniowa to solidny konektor 32 A / pięciostykowy / IP44, pasujący do standardowych rozdzielni budowlanych i przemysłowych.

Znamionowa obciążalność urządzenia wynosi 32 A przy napięciu roboczym do max. prądu ICC ?10 kA. Współczynnik RDF równy 0,6 informuje o dopuszczalnym obciążeniu ciągłym względem mocy szczytowej - typowo wystarcza do jednoczesnego zasilenia elektronarzędzi o sumarycznej mocy do około 22 kW.

Norma i certyfikaty

Produkcja odbywa się w systemie zarządzania jakością certyfikowanym przez TÜV SÜD według normy ISO 9001:2015. Wyłączniki nadprądowe spełniają wymagania CE oraz IEC60898, a sama rozdzielnica konstrukcyjna - normy serii IEC61439. Okablowanie posiada certyfikaty CPR (reakcja na ogień) oraz RoHS. Całość jest oznakowana znakiem CE jako wyrobem kompletnym gotowym do oddania do użytku.

Urządzenie sprawdza się na placach budów i przy robotach drogowych, w zakładach przemysłowych i rzemieślniczych warsztatach wymagających zasilania siłowego, a także podczas samodzielnego budowania domu czy organizacji imprez plenerowych na terenach bez stałej infrastruktury elektrycznej.
