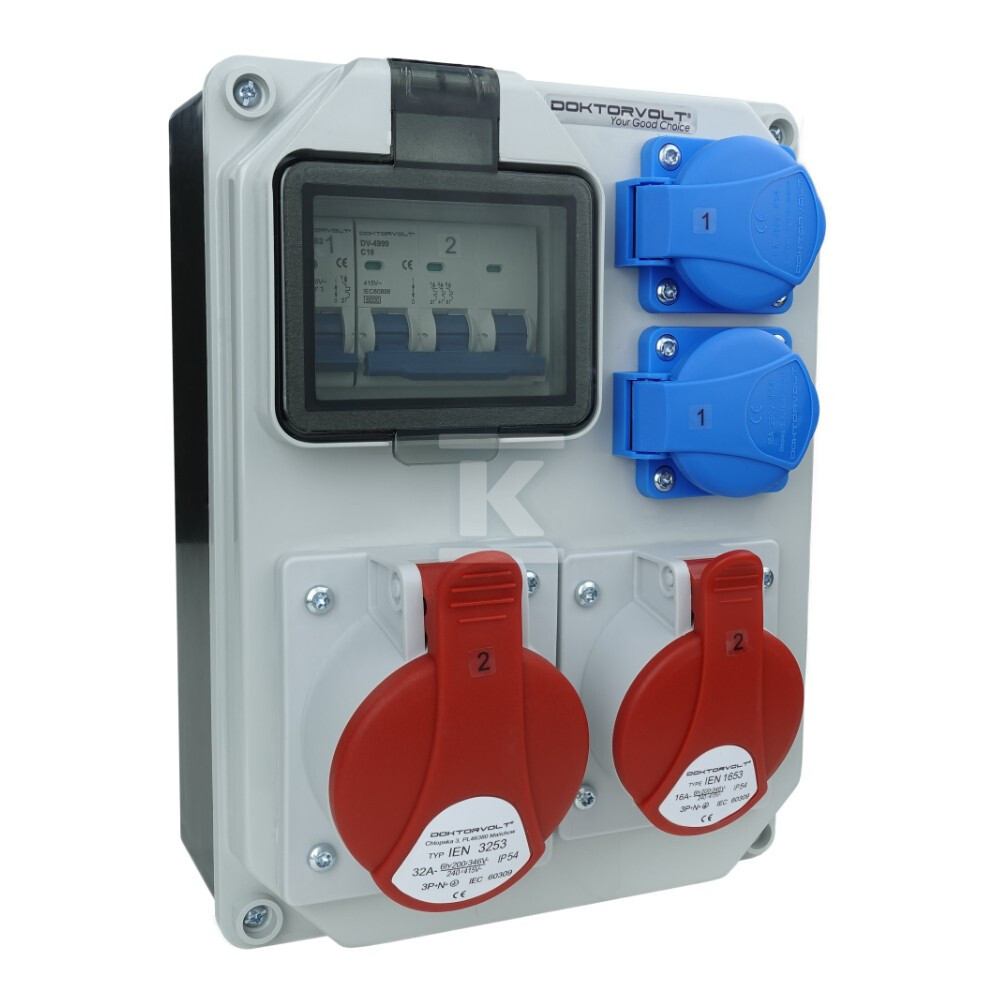

Rozdzielnica budowlana uzbrojona HL-S 32A 16A 2x230V Doktorvolt DV-5354-F

Konstrukcja obudowy i odporność na warunki zewnętrzne

Rozdzielnica HL-S ma kompaktową obudowę o wymiarach 240,5 × 180 × 110 mm, wykonaną z technopolimeru - tworzywa sztucznego odpornego na uderzenia i korozję. Przednia płyta ma kolor szary RAL 7035, natomiast tylna płyta jest czarna. Drzwi wykonano z poliwęglanu z piankową uszczelką transparentną - dzięki temu widać aparaturę wewnątrz bez konieczności ich otwierania.

Odporność mechaniczna obudowy sięga IK09, co oznacza ochronę przed uderzeniami o energii do 10 dżuli. Przeszła również próbę rozżarzonego drutu w temperaturze 650°C - potwierdza to jej odporność na działanie wysokich temperatur i zdolność do samogaszenia. Maksymalne napięcie pracy to 750 V AC, a całość montowana jest natynkowo. Śruby wykonano ze stali nierdzewnej.

Zakres temperatur pracy mieszczący się między -25°C a +60°C pozwala na użytkowanie rozdzielnicy zarówno podczas mroźnych zimowych dni, jak i upalnego lata - istotne na otwartych placach budowy.

Wyposażenie w gniazda i zabezpieczenia

Model DV-5354-F wyposażono w cztery gniazda o różnych parametrach:

• 2× gniazdo siłowe 400V - jedno 32A IP54 i jedno 16A IP54, oba w kolorze czerwonym,
• 2× gniazdo 230V 16A IP54 - do standardowych urządzeń elektrycznych.

Gniazda siłowe pozwalają na podłączenie ciężkich maszyn budowlanych, spawarek czy agregatów prądotwórczych wymagających zasilania trójfazowego. Każde gniazdo siłowe jest chronione przed dostępem do części niebezpiecznych drutem oraz bryzgami wody z dowolnego kierunku.

Za ochronę odpowiadają dwa wyłączniki nadprądowe marki Doktorvolt:

• wyłącznik C16A 6kA 3P (trójfazowy) - zabezpiecza gniazda siłowe,
• wyłącznik C16A 6kA 1P (jednofazowy) - chroni gniazda 230V.

Charakterystyka C oznacza umiarkowane opóźnienie przy krótkotrwałych skokach prądu rozruchowego, dlatego wyłączniki dobrze znoszą uruchamianie silników elektrycznych. Rozdzielnica jest fabrycznie okablowana i gotowa do podłączenia - wystarczy doprowadzić przewód zasilający przez dławnicę kablową PG-16 do listwy zaciskowej LZ-4.

Zastosowania praktyczne

Rozdzielnica HL-S sprawdza się wszędzie tam, gdzie potrzebne jest tymczasowe lub półstałe zasilanie elektryczne:

• plac budowy i prace drogowe - zasilanie elektronarzędzi, betoniarek, oświetlenia roboczego,
• zakłady przemysłowe i warsztaty - podłączenie maszyn wymagających gniazd siłowych,
• budowa domu jednorodzinnego - etap instalacyjny i wykończeniowy,
• tereny zielone i imprezy plenerowe - mobilne źródło zasilania poza infrastrukturą budowlaną.

Dzięki niewielkim gabarytom rozdzielnica nie zajmuje dużo miejsca i łatwo ją zamontować na ścianie, słupie lub konstrukcji tymczasowej.

Certyfikaty i jakość producenta

Produkcja rozdzielnic Doktorvolt odbywa się w nowoczesnej hali w Malichowie (woj. opolskie). Firma wdrożyła system zarządzania certyfikowany przez TÜV SÜD oraz posiada certyfikat ISO 9001:2015. Obudowa spełnia normy EN 60670-1 i EN 60670-24, a cały produkt oznaczono znakiem CE.

Każdy egzemplarz przechodzi rutynowe testy bezpieczeństwa i otrzymuje indywidualny certyfikat jakości. Komponenty używane w rozdzielnicach Doktorvolt należą do klasy premium - dotyczy to zarówno gniazd, okablowania, jak i samej obudowy.
