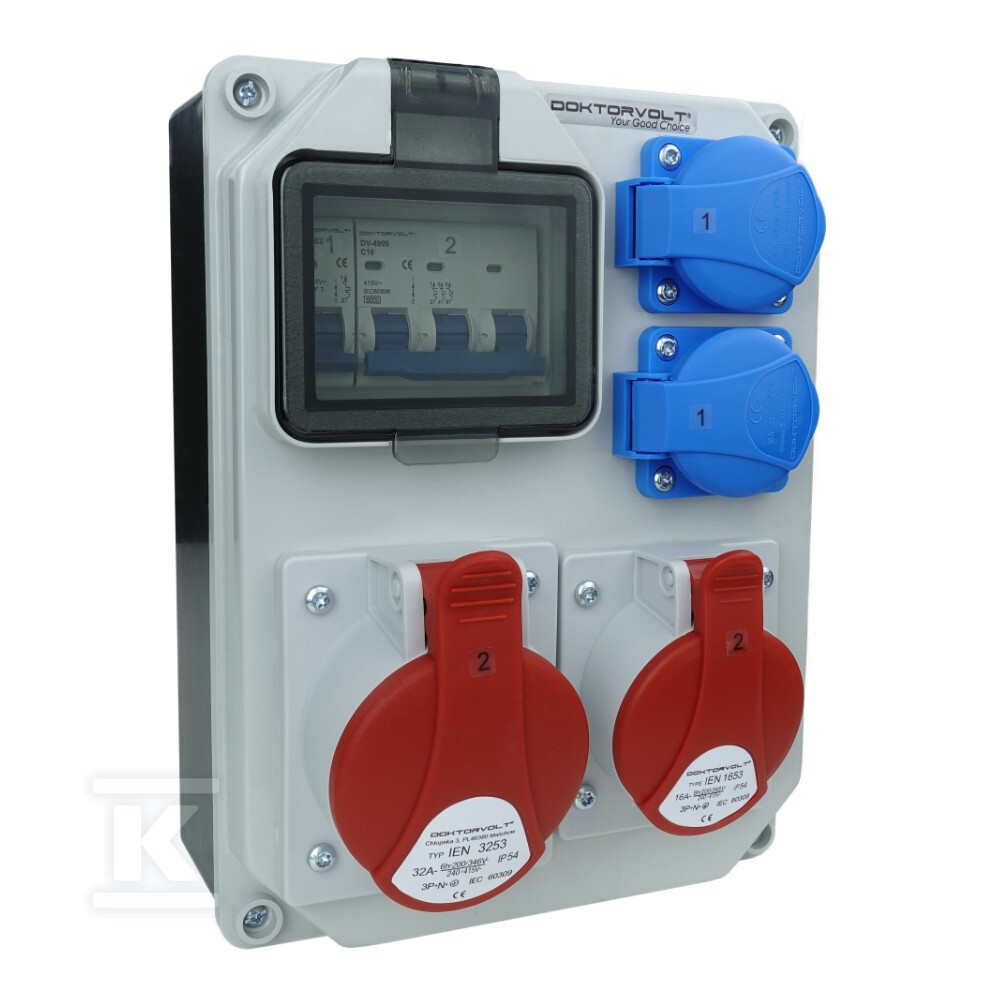

Rozdzielnica budowlana uzbrojona HL-S 32A 16A 2x230V Schuko Doktorvolt DV-5361-D

Obudowa i konstrukcja

Rozdzielnica budowlana HL-S wyróżnia się solidną obudową z technopolimeru o wymiarach 240,5 × 180 × 110 mm, która zapewnia odporność mechaniczną potwierdzoną klasą IK09 - skrzynka przetrwa uderzenie o energii do 10 dżuli (odpowiednik uderzenia młotkiem ważącym ok. 1 kg z wysokości 20 cm). Przednia płyta ma kolor szary RAL 7035, natomiast tylna płyta jest czarna - takie zestawienie ułatwia szybkie rozpoznanie przodu skrzynki w warunkach placu budowy.

Drzwi wykonano z poliwęglanu - tworzywa odpornego na stłuczenia i działanie promieni UV. Piankowa uszczelka wokół krawędzi drzwi skutecznie chroni wnętrze przed pyłem i wilgocią. Śruby mocujące wykonano ze stali nierdzewnej, więc nie korodują nawet przy długotrwałej ekspozycji na warunki atmosferyczne.

Obudowa pracuje w zakresie temperatur od -25°C do +60°C. Napięcie znamionowe obudowy wynosi 750 V AC, a próba rozżarzonego drutu przy 650°C potwierdza odporność termiczną materiału.

Konstrukcja jest natynkowa - jeden rząd mieszczący 4 moduły aparatu modułowego. W zestawie znajdują się dławnica kablowa PG-16 do wprowadzenia przewodów oraz listwa zaciskowa LZ-4 ułatwiająca rozbudowę instalacji.

Gniazda elektryczne

Rozdzielnica oferuje cztery gniazda o różnych parametrach:

Typ gniazda	Ilość	Napięcie	Prąd	Stopień ochrony
Schuko (niemiecki)	2	230 V	16 A	IP54
Siłowe czerwone	1	400 V	32 A	IP54
Siłowe czerwone	1	400 V	16 A	IP54

System Schuko charakteryzuje się bocznymi stykami uziemiającymi - gniazdo jest bardziej odporne na wypadanie wtyczki niż standardowe gniazdo francuskie. Dwa gniazda siłowe 400V mają kolor czerwony - zgodnie z normami oznacza to instalacje przemysłowe.

Za bezpieczeństwo odpowiadają dwa wyłączniki nadprądowe:

• C16A jednobiegunowy (1P) - zabezpiecza obwody gniazd Schuko,
• C16A trójbiegunowy (3P) - chroni obwody siłowe.

Charakterystyka C sprawdza się przy obciążeniach indukcyjnych (silniki elektryczne, transformatory). Zdolność wyłączalna 6 kA gwarantuje skuteczne przerwanie zwarcia nawet w rozbudowanych instalacjach.

Zastosowania

Rozdzielnica HL-S sprawdza się wszędzie tam, gdzie potrzebne jest tymczasowe lub półstałe zasilanie elektryczne:

• Plac budowy i prace drogowe,
• zakłady przemysłowe i hale produkcyjne,
• warsztaty samochodowe i garaże,
• budowa domu jednorodzinnego,
• imprezy plenerowe i tereny zielone.

Obudowa waży niewiele ponad kilogram (1,7 kg), więc przenoszenie między stanowiskami nie stanowi problemu. Dzięki fabrycznemu okablowaniu instalator oszczędza czas - wystarczy doprowadzić przewód zasilający przez dławnicę PG-16 i podłączyć do listwy zaciskowej.

Normy i certyfikaty

Producent deklaruje zgodność obudowy z normami:

• EN 60670-1 - ogólne wymagania dla obudów przeznaczonych do instalacji elektrycznych,
• EN 60670-24 - wymagania dodatkowe dla obudów przeznaczonych do użytku na zewnątrz budynków.

Całość produkcji odbywa się w systemie zarządzania jakością certyfikowanym przez TÜV SÜD, co potwierdza norma ISO 9001:2015. Produkt posiada oznaczenie CE.
