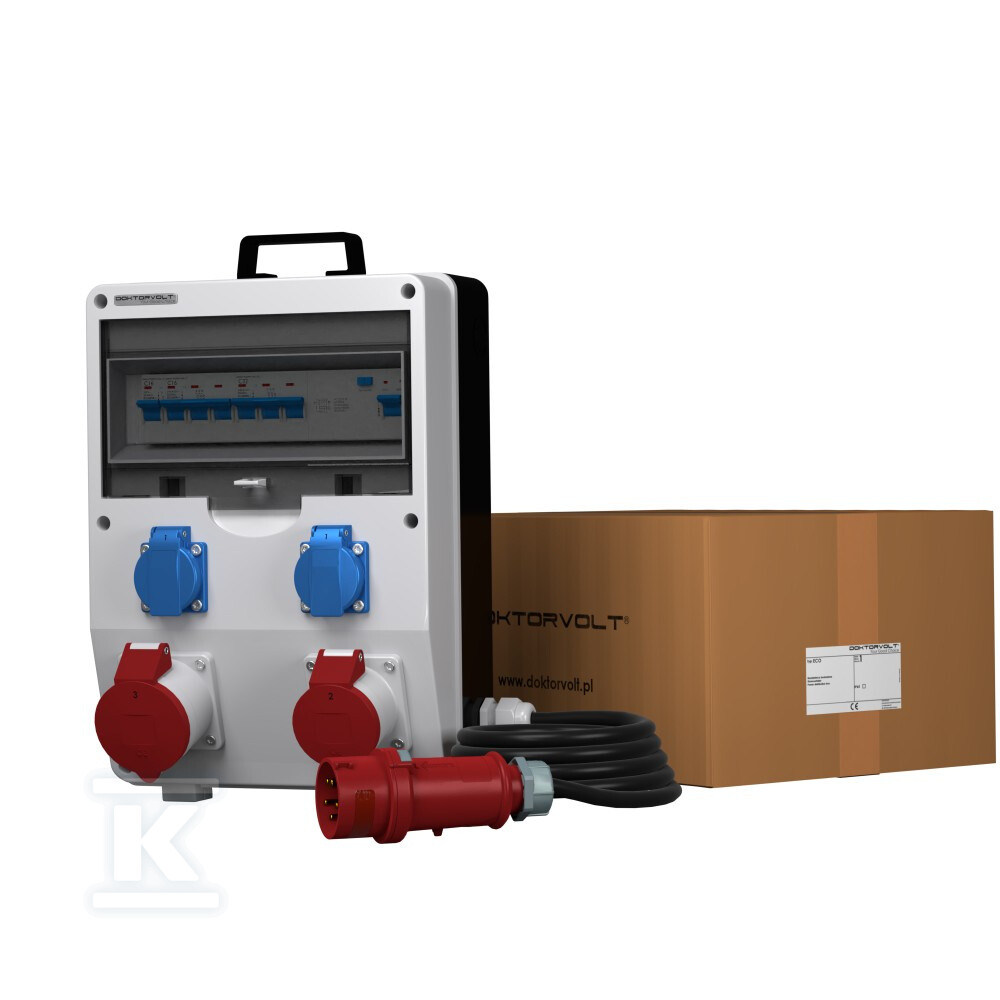

Rozdzielnica budowlana z kablem ECO-S/FI 32A 16A 2x230V Schuko Doktorvolt 9757 DV-9757-D

Rozdzielnica budowlana z pełnym zabezpieczeniem - rozwiązanie dla profesjonalistów i wykonawców

Rozdzielnica elektryczna serii ECO-S/FI to kompletne urządzenie dystrybucyjne przeznaczone do tymczasowego zasilania na placach budowy, w zakładach przemysłowych, warsztatach oraz podczas prac drogowych. Producent wyposażył ją w cztery gniazda - dwa jednofazowe Schuko o napięciu 230 V / 16 A (IP54) oraz dwa siłowe 400 V o prądach 16 A i 32 A (IP44), wszystkie marki Bals z systemem Quick-Connect. Dzięki temu rozdzielnica obsłuży zarówno drobne narzędzia ręczne, jak i mocne urządzenia trójfazowe - spawarki, betoniarki czy sprężarki.

Obudowa i warunki pracy

Obudowa wykonana z technopolimeru o wymiarach 360 × 260 × 165 mm zapewnia odpowiednią przestrzeń na aparaturę modułową (12 modułów w jednym rzędzie). Przednia płyta ma kolor szary RAL 7035, tylna płyta jest czarna. Drzwi wykonano z poliwęglanu - materiału odpornego na uderzenia i warunki atmosferyczne. Uszczelka z gumy EPDM chroni wnętrze przed wilgocią i pyłem. Śruby ze stali nierdzewnej gwarantują trwałość połączeń nawet przy częstym otwieraniu. Stopień ochrony obudowy to IP44.

Zabezpieczenia elektryczne

Każde gniazdo ma własne zabezpieczenie nadprądowe - dla gniazd Schuko zamontowano wyłącznik C16 jednobiegunowy (6 kA), natomiast gniazda siłowe chronią dwa wyłączniki trójfazowe: C16 (6 kA) dla gniazda 16 A oraz C32 (6 kA) dla gniazda 32 A. Za ochronę przed dotykiem pośrednim odpowiada wyłącznik różnicowoprądowy Typ A, 40 A / 30 mA, czterobiegunowy, certyfikowany zgodnie z normami IIEC/EN 61008-1 (TÜV, KEMA). Wyłączniki nadprądowe spełniają normę IEC/EN 60898-1 i posiadają certyfikaty SEMKO oraz TÜV.

Okablowanie i gotowość do pracy

Rozdzielnica jest fabrycznie oprzewodowana linkami H07V-K o przekrojach 2,5-6 mm2 w kolorach zgodnych ze standardem instalacyjnym (niebieski - neutralny, żółto-zielony - ochronny, czarny - fazowy). Szyna trójfazowa rozdziela zasilanie między poszczególne obwody. W zestawie znajduje się kabel przyłączeniowy 5×4 mm2. Dołączono również dławnicę kablową PG-21.

Urządzenie spełnia wymagania dyrektyw unijnych potwierdzone oznaczeniem CE oraz normami CEI-23-48/49 i IEC. Produkcja odbywa się zgodnie z systemem zarządzania jakością DIN EN ISO 9001:2015 certyfikowanym przez TÜV SÜD - każda rozdzielnica przechodzi kontrolę elektryczną przed wysyłką.
