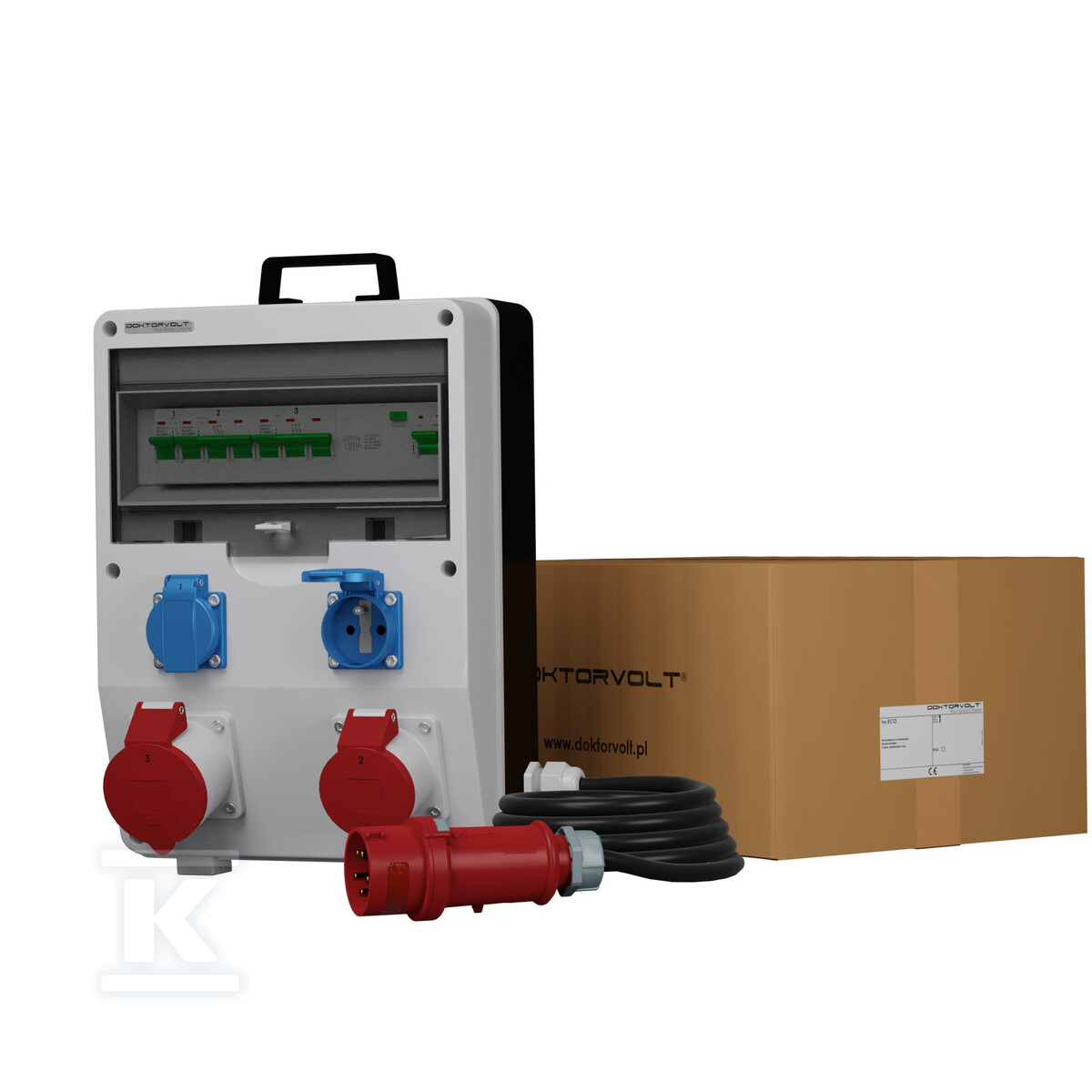

Rozdzielnica budowlana z kablem ECO-S/FI SKH 32A 16A 2x230V Doktorvolt® 9764 DV-9764-F

Mobilne zasilanie na placu budowy i w terenie

Przenośna rozdzielnica elektryczna z serii ECO to kompletne rozwiązanie do dystrybucji energii w miejscach bez stałej instalacji - na budowach, przy pracach drogowych, w warsztatach czy podczas imprez plenerowych. Obudowa natynkowa o wymiarach 360 × 260 × 165 mm mieści się na jednym rzędzie i zajmuje tylko 12 modułów, co pozwala na jej wygodne przenoszenie i mocowanie tam, gdzie jest aktualnie potrzebna.

Producent postawił na technopolimer jako materiał korpusu - jest odporny na uderzenia mechaniczne i warunki atmosferyczne. Przednia płyta ma kolor szary RAL 7035, natomiast tył obudowy jest czarny. Drzwi wykonano z poliwęglanu, a uszczelka z gumy EPDM zapewnia szczelność na poziomie IP44. Śruby montażowe ze stali nierdzewnej gwarantują trwałość połączeń nawet przy częstym otwieraniu.

W zestawie znajduje się dławnica PG-21 do wprowadzenia przewodów oraz uchwyt ułatwiający przenoszenie.

Gniazda i okablowanie wewnętrzne

Rozdzielnica została wyposażona w cztery gniazda - dwa jednofazowe i dwa siłowe:

Typ	Parametry	Klasa IP
Gniazdo jednofazowe	230 V / 16 A, system francuski (typ E)	IP54
Gniazdo siłowe	400 V / 32 A / 5P, Quick-Connect	IP44
Gniazdo siłowe	400 V / 16 A / 5P, Quick-Connect	IP44

Wyższa klasa szczelności IP54 przy gniazdach jednofazowych oznacza pyłoszczelność i ochronę przed bryzgami wody - przydatną szczególnie przy pracy na otwartym terenie.

Okablowanie wewnętrzne wykonano linkami sterowniczymi H07V-K o przekrojach od 1,5 mm2 do 6 mm2, co odpowiada różnym obciążeniom poszczególnych obwodów. Kolorystyka przewodów (żółto-zielony - uziemienie, niebieski - neutralny, czarny - faza) jest zgodna z normą CPR.

Do podłączenia służy gumowy kabel przyłączeniowy H07RN-F o przekroju 5×4 mm2 (długość około 90 cm) zakończony wtyczką 32A / 400V / 5P / IP44, co zapewnia kompatybilność z większością rozdzielnic i tablic budowlanych spotykanych w Europie.

Zabezpieczenia nadprądowe i różnicowoprądowe

Za ochronę przed skutkami przeciążenia odpowiadają wyłączniki nadprądowe:

• B16 jednobiegunowy (6 kA) - zabezpiecza obwody gniazd jednofazowych,
• C16 trójbiegunowy (6 kA) - chroni mniejsze gniazdo siłowe,
• C32 trójbiegunowy (6 kA) - chroni większe gniazdo siłowe przeznaczone dla urządzeń o wysokim prądzie rozruchowym.

Charakterystyka C sprawia, że wyłączniki tolerują chwilowe przeciążenia towarzyszące uruchamianiu silników elektrycznych - typowe dla betoniarek, spawarek czy sprężarek powietrza.

Za ochronę przed dotykiem pośrednim odpowiada wyłącznik różnicowoprądowy Typ A o parametrach 40 A / 30 mA / czterobiegunowy. Natychmiastowo rozłącza obwód gdy wykryje upływ prądu przez ciało człowieka lub uszkodzoną izolację. Urządzenie spełnia normę IIEC/EN 61008-1 i posiada certyfikaty TÜV oraz KEMA.

Produkcja rozdzielnic Doktorvolt prowadzona jest w ramach systemu zarządzania certyfikowanego przez TÜV SÜD ISO 9001:2015, a same urządzenia są zgodne z dyrektywą unijną CE oraz normą układową IEC/61439.
