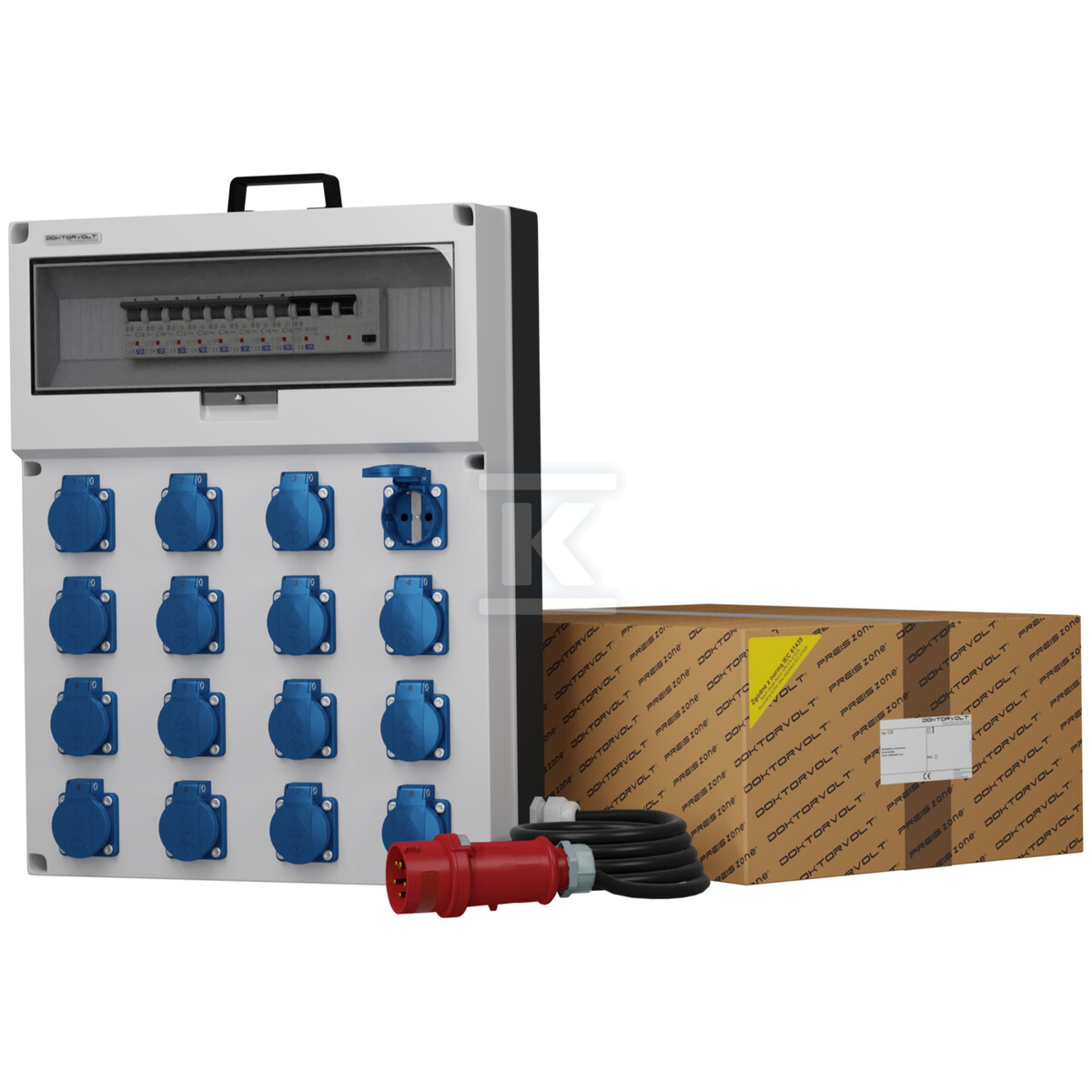

Rozdzielnica budowlana z kablem GR-S/FI SKH 16x230V Schuko Mennekes Doktorvolt® 0625 DV-0625-D

Mobilna rozdzielnica budowlana z pełnym zabezpieczeniem

Przenośna rozdzielnica elektryczna przeznaczona do tymczasowego zasilania placów budowy, warsztatów i terenów przemysłowych. Wyposażona w szesnaście gniazd jednofazowych oraz kompletną aparaturę ochronną - wszystko zamontowane w wytrzymałej obudowie natynkowej z technopolimeru.

Gniazda i system zasilania

Producent zastosował 16 gniazd Schuko marki Mennekes - niemiecki standard oznacza pewność połączeń i kompatybilność z większością elektronarzędzi oraz urządzeń budowlanych dostępnych na rynku. Każde gniazdo pracuje przy napięciu 230 V i prądzie 16 A, co pozwala na jednoczesne podłączenie szerokiej gamy odbiorników: wiertarek, szlifierek, oświetlenia roboczego czy kompresorów.

Zasilanie doprowadza kabel H07RN-F OnPD o przekroju żyły 5×4 mm2 - elastyczna linka w gumowej powłoce odpornej na warunki atmosferyczne i uszkodzenia mechaniczne typowe dla terenu budowy. Dławnica PG-21 umożliwia szczelne wprowadzenie przewodu do obudowy.

Zabezpieczenia elektryczne

Rozdzielnica wyposażona jest w dwa stopnie ochrony:

• Ochrona nadprądowa - osiem wyłączników jednobiegunowych C16A o mocy zwarciowej 10 kA. Charakterystyka C sprawia, że wyłączniki reagują wolniej na krótkotrwałe skoki prądu podczas rozruchu silników (np. betoniarki), co eliminuje fałszywe zadziałania.
• Ochrona przed dotykiem pośrednim - wyłącznik różnicowoprądowy 40 A / 30 mA / 4-polowy. Natychmiast odcina zasilanie w przypadku upływu prądu przez ciało osoby lub uszkodzoną izolację.

Dzięki temu rozdzielnica spełnia wymagania bezpieczeństwa dla tymczasowych instalacji budowlanych - zarówno dla użytkownika końcowego, jak i zgodnie z przepisami BHP obowiązującymi na placach budów.

Obudowa i warunki pracy

Obudowa natynkowa o wymiarach 400 × 515 × 135 mm mieści jeden rząd modułów (19 modułów). Wykonana z technopolimeru - tworzywa odpornego na uderzenia i warunki atmosferyczne. Drzwi z poliwęglanu zapewniają widoczność aparatury wewnątrz bez konieczności ich otwierania.

Stopień ochrony obudowy to IP44, natomiast same gniazda Mennekes mają klasę IP54, co oznacza pyłoszczelność i ochronę przed strumieniem wody. Uszczelka z gumy EPDM zachowuje elastyczność w szerokim zakresie temperatur. Śruby ze stali nierdzewnej nie korodują nawet przy długotrwałej ekspozycji na wilgoć.

Praca przy napięciu 230/400 V AC, częstotliwości 50 Hz, prądzie znamionowym do 32 A. Wytrzymałość zwarciowa ICC wynosi do 10 kA.

Zgodność i certyfikaty

Produkt oznaczony znakiem CE, projektowany i produkowany zgodnie z normą IEC 61439. Producent wdrożył system zarządzania jakością certyfikowany przez TÜV SÜD według normy ISO 9001:2015 - co przekłada się na powtarzalną jakość każdej sztuki i transparentny proces produkcyjny.

Szyna główna to model trójfazowy, jedenastomodułowy o przekroju żyły neutralnej i roboczych wynoszącym do 12 mm2. Okablowanie wykonano linkami sterowniczymi H07V-K - kolorystyka zgodna z normą PN-HD (żółto-zielona = ochronna, niebieska = neutralna). Wtyczka przyłączeniowa Mennekes to solidny wkład typu T14 o parametrach 32 A / 400 V / pięciobiegunowa / IP44, pasujący do standardowych rozdzielnic głównych na budowie.
