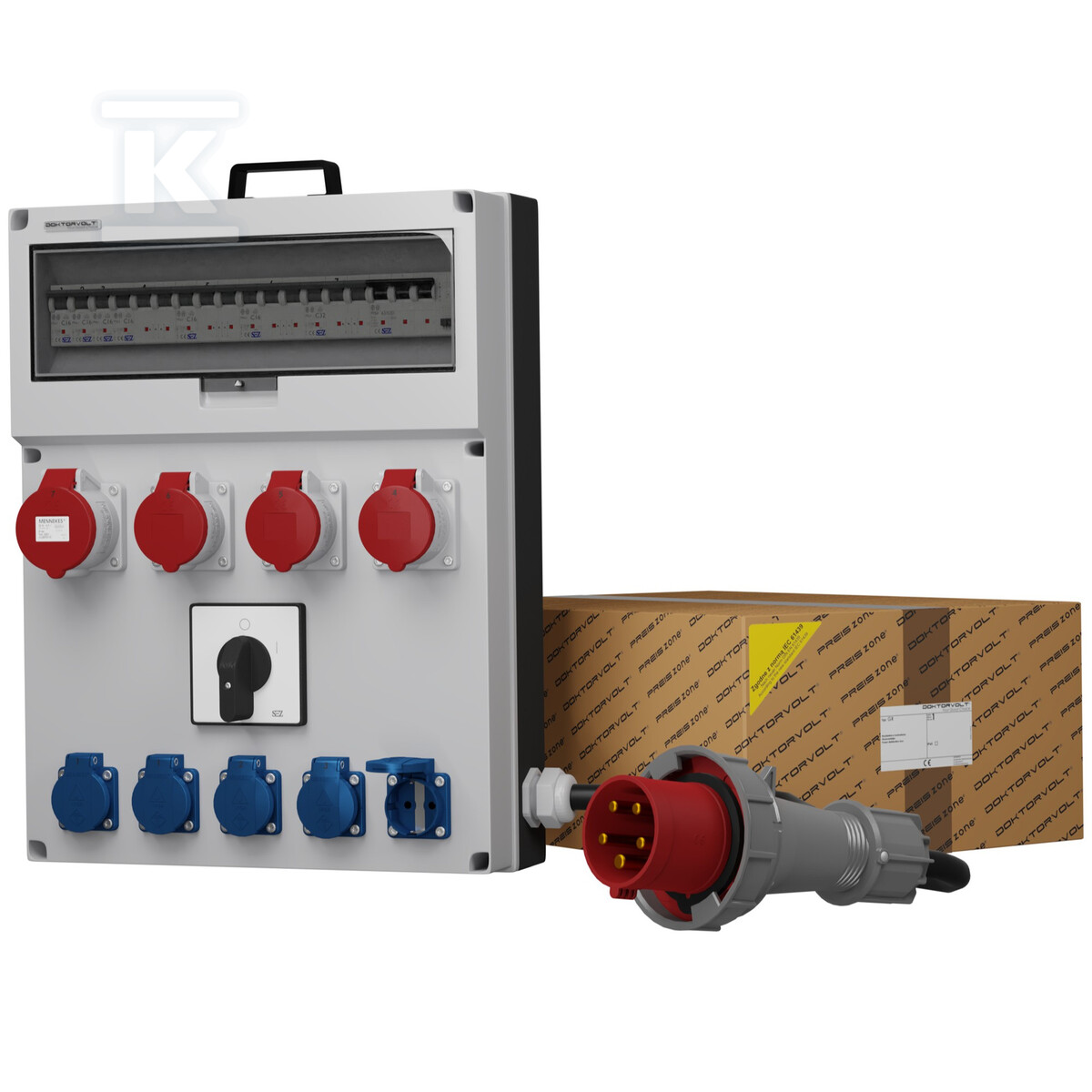

Rozdzielnica budowlana z kablem GR-S/FI SKH 32A 3x16A 5x230V Schuko Mennekes Doktorvolt® 0632 DV-0632-D

Profesjonalne zasilanie na placu budowy i w terenie

Rozdzielnica budowlana Doktorvolt® to kompletne rozwiązanie do dystrybucji energii elektrycznej w warunkach wymagających stałego dostępu do sieci. Urządzenie dostarcza prąd o napięciu znamionowym 230/400 V AC z maksymalnym obciążeniem 63 A, co pozwala na jednoczesne zasilanie zarówno narzędzi sieciowych (230 V), jak i urządzeń siłowych (400 V). Wbudowany kabel przyłączeniowy H07RN-F o przekroju 5×10 mm2 zakończony wtyczką 63 A / 400 V / IP67 umożliwia szybkie podłączenie do rozdzielni głównej lub agregatu - wystarczy jeden przewód i rozdzielnica jest gotowa do pracy.

Obudowa wykonana z technopolimeru o wymiarach 400 × 515 × 135 mm zapewnia odporność mechaniczną przy wadze zaledwie 12 kg. Stopień ochrony IP44 gwarantuje bezpieczne użytkowanie na otwartym powietrzu - kurz i bryzgi wody nie stanowią zagrożenia dla aparatów wewnątrz. Śruby ze stali nierdzewnej oraz uszczelka z gumy EPDM dodatkowo zabezpieczają wnętrze przed warunkami atmosferycznymi.

Gniazda i możliwości podłączeń

Urządzenie wyposażono w pięć gniazd jednofazowych 230 V / 16 A w standardzie Schuko (typ F) produkcji Mennekes - klasyfikacja szczelności IP54 oznacza pyłoszczelność i ochronę przed strumieniem wody. Dla bardziej wymagających odbiorników przewidziano gniazda siłowe Mennekes:

• jedno gniazdo 32 A / 400 V / IP44 (typ 3451) - do maszyn o wysokim poborze mocy,
• trzy gniazda 16 A / 400 V / IP44 (typ 1385) - do spawarek, kompresorów czy pomp.

Wszystkie gniazda siłowe mają kolor czerwony, co ułatwia identyfikację na zatłoczonych stanowiskach roboczych.

Zabezpieczenia i aparatura wewnętrzna

Każde gniazdo ma własne zabezpieczenie nadprądowe - wyłączniki SEZ serii C:

• trzy wyłączniki C16 / 1P / 10 kA chronią gniazda Schuko,
• wyłącznik C32 / 3P / 10 kA dla gniazda siłowego 32 A,
• trzy wyłączniki C16 / 3P / 10 kA dla gniazd siłowych 16 A.

Za ochronę przed dotykiem pośrednim odpowiada wyłącznik różnicowoprądowy 63 A / 30 mA / 4P, który w razie upływu prądu na obudowę odetnie zasilanie w ułamku sekundy. Łącznik krzywkowy z dźwignią umożliwia ręczne załączenie lub wyłączenie całości - przydatne przy konserwacji lub awarii.

Norma i jakość producenta

Rozdzielnica spełnia wymagania normy IEC 61439, potwierdzone certyfikatem CE oraz systemem zarządzania jakością według ISO 9001:2015, certyfikowanym przez TÜV SÜD. Szyna zbiorcza o przekroju 12 mm2 obsługuje trzy fazy na osiemnastu modułach, co zapewnia równomierny rozkład obciążenia nawet przy pełnym obciążeniu wszystkich gniazd jednocześnie.

W zestawie znajduje się dławica kablowa PG-29, uchwyt do mocowania oraz okablowanie wewnętrzne wykonane linkami H07V-K - żółtozielonym (ochronny), niebieskim (neutralny) i czarnym (fazowe) o przekrojach odpowiednich dla każdego obwodu.
