Rozdzielnica budowlana z kablem TD-S/FI SKH 32A 16A 4x230V Schuko Doktorvolt 6794 DV-6794-D

Kompletne rozwiązanie dla tymczasowych instalacji elektrycznych

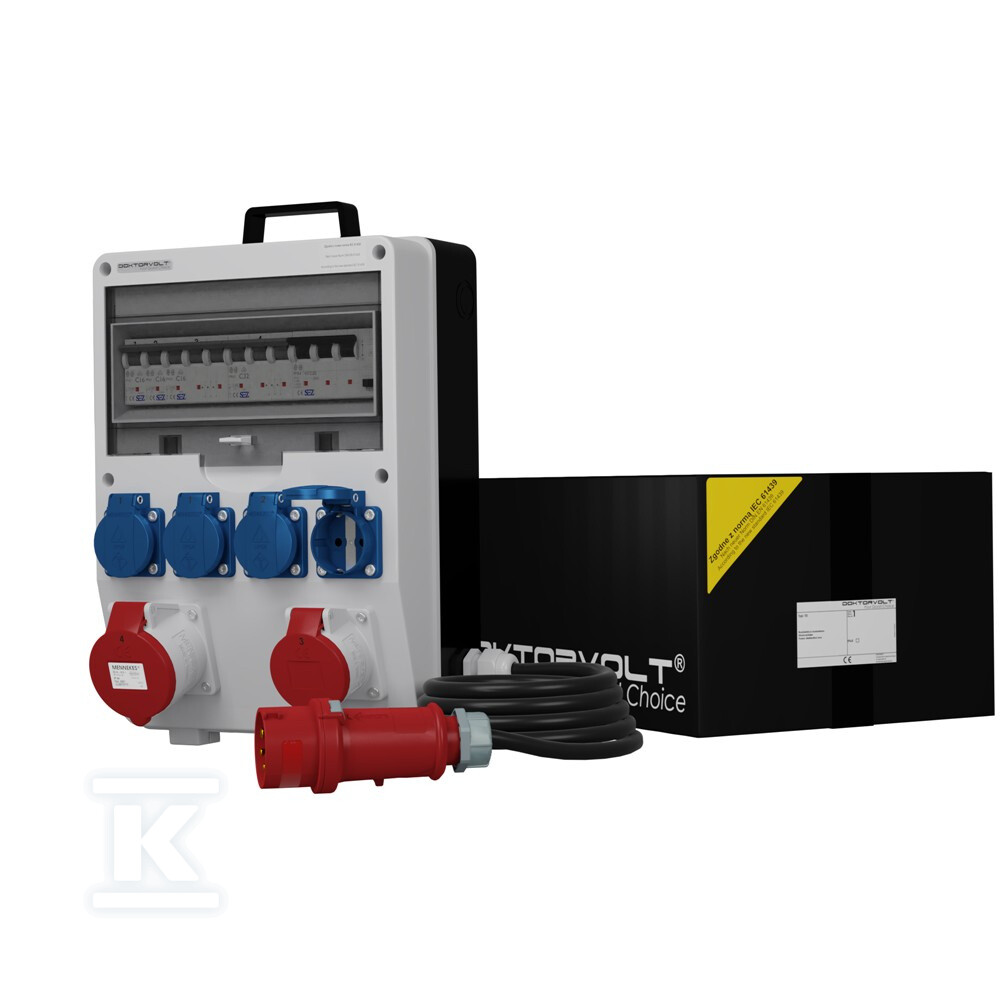

Rozdzielnica budowlana TD-S/FI SKH to gotowe do pracy urządzenie dystrybucyjne, które eliminuje czasochłonne okablowanie na miejscu. Wystarczy podłączyć przewód zasilający do wtyczki Mennekes CEE 32A - i instalacja działa. Obudowa z technopolimeru mieści pełen zestaw zabezpieczeń oraz gniazd Schuko i siłowych, co czyni ją kompletnym punktem zasilania na każdym placu budowy.

Obudowa i konstrukcja

Obudowa natynkowa o wymiarach 360 × 250 × 185 mm mieści jeden rząd szyny TH35 z 12 modułami. Przednia płyta ma kolor szary RAL 7035 - standard w przemyśle - a tylna płyta jest czarna. Drzwi wykonano z poliwęglanu, co zapewnia odporność na uderzenia. Śruby montażowe ze stali nierdzewnej oraz uszczelka z gumy EPDM tworzą szczelną konstrukcję. Stopień ochrony obudowy to IP44, a napięcie znamionowe wynosi 1000V. W zestawie znajduje się uchwyt do przenoszenia oraz dławnica PG-21.

Gniazda i aparatura

Zestaw gniazd obejmuje cztery gniazda jednofazowe Schuko Mennekes (230V, 16A) o klasie IP54 - te mają najwyższą odporność na pył i zachlapania spośród wszystkich punktów w rozdzielnicy. Dodatkowo zamontowano dwa gniazda siłowe Mennekes (400V): 16A (typ 1385) i 32A (typ 3451), oba w wersji IP44 i czerwonej kolorystyce.

Za bezpieczeństwo odpowiada wyłącznik różnicowoprądowy 40A / 30mA / Typ A - chroni przed porażeniem przy dotyku pośrednim. Każde gniazdo ma własne zabezpieczenie nadprądowe: dwa wyłączniki C16 /1P/10kA dla gniazd Schuko oraz po jednym C16 /3P/10kA i C32 /3P/10kA dla siłowych. Szyna łączeniowa 3F /11M/12mm2 z zaślepkami porządkuje okablowanie wewnętrzne.

Zasilanie doprowadza gumowy kabel H07RN-F /5×4mm2 o długości około 90 cm, zakończony wtyczką CEE ProTOP Mennekes 32A /5P/400V/IP44. Okablowanie wewnętrzne wykonano linkami H07V-K w przekrojach od 2,5 do 6 mm2, co zapewnia odpowiednią obciążalność każdego obwodu.

Zastosowanie

Ta rozdzielnica sprawdza się wszędzie tam, gdzie potrzebne jest tymczasowe zasilanie trójfazowe i jednofazowe jednocześnie: na placach budowy (także przy pracach drogowych), w zakładach przemysłowych podczas remontów, w warsztatach i garażach wymagających podłączenia urządzeń siłowych. Informacja o prądzie zwarciowym ICC ?10 kA pozwala dobrać zabezpieczenie nadrzędne - RDF na poziomie 0,7 oznacza dopuszczalne obciążenie ciągłe na poziomie 22,4 A.

Normy i certyfikaty

Producent wdrożył system zarządzania jakością certyfikowany przez TÜV SÜD (ISO 9001:2015). Rozdzielnica spełnia wymagania dyrektywy niskonapięciowej (CE) oraz normy układowej IEC 61439. Wyłącznik różnicowoprądowy jest zgodny z IEC/EN/PN-EN-61009-1, wyłączniki nadprądowe - z CSN EN60898 oraz SN EN60947-2 (certyfikaty VDE). Przewody spełniają wymagania CPR i RoHS.
