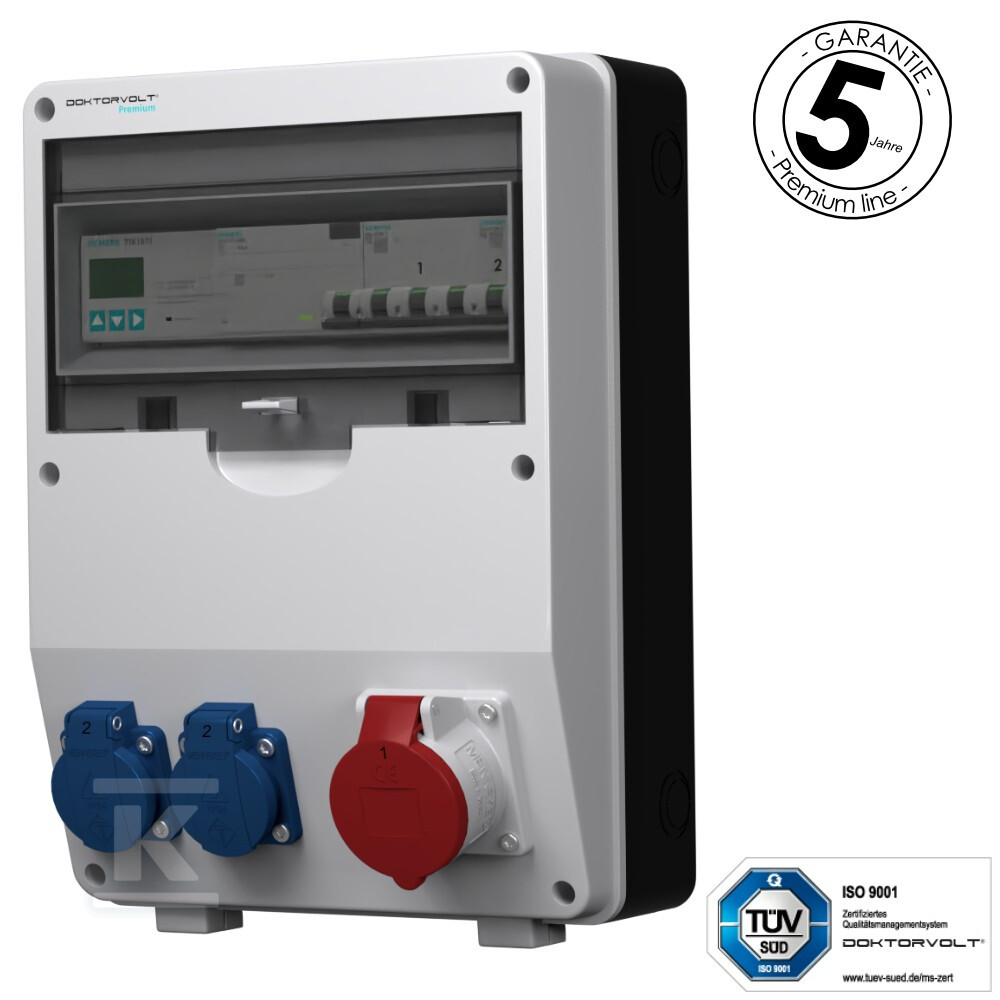

Rozdzielnica budowlana z licznikiem 3F Siemens pTD-S/FI 16A 2x230V gniazda Mennekes Schuko Doktorvolt 4784 DV-4784-D

Rozwiązanie zasilania na obiektach tymczasowych

Rozdzielnica budowlana z licznikiem trójfazowym przeznaczona jest do tymczasowego zasilania na placach budów, przy pracach drogowych oraz w zakładach przemysłowych i warsztatach wymagających podłączenia urządzeń siłowych. Urządzenie wyposażono we wszystkie niezbędne komponenty instalacyjne: wyłącznik różnicowoprądowy 40A / 30mA / 3P+N, zabezpieczenia nadprądowe gniazd oraz trójfazowy licznik zużycia energii SENTRON PAC1600 z homologacją MID umożliwiający legalizację pomiaru energii elektrycznej przez dostawców sieciowych.

Obudowa o stopniu ochrony IP65 wykonana z technopolimeru zapewnia szczelność przy pyleniu i opadach atmosferycznych. Przednia płyta ma kolor szary RAL 7035, drzwi wykonano z poliwęglanu - tworzywa odpornego na uderzenia i promieniowanie UV. Uszczelka z gumy EPDM oraz śruby ze stali nierdzewnej utrzymują szczelność konstrukcji przez dług okres użytkowania na otwartym terenie. Wymiary obudowy 360 × 260 × 125 mm umożliwiają montaż natynkowy nawet w ograniczonych przestrzeniach.

Gniazda i aparatura modułowa

Na froncie rozdzielnicy zamontowano trzy gniazda:

• Dwa gniazda jednofazowe (system niemiecki Schuko) o napięciu 230V / 16A, każde w klasie szczelności IP54. Chronione indywidualnym wyłącznikiem nadprądowym C16 (1-biegunowy, 10kA).
• Gniazdo siłowe CEE jednofazowo-trójfazowe 400V / 16A / 5-biegunowe, czerwone (typ 1385), klasa IP44. Zabezpieczone wyłącznikiem C32 (3-biegunowy, 10kA).

Rozdzielnica zawiera trójfazową szynę połączeniową 7-modułową / 16mm2, okablowanie wykonane przewodami H07V-K (przekrój od 2,5 do 6 mm2, barwy żółto-zielona / czarna / niebieska) oraz zestaw śrub montażowych z zaślepkami. Dławica kablowa PG-16 jest dołączona do zestawu.

Bezpieczeństwo i norma

Urządzenie spełnia wymagania dyrektyw unijnych potwierdzone certyfikatami:

Certyfikat / norma	Zakres
CE	Zgodność z dyrektywą niskonapięciową
IEC 61439	Badania typowe rozdzielnic
CEI-23-48/49	Normy dla gniazd
IEC 670	Obudowy urządzeń elektrycznych
TÜV SÜD ISO 9001:2015	System zarządzania jakością

Wyłączniki nadprądowe posiadają dodatkowo certyfikaty CEBEC, IMQ i VDE. Wytrzymałość zwarciowa rozdzielnicy wynosi ?10 kA, a współczynnik jednoczesności RDF to 0,7.

Producent wdrożył certyfikowany system zarządzania TÜV SÜD zapewniający wysoką jakość produkcji i transparentną obsługę klienta. Rozdzielnica jest gotowa do podłączenia - wystarczy doprowadzić przewody zasilające i zamontować urządzenie na ścianie lub konstrukcji tymczasowej.
