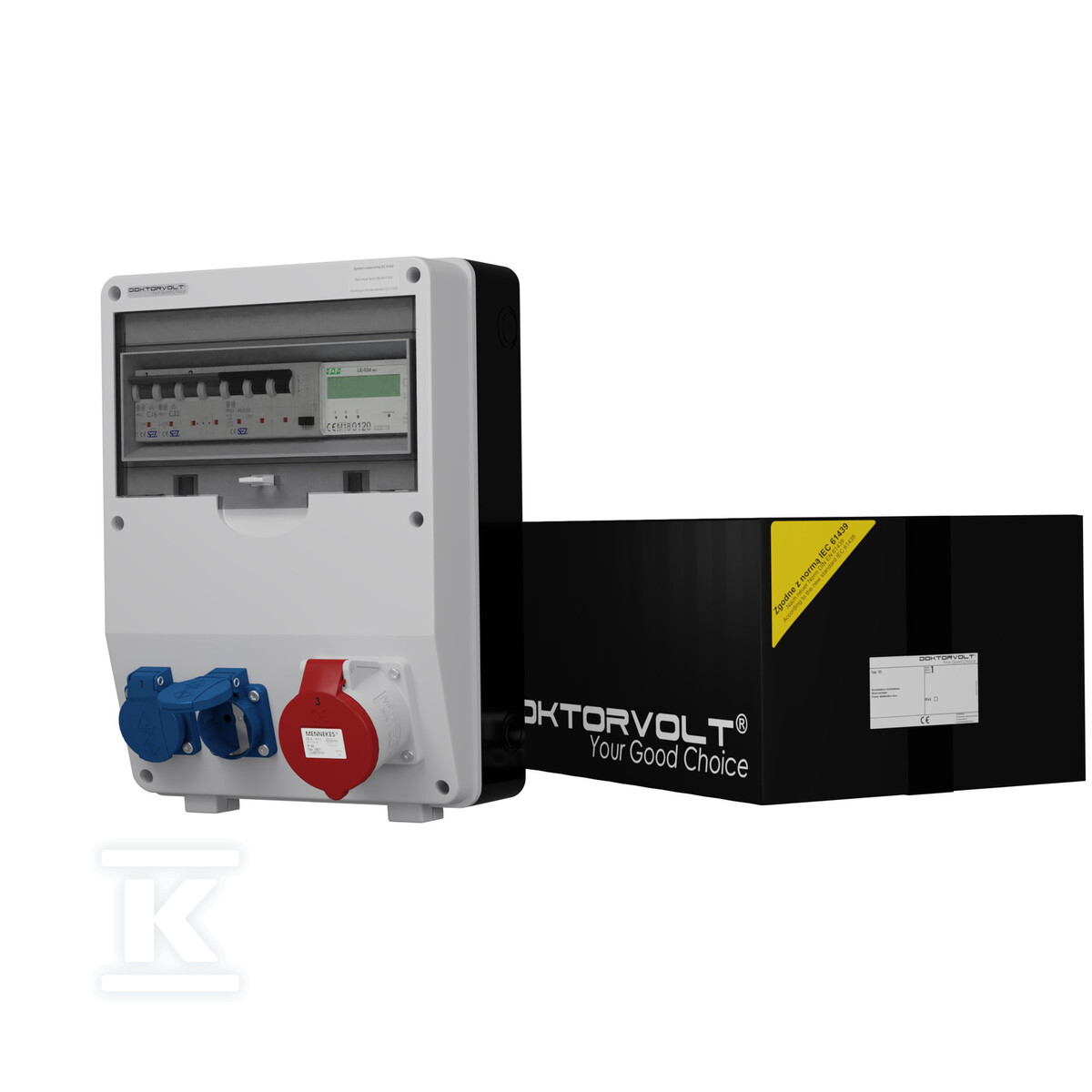

Rozdzielnica budowlana z licznikiem TD-S/FI 32A 2x230V Schuko Doktorvolt 9092 DV-9092-D

Gotowe rozwiązanie dystrybucyjne dla placu budowy

Rozdzielnica TD-S/FI to kompletne urządzenie dystrybucyjne przeznaczone do tymczasowego zasilania na budowach, w warsztatach i zakładach przemysłowych. W odróżnieniu od prostych rozdzielników bez aparatów, ten model oferuje pełne zabezpieczenie nadprądowe gniazd oraz wyłącznik różnicowoprądowy - co oznacza ochronę przed przeciążeniem i dotykiem pośrednim w jednym zestawie.

Obudowa mieści 12 modułów na jednej szynie TH/TS 35 mm. Wykonana jest z technopolimeru - tworzywa odpornego na uderzenia i warunki atmosferyczne. Przednia płyta ma kolor szary RAL 7035, tylna jest czarna. Drzwi z poliwęglanu zapewniają widoczność aparatury przez szybę inspekcyjną. Uszczelka z gumy EPDM oraz stal nierdzewna śrub montażowych gwarantują szczelność IP44 całej obudowy - kurz i bryzgi wody nie stanowią problemem nawet przy montażu natynkowym na otwartym terenie.

Wymiary obudowy z zamontowanymi gniazdami to 360 × 250 × 200 mm - kompaktowa bryła łatwa do transportu między stanowiskami. W zestawie znajduje się dławnica PG-16 do wprowadzenia przewodu zasilającego.

Na froncie rozdzielnicy zamontowano dwa gniazda jednofazowe Schuko (typ F) o napięciu 230 V i prądzie znamionowym 16 A - każde w klasie szczelności IP54. Za każde odpowiada wyłącznik nadprądowy C16 1P 10 kA. System Schuko to niemiecki standard powszechnie stosowany w Europie Środkowej w narzędziach, oświetleniu i drobnym sprzęcie budowlanym.

Trzecie gniazdo to siłowe CEE (pięciobiegunowe) - czerwone gniazdo marki Mennekes na napięcie trójfazowe 400 V / 32 A, w klasie IP44. Obsłuży spawarkę transformatorową, betoniarkę trójfazową czy sprężarkę tłokową. Zabezpieczeniem jest wyłącznik C32 3P o zdolności zwarciowej 10 kA.

Za ochronę przed dotykiem pośrednim odpowiada wyłącznik różnicowoprądowy Typ A - parametry 40 A / 30 mA / 4-polowy. W przypadku upływu prądu przez ciało człowieka lub wilgotne środowisko rozłączy obwód w ułamku sekundy. RCCB spełnia normy IEC 61009-1 oraz EN 61009-1.

Na szynie zamontowano również licznik trójfazowy LE-02d MID produkcji F&F - certyfikowany według dyrektywy MID (Measuring Instruments Directive), co oznacza legalizację do rozliczeń zużycia energii elektrycznej. Mierzy moc czynną w układzie trójfazowym AC +/-10%, zakres pomiarowy to 3 × 5A(80)A. Wyświetlacz LCD pokazuje zużycie w kWh - instalator może na bieżąco kontrolować koszty energii na placu budowy.

Okablowanie wewnętrzne wykonano linkami H07V-K o przekrojach 2,5-6 mm2 (fazowe linki czarne i niebieskie + żółto-zielona ochronna). Szyna fazowa N+N+PE mieści przewody do 12 mm2.

Producent wdrożył system zarządzania jakością certyfikowany przez TÜV SÜD według ISO 9001:2015. Rozdzielnica spełnia wymagania dyrektywy niskonapięciowej CE, normy konstrukcyjnej IEC 61439 oraz posiada certyfikaty europejskie obejmujące wyłączniki nadprądowe (CSN EN 60898), aparaturę rozdzielczą (SN EN 60947-2) i same gniazda (CEI-23-48/49). Prąd ciągły wynosi 40 A, napięcie znamionowe 230/400 V, zdolność zwarciowa ICC ? 10 kA.
