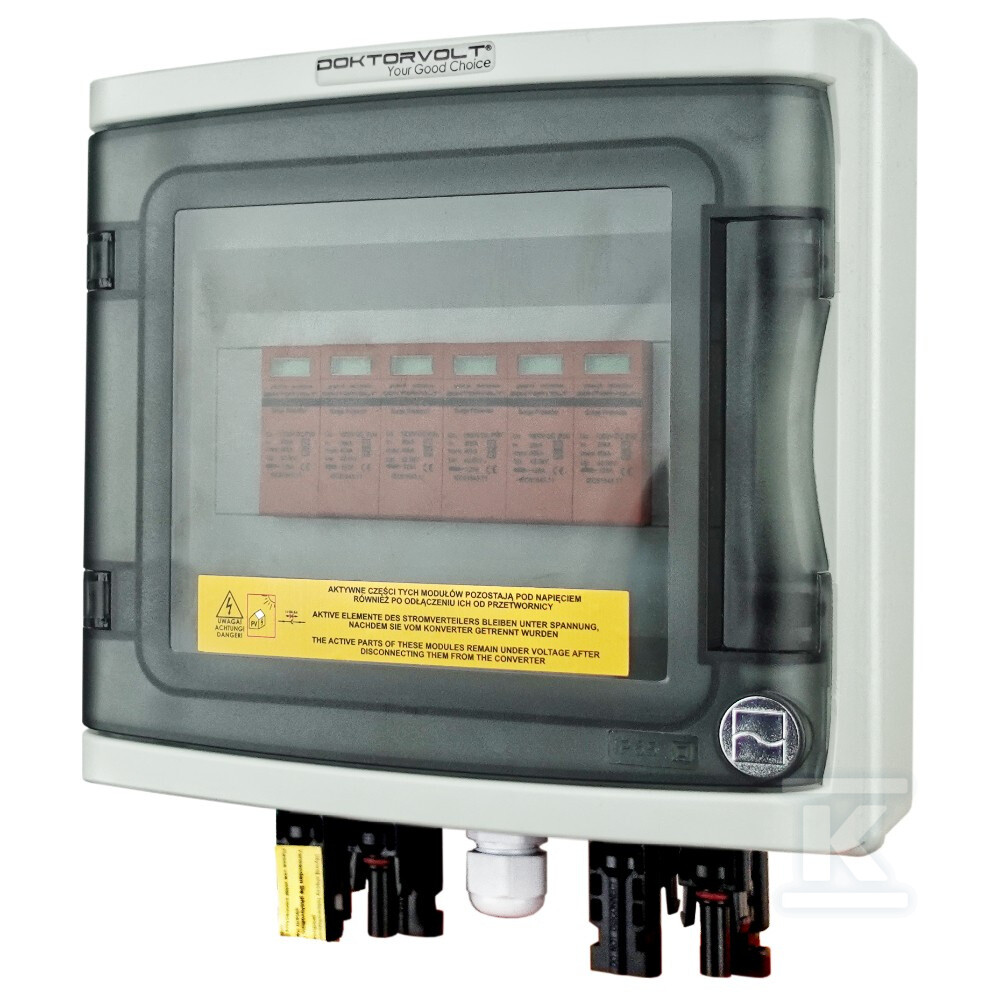

Rozdzielnica PV 2-Stringowa DC 1000V T1 T2 Doktorvolt 4487 DV-4487-FOT

Dwustrumieniowa rozdzielnica fotowoltaiczna do zabezpieczenia strony DC

Rozdzielnica fotowoltaiczna Doktorvolt DV-4487-FOT to kompletne rozwiązanie do ochrony instalacji PV po stronie prądu stałego. Została zaprojektowana z myślą o zabezpieczeniu krystalicznych modułów fotowoltaicznych i wyposażona w dwie pary złącz solarnych MC4 - kompletne połączenia męskie i żeńskie są dołączone do zestawu, co eliminuje ryzyko użycia niekompatybilnych konektorów (normy IEC 62548 oraz IEC 60364-7-712:2017 surowo zabraniają mieszania złącz DC od różnych producentów ze względu na ryzyko pożaru instalacji).

Obudowa wykonana z technopolimeru w kolorze szarym RAL 7035 zapewnia wysoką odporność mechaniczną i chemiczną. Drzwi z poliwęglanu są solidne i odporne na uderzenia, a uszczelka z gumy EPDM gwarantuje szczelność na poziomie IP65 - rozdzielnica jest pyłoszczelna i chroniona przed strumieniami wody z dowolnego kierunku. Śruby ze stali nierdzewnej dodatkowo zwiększają trwałość konstrukcji w warunkach zewnętrznych. Wymiary obudowy wynoszą 215 × 210 × 100 mm, a po zamontowaniu dławnic PG11 i złącz MC4 obudowa ma 215 × 240 × 100 mm, co pozwala na kompaktowy montaż natynkowy nawet w ograniczonych przestrzeniach.

Ochrona antyprzepięciowa T1+T2

Rdzeniem rozdzielnicy jest para ograniczników przepięć DC 2× DC T1 T2 3P 1000V - dwustopniowa ochrona w jednym urządzeniu. Klasa T1 (ochrona przed udarami piorunowymi) w połączeniu z klasą T2 (ochrona przed przepięciami roboczymi) zapewnia kompleksową ochronę instalacji fotowoltaicznej zarówno przed bezpośrednim uderzeniem pioruna, jak i tzw. przepięciami atmosferycznymi i komutacyjnymi.

Maksymalne napięcie pracy wynosi 1000 V DC (Un = Uc), a urządzenie toleruje prąd impulsowy limp na poziomie 12,5 kA. Prąd próbny In sięga 20 kA, a prąd maksymalny Imax - 40 kA. Poziom ochrony Up utrzymuje się poniżej 2,0 kV, co skutecznie redukuje przepięcia do bezpiecznych wartości dla podłączonych modułów PV. Ograniczniki spełniają normę IEC61643-11 oraz posiadają certyfikat CE.

Okablowanie i przyłącza solarne

Wewnątrz rozdzielnicy zastosowano przewody solarne 1×6 mm2 klasy napięciowej 0,6/1 kV - czarny dla biegunu ujemnego i czerwony dla dodatniego - oraz linkę sterowniczą H07V-K 16 mm2 w kolorze żółto-zielonym jako przewód ochronny. Przekrój żyły roboczej dobrano tak, aby bezpiecznie przenosić prąd generowany przez dwa stringi modułów PV przy napięciu dochodzącym do 1000 V DC.

Do rozdzielnicy dołączono dodatkowy komplet przyłączy solarnych MC4 (4× żeńskie + 4× męskie), które umożliwiają szybkie i pewne połączenie z przewodami stringowymi prowadzącymi od modułów fotowoltaicznych. Złącza MC4 pracują przy napięciu 1000 V DC, wytrzymują napięcie impulsowe 8 kV i mają stopień ochrony IP67, co oznacza pełną pyłoszczelność oraz odporność na zanurzenie w wodzie przez określony czas.

Jakość produkcji i normy

Producent wdrożył system zarządzania certyfikowany przez TÜV SÜD według normy ISO 9001:2015, co gwarantuje powtarzalną jakość każdej sztuki. Rozdzielnica spełnia wymagania dyrektywy unijnej 2002/95/EC (RoHS), normy CEI 23-48 oraz posiada certyfikaty CE dla obudowy i modułu ochronnego osobno - to istotne przy odbiorze instalacji przez dystrybutora sieciowego lub inspektora nadzoru.
