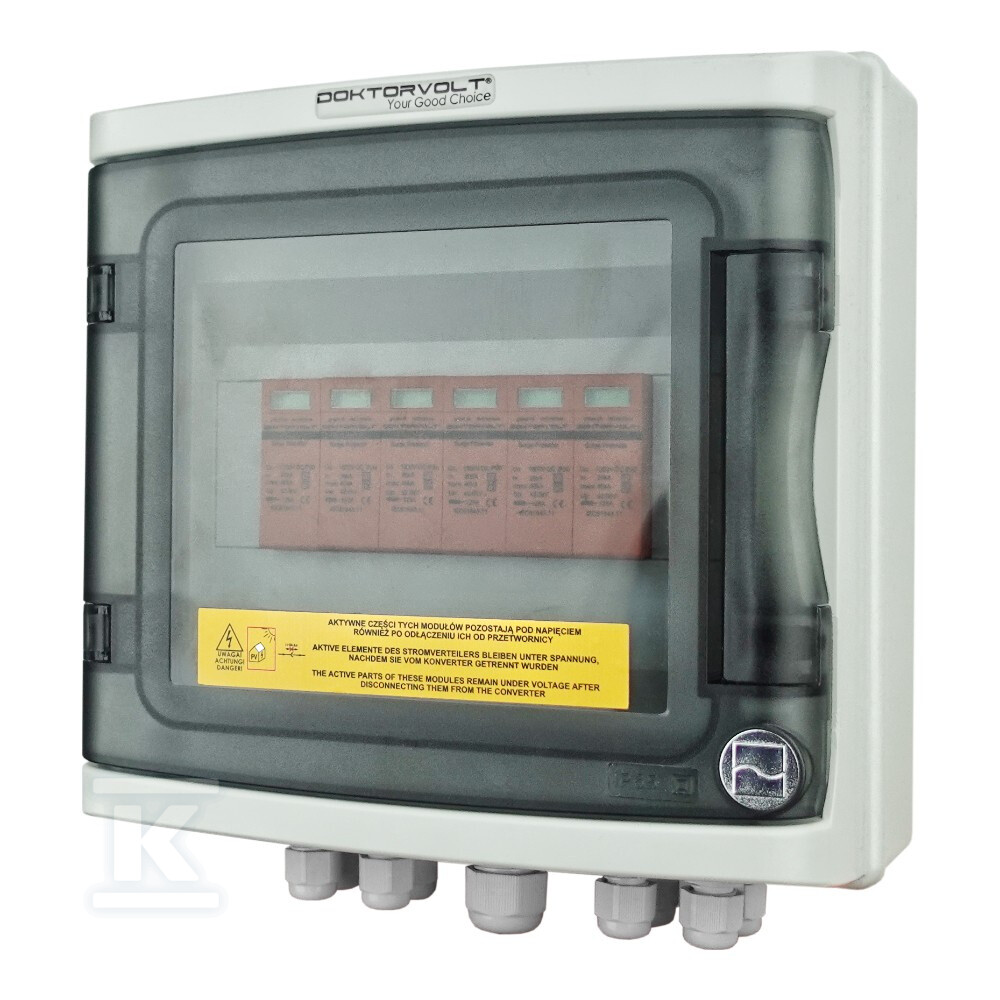

Rozdzielnica PV 2-Stringowa DC 1000V T2 Doktorvolt 9474 DV-9474-FOT-258-DC

Ochrona antyprzepięciowa dla instalacji fotowoltaicznych

Rozdzielnica fotowoltaiczna DC marki Doktorvolt została zaprojektowana z myślą o zabezpieczeniu modułów krystalicznych po stronie stałoprądowej. Wyposażona w dwa ograniczniki przepięć klasy T2 o napięciu znamionowym 1000V DC, skutecznie chroni obwody przed przepięciami generowanymi przez wyładowania atmosferyczne oraz operacje łączeniowe w sieci.

Parametry ochronne urządzenia świadczą o jego wysokiej wydajności - prąd znamionowy In wynosi 20 kA, a maksymalny prąd szczytowy Imax osiąga 40 kA. Poziom ochrony napięciowej Up < 2,0 kV skutecznie ogranicza amplitudę udarów narastających w ułamku sekundy do wartości bezpiecznych dla podłączonych modułów PV. Konstrukcja oparta na warystorach zapewnia szybką reakcję na skoki napięcia i trwałość w warunkach ciągłej eksploatacji.

Obudowa mieści 8 modułów w jednym rzędzie i obsługuje dwa stringi DC, co czyni ją odpowiednim rozwiązaniem dla mniejszych i średnich instalacji fotowoltaicznych. W zestawie znajdują się złącza solarne MC4 (4x żeńskie i 4x męskie) fabrycznie zamontowane oraz dodatkowy komplet przyłączeniowy - producent podkreśla, że normy IEC 62548 i IEC 60364-7-712:2017 nie pozwalają na stosowanie konektorów DC od różnych producentów ze względu na ryzyko powstawania rezystancji styków i przegrzewania się połączeń prowadzące do pożaru instalacji.

Obudowa i warunki pracy

Stopień ochrony IP65 gwarantuje szczelność obudowy wobec pyłu oraz strumieni wody padającej z dowolnego kierunku - rozdzielnica sprawdza się więc w warunkach zewnętrznych bez konieczności dodatkowej osłony. Obudowa wykonana z technopolimeru charakteryzuje się odpornością na udary mechaniczne potwierdzoną klasą IK07, co istotne jest przy montażu na elewacjach czy dachach narażonych na opady gradu.

Drzwi z poliwęglanu zapewniają stabilność wymiarową i odporność termiczną. Uszczelka z gumy EPDM zachowuje elastyczność w szerokim zakresie temperatur - nie twardnieje przy mrozie ani nie mięknie przy intensywnym nasłonecznieniu. Śruby ze stali nierdzewnej eliminują ryzyko korozji gwintów przy wielokrotnym otwieraniu skrzynki podczas serwisowania.

Wymiary samej obudowy to 215 × 210 × 100 mm, a po zamontowaniu dławnicy kablowej PG-11 i złączy - 215 × 240 × 100 mm. Kolor szary RAL 7035 pozwala dyskretnie wkomponować urządzenie w elewację budynku. Montaż natynkowy umożliwia szybkie umiejscowienie rozdzielnicy bez ingerencji w strukturę ściany.

Okablowanie i kompletność dostawy

Rozdzielnica jest fabrycznie okablowana przewodami solarnymi 1×6 mm2 (czarnym i czerwonym) o napięciu izolacji 0,6/1 kV, co odpowiada wymaganiom dla obwodów DC do 1000V. Linka sterownicza żółtozielona H07V-K o przekroju 16 mm2 pełni funkcję przewodu ochronnego (PE). Wszystkie żyły są odpowiednio dobrane pod kątem obciążalności prądowej stringów fotowoltaicznych.

Złącza solarne zamontowane w urządzeniu pracują przy napięciu 1000 V DC, wytrzymują napięcie impulsowe 8 kV i mają stopień ochrony IP67. Zakres temperatur pracy od -40°C do +105°C pozwala na stosowanie rozdzielnicy zarówno w polskich warunkach zimowych, jak i przy silnym nasłonecznieniu latem. Rezystancja styku poniżej 0,5 m? minimalizuje straty mocy na połączeniach.

Certyfikaty i standardy jakości

Producent wdrożył system zarządzania certyfikowany przez TÜV SÜD, co potwierdza powtarzalną jakość procesu produkcyjnego. Rozdzielnica spełnia wymagania norm europejskich - posiada certyfikaty CE, deklarację zgodności z dyrektywą unijną 2002/95/EC, atest RoHS oraz normę konstrukcyjną IEC 61439. Produkcja odbywa się w Polsce z komponentów pochodzących od europejskich dostawców.
