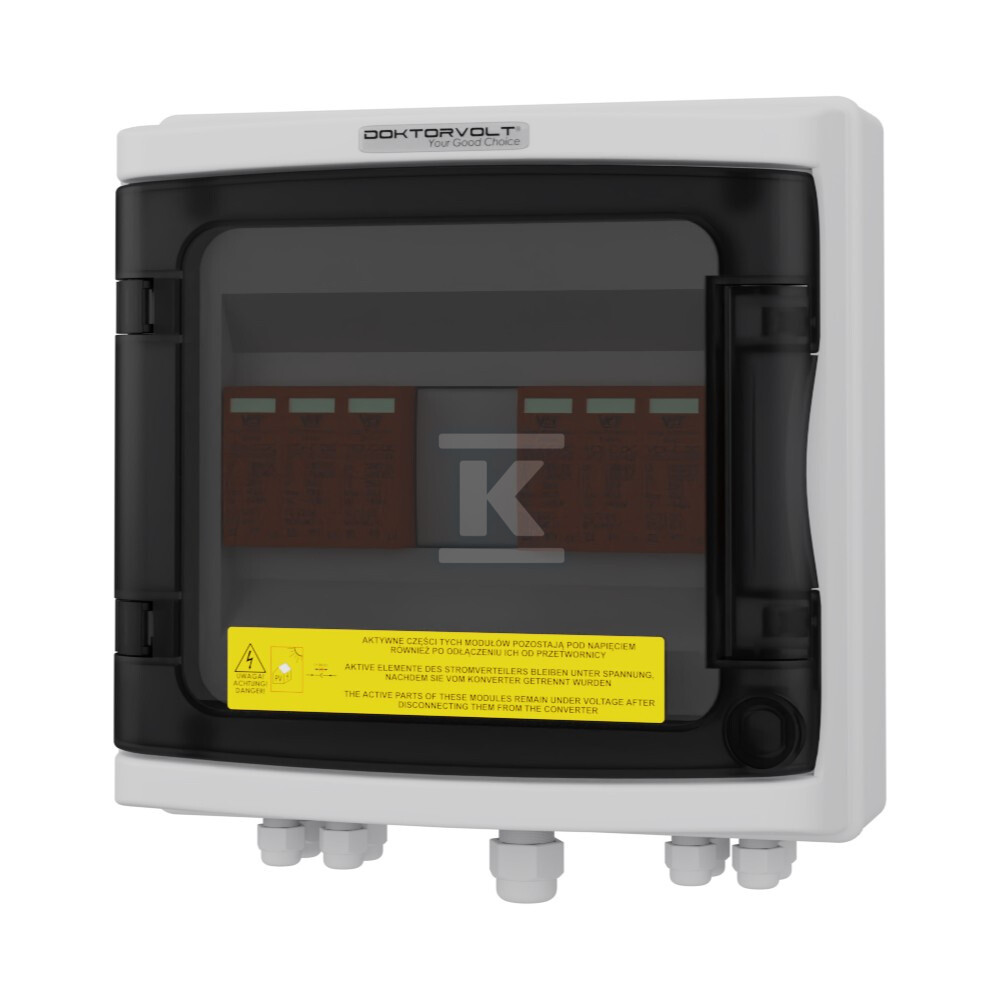

Rozdzielnica PV 2-Stringowa DC 1000V T2 PG Doktorvolt 2452 DV-2452-FOT

Kompaktowa rozdzielnica fotowoltaiczna DC 1000 V z ochroną przeciwprzepięciową T2

Rozdzielnica przeznaczona do instalacji fotowoltaicznych 2-stringowych o napięciu do 1000 V DC. Wykonana jako obudowa natynkowa o stopniu ochrony IP65 zapewnia hermetyczność i wodoszczelność w warunkach zewnętrznych. Wewnątrz zamontowano dwa ograniczniki przepięć klasy T2, co pozwala na skuteczną ochronę przewodów DC przed przepięciami atmosferycznymi i łączeniowymi. Konstrukcja z technopolimeru i poliwęglanu, uszczelka EPDM oraz dławnice PG ułatwiają szybki montaż i dopasowanie do różnych przekrojów kabli PV.

Konstrukcja obudowy i montaż

Obudowa z technopolimeru w kolorze szarym RAL 7035 z drzwiami z poliwęglanu zapewnia odporność mechaniczną i stabilność wymiarową. Uszczelnienie z gumy EPDM chroni wnętrze przed pyłem i zachlapaniami. Wymiary obudowy to szerokość 215 mm, wysokość 210 mm i głębokość 133 mm, a z zamontowanymi dławnicami PG 215 mm x 240 mm x 133 mm. Montaż natynkowy, 1 rząd, 8 modułów. Przewody wprowadza się przez dławnice kablowe PG: 1 x PG-11 oraz 8 x PG-7, co daje elastyczność przy podłączeniu dwóch stringów. Okablowanie wewnętrzne wykonano linką sterowniczą H07V-K 16 mm2 w kolorze żółtozielonym.

Ochrona przeciwprzepięciowa i parametry DC

Ochronę przewodów DC zapewnia para ograniczników przepięć 1000 V T2. Napięcie znamionowe pracy Un wynosi 1000 V DC, maksymalne napięcie ciągłe Uc to 1060 V DC. Klasa ochrony T2 oznacza wolniejszą reakcję na krótkie impulsy prądowe, co sprawdza się przy rozruchach urządzeń z silnikami i w typowych instalacjach PV. Prąd próbny In to 20 kA, prąd maksymalny Imax 40 kA, a napięciowy poziom ochrony Up 2 kV. Rozdzielnica obsługuje 2 obwody DC, czyli dwa niezależne stringi. Ograniczniki spełniają wymagania normy IEC61643-11, a całość jest oznaczona CE.

Zgodność, certyfikaty i warunki pracy

Urządzenie pracuje w sieci DC do 1000 V i jest przeznaczone do instalacji na zewnątrz. Obudowa spełnia wymagania CE, Eu 2002/95/EC, RoHS, Deca-BDE oraz CEI 23-48. Proces produkcji rozdzielnic prowadzony jest w systemie zarządzania certyfikowanym przez TÜV SÜD, zgodnie z ISO 9001:2015. Konstrukcja jest zgodna z IEC 61439. Oznaczenie producenta DV-2452-FOT.
