Rozdzielnica PV 2-Stringowa DC 1000V T2 PG Phoenix Contact Doktorvolt 4432 DV-4432-FOT

Ochrona antyprzepięciowa DC w kompaktowej obudowie IP65

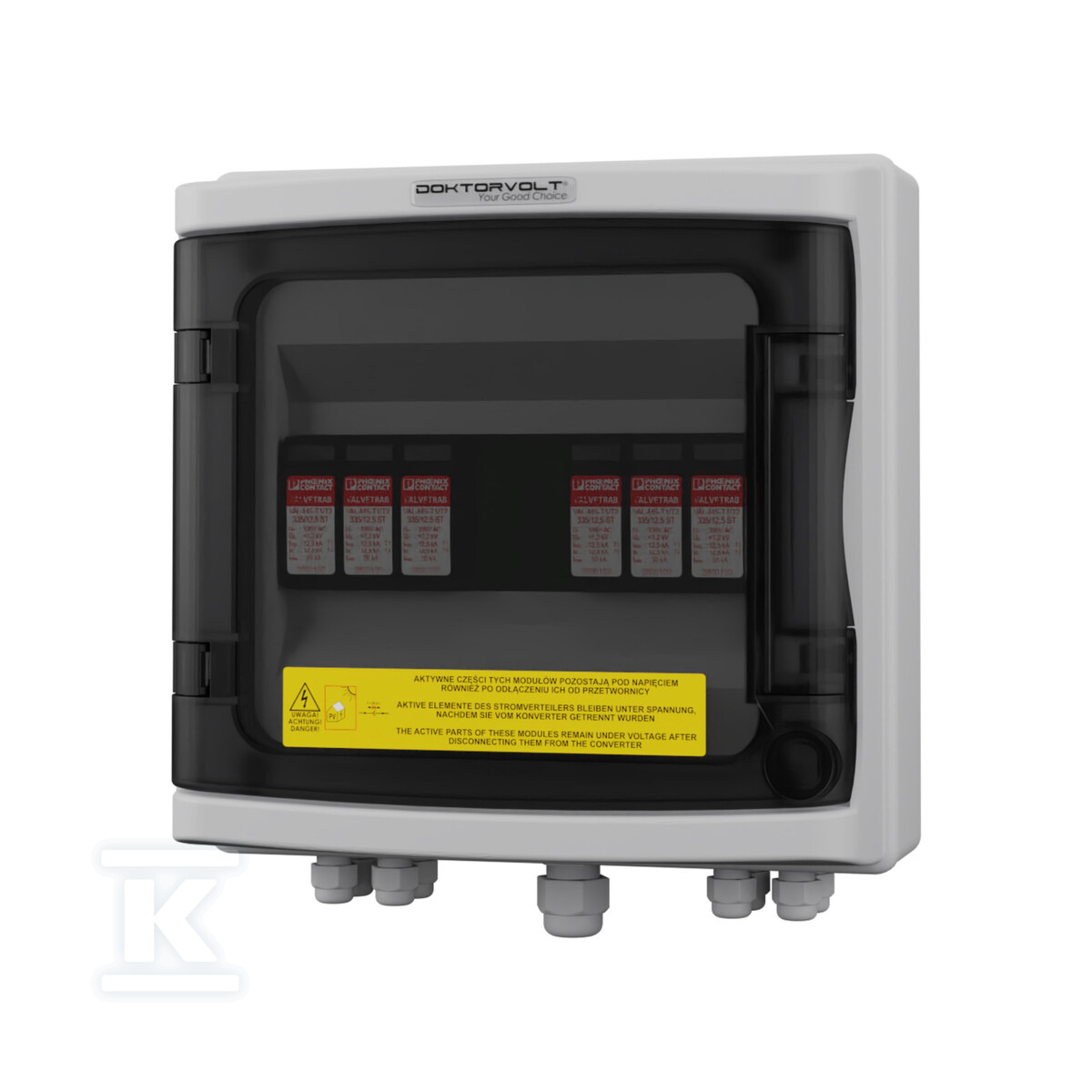

Rozdzielnica fotowoltaiczna marki Doktorvolt przeznaczona jest do zabezpieczania modułów krystalicznych po stronie prądu stałego. Wyposażona w dwa ograniczniki przepięć klasy T2 - wysokiej jakości komponenty w dziedzinie ochrony prądowej. Konstrukcja obejmuje dwa niezależne obwody DC (stringi), co pozwala na podłączenie dwóch ciągów modułów fotowoltaicznych i ich bezpieczne połączenie z falownikiem.

Obudowa wykonana z technopolimeru charakteryzuje się odpornością na warunki atmosferyczne i promieniowanie UV. Stopień ochrony IP65 oznacza pełną szczelność pyłoszczelną oraz ochronę przed strumieniem wody z dowolnego kierunku - rozdzielnica może być montowana bezpośrednio na elewacji budynku lub na konstrukcji wsporczej instalacji PV bez dodatkowej osłony. Drzwi z poliwęglanu zapewniają odporność mechaniczną przy zachowaniu niewielkiej masy całego urządzenia.

Uszczelka z gumy EPDM zachowuje elastyczność w szerokim zakresie temperatur, a śruby ze stali nierdzewnej eliminują ryzyko korozji gwintów przy wieloletniej ekspozycji na wilgoć. W zestawie znajdują się dławnice kablowe 1× PG-11 (do przewodów głównych) oraz 8× PG-7 (do stringów wejściowych), co pozwala na elastyczne dopasowanie konfiguracji kablowej do konkretnej instalacji.

Wymiary i konstrukcja obudowy

Wymiary samej obudowy wynoszą 215 × 210 × 133 mm, a po zamontowaniu dławnic PG szerokość wzrasta do 240 mm. Kolor szary RAL 7035 jest standardem w branży rozdzielnicowej - neutralny odcień nie rzuca się w oczy na elewacji i dobrze komponuje się z większością powierzchni budowlanych. Obudowa przeznaczona jest na 8 modułów w jednym rzędzie, co odpowiada typowej rozdzielnicy stringowej dla małych instalacji PV.

Parametry ochrony DC

Maksymalne napięcie pracy ograniczników wynosi 1170V DC, co zapewnia margines bezpieczeństwa przy instalacjach pracujących w nominalnym napięciu systemu do 1000V. Prąd próbny In = 15 kA oraz prąd maksymalny Imax = 40 kA świadczą o zdolności urządzenia do absorpcji energii wyładowań atmosferycznych i przepięć komutacyjnych generowanych przez falownik. Poziom ochrony napięciowej Up < 3,7 kV skutecznie ogranicza amplitudę impulsów do wartości bezpiecznych dla podłączonej elektroniki.

Okablowanie wewnętrzne i certyfikaty

Wewnętrzne połączenia wykonano linką sterowniczą H07V-K o przekroju 16 mm2 w kolorze żółto-zielonym (przewód ochronny PE). Tak duży przekrój minimalizuje straty mocy i pozwala na bezproblemowe przenoszenie prądów stringowych sięgających kilkunastu amperów.

Producent deklaruje zgodność z normami:

• EN 50539-11 - europejska norma dla ograniczników przepięć w instalacjach fotowoltaicznych,
• CEI 23-48 - norma dotycząca osprzętu elektroinstalacyjnego,
• RoHS, Deca-BDE, Eu 2002/95/EC.

System zarządzania produkcją Doktorvolt certyfikowany jest przez uznaną jednostkę zewnętrzną oraz według normy ISO 9001:2015. Ograniczniki posiadają klasyfikacje według systemów eCl@ss i ETIM, co ułatwia ich identyfikację w profesjonalnych programach kosztorysowych i magazynowych.
