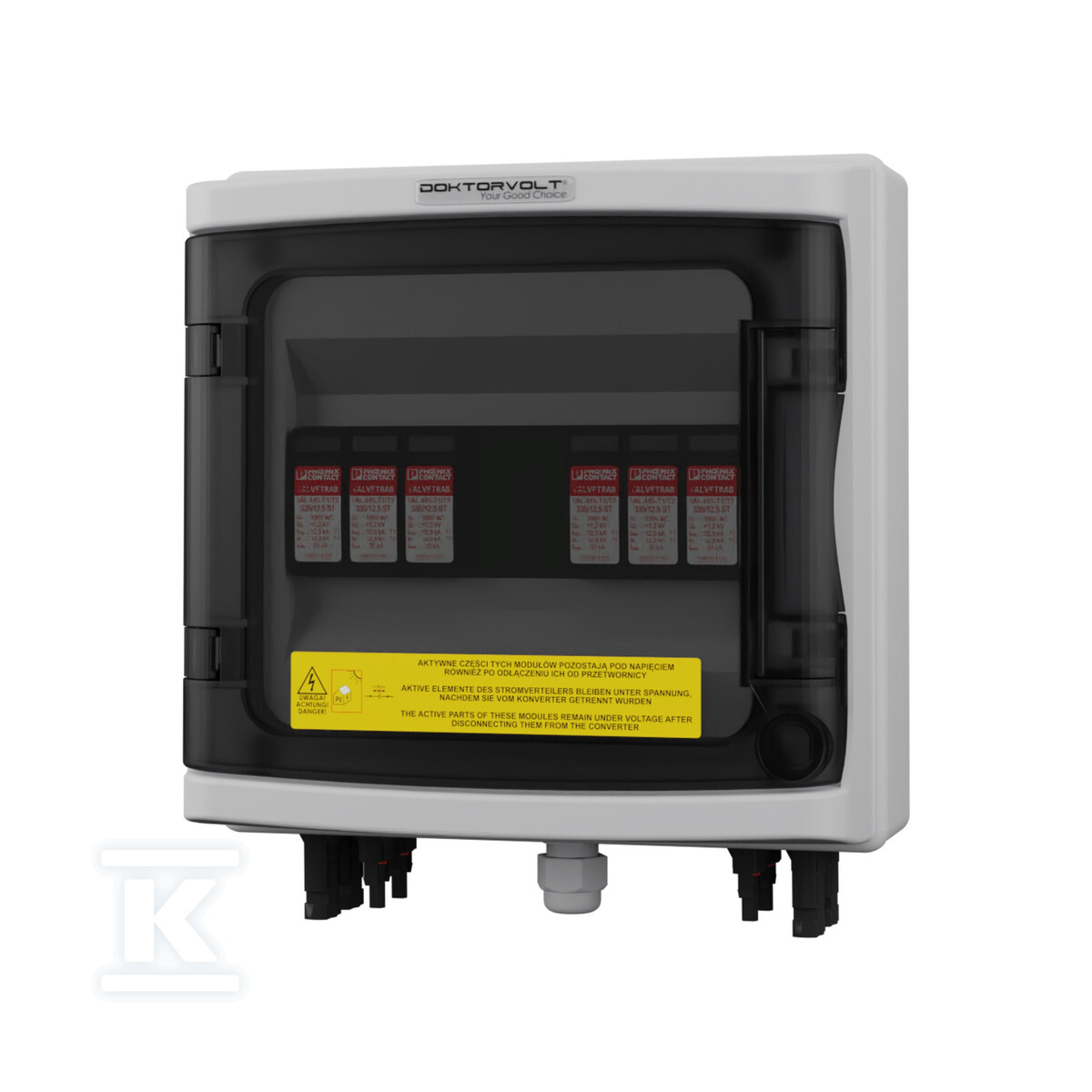

Rozdzielnica PV 2-Stringowa DC 1000V T2 Phoenix Contact Doktorvolt 4456 DV-4456-FOT

Dwustrongowe zabezpieczenie stringów fotowoltaicznych

Rozdzielnica PV marki Doktorvolt służy do odbioru i zabezpieczenia dwóch stringów po stronie DC instalacji fotowoltaicznej. Przeznaczona jest do współpracy z modułami krystalicznymi w systemach o napięciu roboczym do 1000 V DC, co czyni ją odpowiednim wyborem zarówno dla mniejszych instalacji przydomowych, jak i średnich obiektów komercyjnych.

Ochrona antyprzepięciowa i komponenty

Za ochronę przed przepięciami odpowiadają dwa ograniczniki Phoenix Contact VAL-MS 1000DC-PV/2+V - urządzenia klasy T2, co oznacza zdolność do absorpcji impulsów udarowych o prądzie próbnym 15 kA i wartości szczytowej dochodzącej do 40 kA. Napięciowy poziom ochrony Up < 3,7 kV skutecznie redukuje ryzyko uszkodzenia modułów PV przy wyładowaniach atmosferycznych w pobliżu instalacji.

Maksymalne napięcie pracy wynosi 1170 V DC, więc rozdzielnica ma zapas w stosunku do typowych konfiguracji stringów - można ją stosować nawet gdy moduły pracują w podwyższonych temperaturach (napięcie rośnie przy spadku temperatury ogniw).

Obudowa i warunki pracy

Obudowa wykonana z technopolimeru charakteryzuje się odpornością na promieniowanie UV i trudne warunki atmosferyczne - deszcz, kurz, skrajne temperatury. Stopień ochrony IP65 zapewnia pełną szczelność pyłoszczelną oraz ochronę przed strumieniem wody z dowolnego kierunku.

Wymiary obudowy to 215 × 210 × 100 mm (z zamontowanymi dławnicami PG i złączami MC4 szerokość wzrasta do 240 mm). Kolor szary RAL 7035 jest standardem dla rozdzielnic elektrycznych - neutralny i łatwy do utrzymania w czystości na elewacji lub dachu.

Uszczelka z gumy EPDM, śruby ze stali nierdzewnej oraz drzwi z poliwęglanu tworzą trwałą konstrukcję wieloletniej pracy na zewnątrz bez konieczności konserwacji.

Okablowanie i złącza solarne

Rozdzielnica jest fabrycznie okablowana przewodami solarnymi BiT BiT 1000 o przekroju 6 mm2 - czarnym i czerwonym dla biegunów DC oraz linką sterowniczą H07V-K 16 mm2 w kolorze żółto-zielonym jako przewodem ochronnym. Tak dobrany przekrój minimalizuje straty mocy na długich trasach kablowych od stringów do falownika.

Do rozdzielnicy dołączono komplet 8 złączy MC4 (4× żeńskie + 4× męskie) - wystarczający zestaw do podłączenia dwóch stringów plus rezerwa. To istotne praktycznie: normy europejskie IEC 62548 oraz IEC 60364-7-712:2017 zabraniają mieszania konektorów różnych producentów ze względu na ryzyko powstania rezystancji styku i przegrzewania się połączeń prowadzącego do pożaru instalacji PV.

Złącza MC4 mają stopień ochrony IP67, napięcie robocze 1000 V DC oraz wytrzymują napięcie impulsowe 8 kV.

Certyfikaty i jakość producenta

Producent - firma Doktorvolt - wdrożyła system zarządzania jakością certyfikowany przez TÜV SÜD według normy ISO 9001:2015. Ograniczniki przepięć posiadają certyfikat zgodności z normą EN50539-11, a cała rozdzielnica spełnia wymagania dyrektyw CE, unijnej dyrektywy RoHS oraz normy budowlanej IEC61439.
