Rozdzielnica PV AC 3F B16 300mA T2 Doktorvolt 2384 DV-2384-FOT

Trójfazowa rozdzielnica fotowoltaiczna do instalacji AC

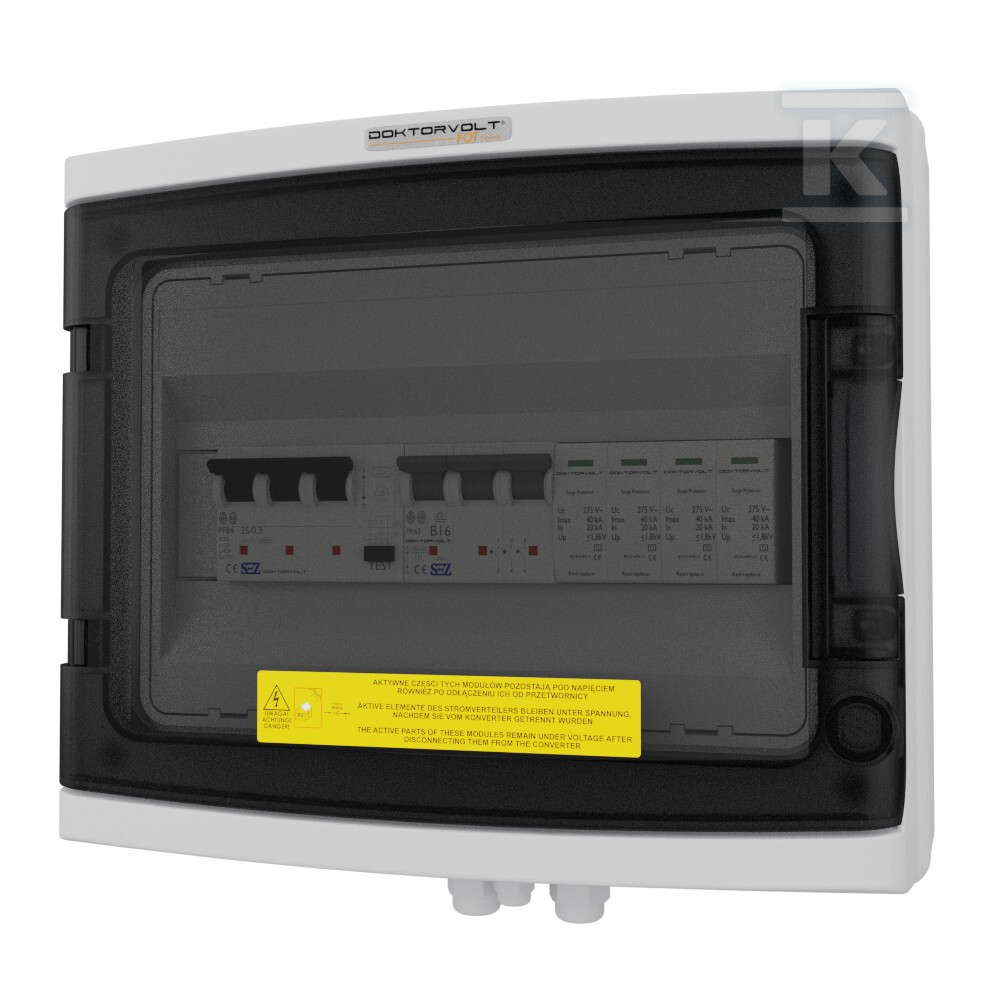

Rozdzielnica PV AC marki Doktorvolt to kompletne rozwiązanie do zabezpieczenia strony AC instalacji fotowoltaicznej. W jednej obudowie natynkowej znajdziesz wszystkie niezbędne elementy ochronne - wyłącznik nadprądowy B16A, wyłącznik różnicowoprądowy oraz ogranicznik przepięć klasy T2. Urządzenie pracuje w układzie trójfazowym, co pozwala na równomierne rozłożenie obciążenia z falownika na wszystkie fazy sieci.

Obudowa i warunki pracy

Obudowa wykonana z technopolimeru zapewnia stopień ochrony IP65 - jest szczelna na pył i odporna na strumienie wody. Możesz zamontować ją bezpośrednio na elewacji budynku lub w innym miejscu narażonym na warunki atmosferyczne. Kolor szary RAL 7035 dobrze komponuje się z typową stolarką budowlaną.

Wymiary 290 × 260 × 140 mm (z dławnicami kablowymi PG szerokość wzrasta do 295 mm) mieszczą się w standardowym formacie dla rozdzielnic modułowych - bez problemu wpasujesz ją tam, gdzie masz miejsce przy liczniku lub przy falowniku. W zestawie znajdziesz dwie dławnice PG-21 (do przewodów głównych) oraz jedną PG-11 (np. do uziemienia lub komunikacji).

Drzwi z poliwęglanu są przezroczyste - możesz kontrolować stan wkładek bez otwierania rozdzielnicy. Uszczelka z gumy EPDM zachowuje elastyczność nawet przy większych amplitudach temperatur, a śruby ze stali nierdzewnej nie korodują pod wpływem wilgoci.

Komponenty i ochrona elektryczna

Za ochronę obwodów przed przeciążeniem i zwarciem odpowiada wyłącznik nadprądowy SEZ Typ S B16A (3-biegunowy) o zdolności wyłączeniowej 10 kA. Charakterystyka S (selektywna) sprawia, że opóźnia reakcję przy krótkotrwałych skokach prądu - redukuje ryzyko niepotrzebnych wyłączeń podczas rozruchu silników czy innych urządzeń.

Wyłącznik różnicowoprądowy SEZ 25 A / 300 mA / Typ A chroni przed porażeniem prądem w przypadku uszkodzenia izolacji - to podstawowe zabezpieczenie antyporażeniowe wymagane przy przyłączach fotowoltaicznych. Typ A rozpoznaje zarówno prądy sinusoidalne (jak przy zwarciu do ziemi), jak i pulsujące (typowe dla elektroniki). Certyfikaty STN EN 61008-1 potwierdzają zgodność z europejskimi normami bezpieczeństwa.

Za ochronę antyprzepięciową od strony AC odpowiada ogranicznik klasy T2 - jeden moduł czterobiegunowy. Maksymalne napięcie pracy wynosi 275 V AC, a poziom ochrony Up to poniżej 1,8 kV. Parametry te są adekwatne do standardowych instalacji PV w budynkach mieszkalnych i małych obiektach użytkowych. Prąd nominalny In = 20 kA, a maksymalny Imax = 40 kA - wystarczająco dużo, by poradzić sobie z przepięciami atmosferycznymi czy manipulacyjnymi w sieci.

Zgodność i certyfikaty

Producent wdrożył system zarządzania jakością certyfikowany przez TÜV SÜD według normy ISO 9001:2015. Obudowa spełnia wymagania dyrektywy unijnej RoHS (2011/65/EU) oraz norm konstrukcyjnych serii IEC 61439. Komponenty mają osobne certyfikaty - wyłączniki nadprądowe są homologowane przez VDE i spełniają normę STN EN 60 898, a wyłączniki różnicowoprądowe przeszły badania według STN EN 61008-1.

Całość jest oznaczona znakiem CE jako kompletne urządzenie rozdzielcze - nie musisz samodzielnie certyfikować zestawu przy odbiorze instalacji fotowoltaicznej.
