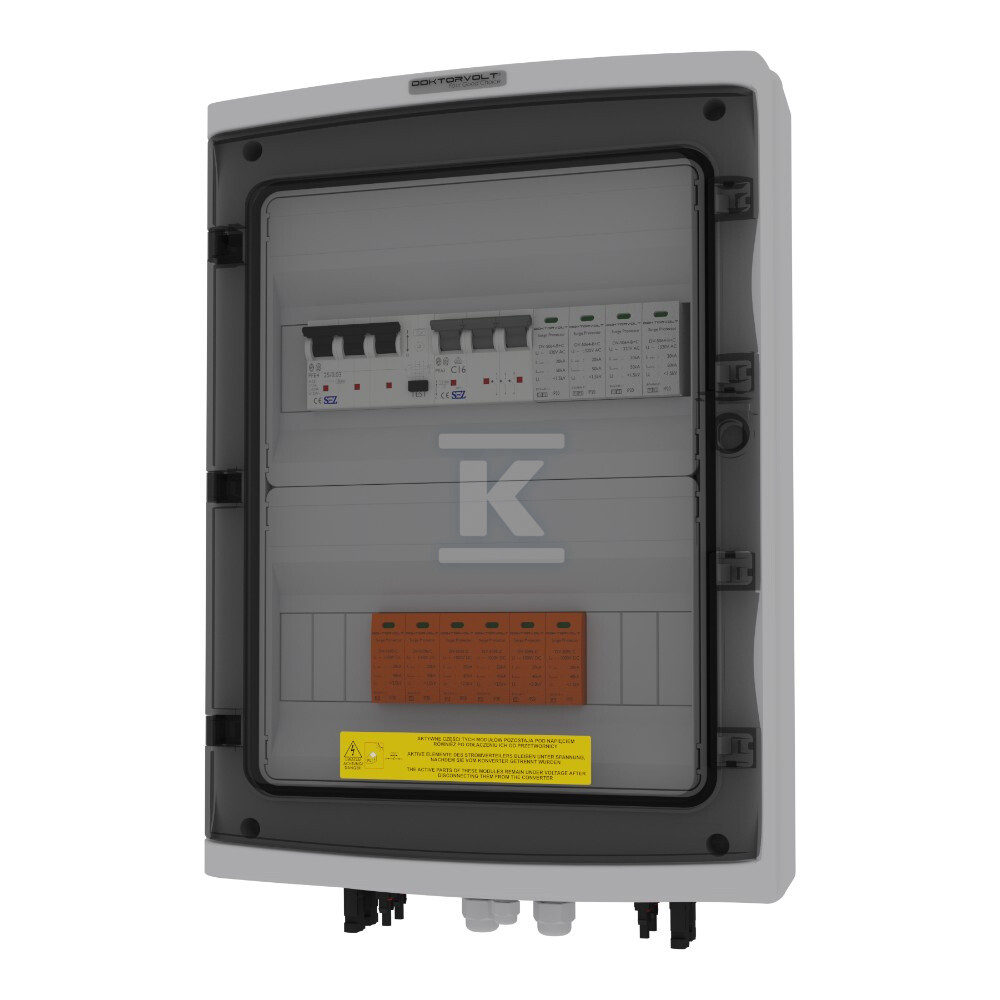

Rozdzielnica PV AC DC 1000V 2 Stringi B16 25A 300mA Doktorvolt 2483 DV-2483-FOT

Kompleksowa ochrona instalacji fotowoltaicznej

Rozdzielnica PV marki Doktorvolt zapewnia pełne zabezpieczenie systemu fotowoltaicznego - od strony DC (moduły solarne) po obwody AC (inwerter i sieć). Wyposażona w wyłącznik różnicowoprądowy SEZ o prądzie znamionowym 25A i czułości do wykrywania upływów na poziomie 300mA, chroni przed porażeniem prądem w przypadku uszkodzenia izolacji. Wyłącznik nadprądowy SEZ Typ S B16A o mocy zwarciowej sięgającej 10kA zabezpiecza poszczególne obwody przed przeciążeniem i zwarciami.

Producent zastosował ograniczniki przepięć klasy T1+T2 po stronie AC - dwustopniowa ochrona oznacza zdolność absorpcji udarów piorunowych zarówno bezpośrednich (T1), jak i indukcji z sieci dystrybucyjnej (T2). Maksymalny prąd szczytowy sięga tu 50kA, a napięciowy poziom ochrony wynosi poniżej 1,5kV. Po stronie DC rozdzielnica otrzymała dedykowane ograniczniki przepięć pracujące przy napięciu do 1060V DC - to istotne przy większych stringach modułów PV. Klasa T2 po stronie stałoprądowej zapewnia redukcję przepięć generowanych przez sam inwerter podczas przemiany energii.

Obudowa przystosowana do warunków zewnętrznych

Stopień ochrony IP65 świadczy o pełnej szczelności obudowy - pył nie ma dostępu do wnętrza, a strumień wody nie wnika nawet przy bezpośrednim polewaniu z dyszy. Konstrukcja bazuje na technopolimerze - tworzywie odpornym na udary mechaniczne i promieniowanie UV. Drzwi wykonano z poliwęglanu, który zachowuje transparencję mimo wieloletniej ekspozycji na słońce. Kolor szary RAL 7035 to standardowy odcień stosowany w rozdzielnicach elektrycznych na całym kontynencie.

Wymiary obudowy to 420 × 290 × 130 mm, co przy module wielkości odpowiadającej standardowym rozdzielnicom DIN pozwala na swobodne rozmieszczenie aparatów w dwóch rzędach - w sumie do dyspozycji jest 24 modułów. Uszczelka wykonana z gumy EPDM zachowuje elastyczność nawet przy ujemnych temperaturach - nie twardnieje jak tańsze alternatywy. Śruby ze stali nierdzewnej eliminują problem korozji gwintów przy wielokrotnym otwieraniu.

Montaż natynkowy umożliwia instalację bezpośrednio na elewacji budynku lub na konstrukcji wsporczej farmy fotowoltaicznej. Dławnice kablowe (2× PG-21) pozwalają na wprowadzenie przewodów solarnych o przekroju do 6mm2, co jest standardem dla stringów PV.

Okablowanie i kompletne wyposażenie

Wnętrze rozdzielnicy jest fabrycznie okablowane przewodami solarnymi o przekroju 6mm2 - czarnym i czerwonym dla biegunów DC. Przewód ochronny żółto-zielony wykonano linką sterową H07V-K o przekroju aż 16mm2, co zapewnia niski opór uziemienia nawet przy dużych prądach upływu. Przewody neutralny i fazowe pomocnicze mają przekrój 4mm2.

Do zestawu dołączono komplet złączy MC4 - 4 sztuki męskie i żeńskie. Każde złącze pracuje przy napięciu do 1000V AC/DC, wytrzymuje napięcie impulsowe rzędu 8kV i oferuje stopień ochrony IP67. Konektory MC4 są standardem branżowym gwarantującym szczelność połączenia między modułami a rozdzielnicą stringową.

Producent ostrzega przed stosowaniem złączy różnych producentów - normy europejskie IEC62548 oraz IEC60364-7-712:2017 jednoznacznie zakazują mieszania konektorów DC od różnych dostawców ze względu na ryzyko powstawania rezystancji styku i lokalnego przegrzewania prowadzącego do pożaru instalacji.

Certyfikaty i gwarancja jakości

Rozdzielnica spełnia wymagania dyrektywy unijnej RoHS oraz posiada certyfikaty CE potwierdzone przez notyfikowane jednostki - zarówno dla samego produktu (CEI23-48), jak i dla zastosowanych komponentów (wyłącznik różnicowoprądowy certyfikowany wg STN EN61008-1). Produkcja odbywa się w systemie zarządzania jakością certyfikowanym przez TÜV SÜD według normy ISO9001:2015 oraz IEC61439 dla rozdzielnic niskonapięciowych.

Obudowa mieści dwa stringi DC z możliwością rozbudowy lub wymiany modułów bez ingerencji w okablowanie główne.
