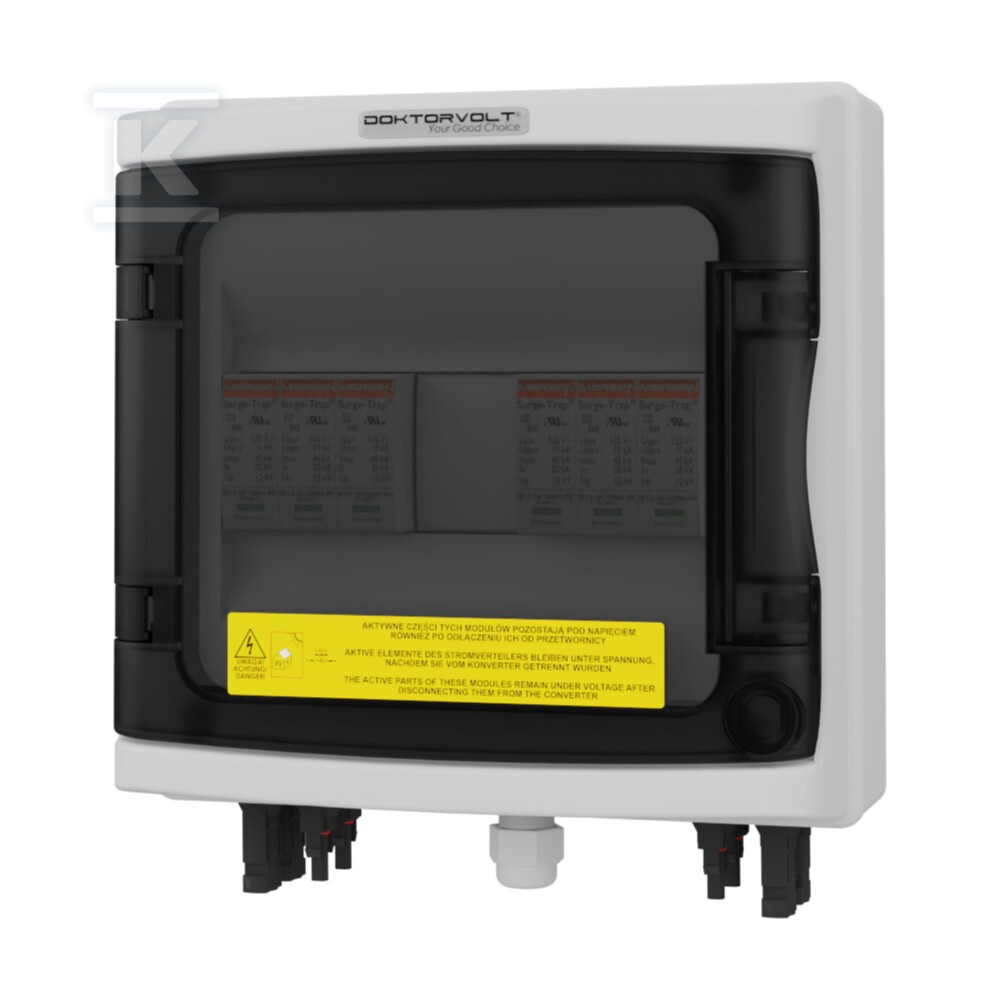

Rozdzielnica PV DC 1000V T1 T2 2-Stringowa Doktorvolt 4616 DV-4616-FOT

Kompletne rozwiązanie przyłączeniowe dla stringowych instalacji PV

Rozdzielnica fotowoltaiczna DC marki Doktorvolt obsługuje dwa niezależne stringi (łańcuchy modułów), co czyni ją odpowiednim wyborem zarówno dla mniejszych systemów jednofazowych, jak i jako moduł rozszerzający w większych konfiguracjach opartych na falownikach stringowych.

Ochrona antyprzepięciowa T1+T2

Rdzeniem zabezpieczenia są dwa ograniczniki przepięć Mersen STPT12-5K1000V-YPV - renomowanego producenta specjalizującego się w komponentach ochrony prądowej. Kombinacja klas T1 i T2 zapewnia pełną ochronę na dwóch poziomach:

• T1 (klasa I) - pochłania bezpośrednie uderzenia pioruna (prąd udarowy do 40 kA Imax, prąd próbny 20 kA In)
• T2 (klasa II) - chroni przed przepięciami operacyjnymi generowanymi przez falowniki i przełączania w sieci

Napięciowy poziom ochrony Up < 4,0 kV skutecznie redukuje szczytowe wartości napięcia do bezpiecznych limitów dla podłączonych urządzeń. Maksymalne napięcie pracy wynosi 1000 V DC, a napięcie ciągłe Uc osiąga 1060 V DC, co pozwala na budowę stringów z modułami wysokonapięciowymi stosowanymi w nowoczesnych instalacjach.

Oba ograniczniki pracują równolegle - każdy chroni osobny string, więc awaria jednego nie wpływa na działanie drugiego toru.

Obudowa i warunki pracy

Obudowa wykonana z technopolimeru zapewnia doskonałą izolację elektryczną przy jednoczesnej odporności mechanicznej. Przezroczyste drzwi z poliwęglanu umożliwiają kontrolę stanu okablowania bez konieczności otwierania rozdzielnicy. Uszczelka z gumy EPDM zachowuje elastyczność zarówno przy niskich temperaturach (nie twardnieje na mrozie), jak i wysokich (nie mięknie w upale).

Stopień ochrony IP65 gwarantuje pełną szczelność na pył oraz odporność na strumienie wody kierowane z dowolnego kierunku - istotne przy montażu zewnętrznym narażonym na warunki atmosferyczne. Śruby mocujące ze stali nierdzewnej eliminują ryzyko korozji nawet w wilgotnym środowisku.

Kompaktowa forma (215 × 210 × 100 mm) mieści się na powierzchni natynkowej bez dodatkowych prac montażowych. Kolor szary RAL 7035 dobrze komponuje się z typowymi elewacjami budynków.

Okablowanie, przyłącza i kompletacja

Wnętrze jest fabrycznie okablowane przewodami solarnymi BiT BiT 1000 (czarny i czerwony, przekrój 6 mm2) oraz linką sterowniczą żółto-zieloną H07V-K (16 mm2) do połączeń uziemiających. Instalator otrzymuje gotową rozdzielnicę - wystarczy podłączyć stringi od strony modułów PV oraz przewody idące do falownika.

W zestawie znajdują się dławica kablowa PG-11 oraz komplet złącz solarnych (4× żeńskie + 4× męskie). Dodatkowy komplet konektorów to istotny element wyposażenia - normy europejskie IEC 62548 oraz IEC 60364-7-712:2017 surowo zabraniają mieszania złączy DC od różnych producentów ze względu na ryzyko pożaru instalacji wynikające z niedopasowania geometrycznego styków.

Złącza solarne pracują przy napięciu do 1000 V AC/DC, wytrzymują napięcie impulsowe 8 kV i mają stopień ochrony IP67.

Certyfikacja i standardy

Rozdzielnica spełnia wymagania dyrektyw unijnych potwierdzone certyfikatem CE oraz normami EN 50539-11 (europejska norma dla ograniczników przepięć fotowoltaicznych) i IEC 61643-31 (międzynarodowa norma techniczna dla SPD-DC).

Producent wdrożył system zarządzania jakością certyfikowany przez TÜV SÜD według norm ISO 9001:2015 oraz IEC 61439 - zapewnia to powtarzalność produkcji i spójność parametrów między egzemplarzami dostarczanymi do klientów.
